透镜及其应用测试题VIP免费

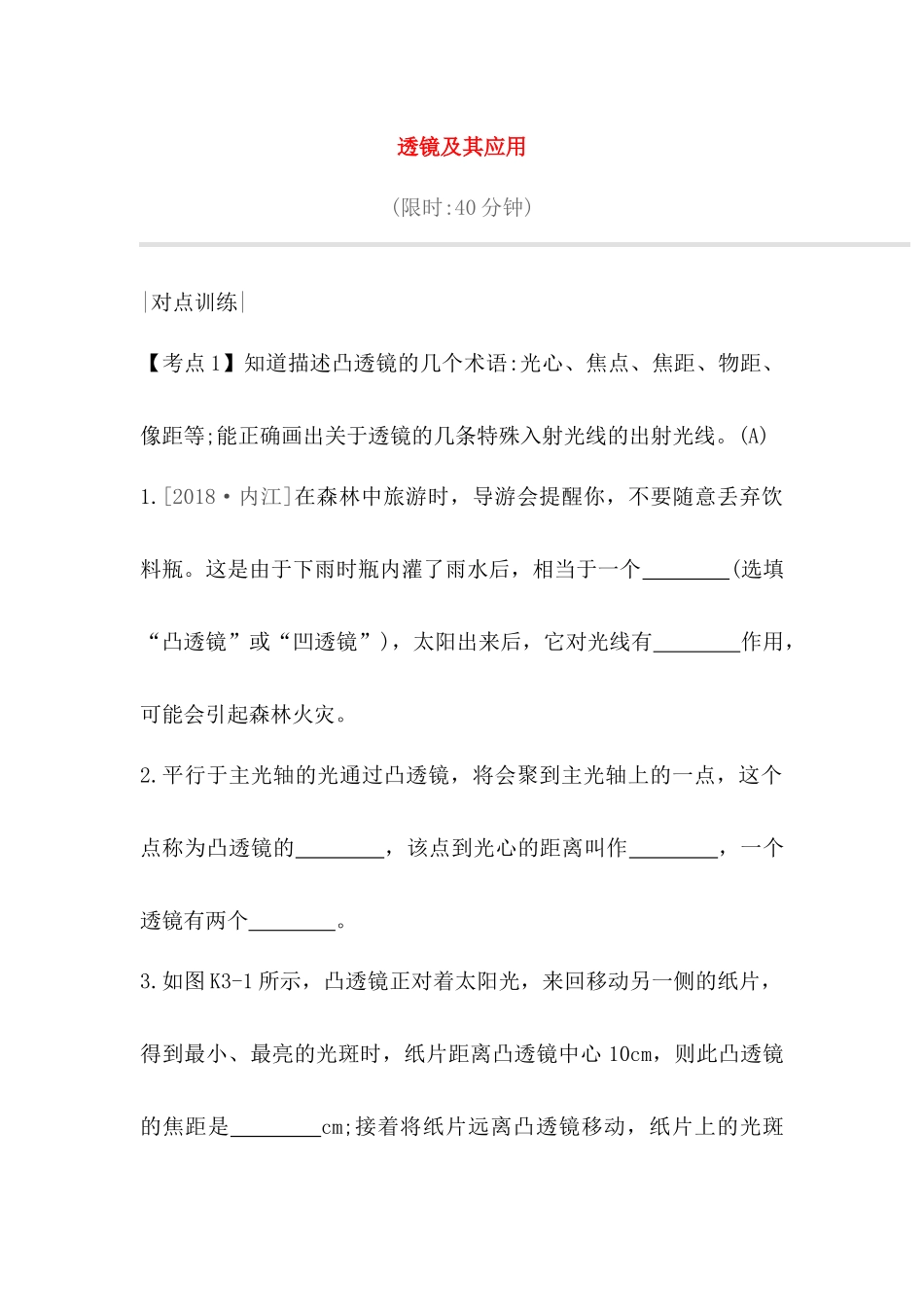

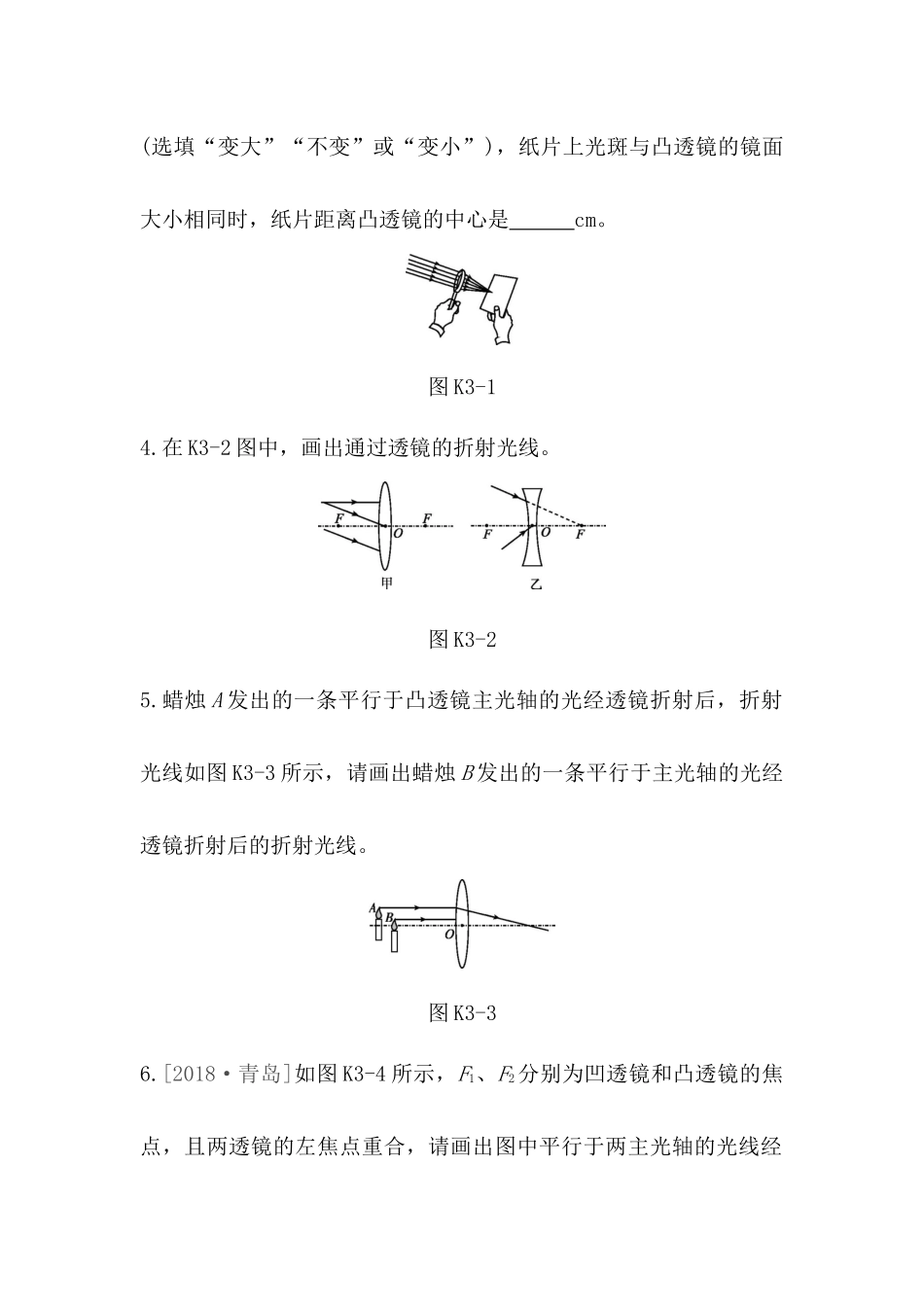

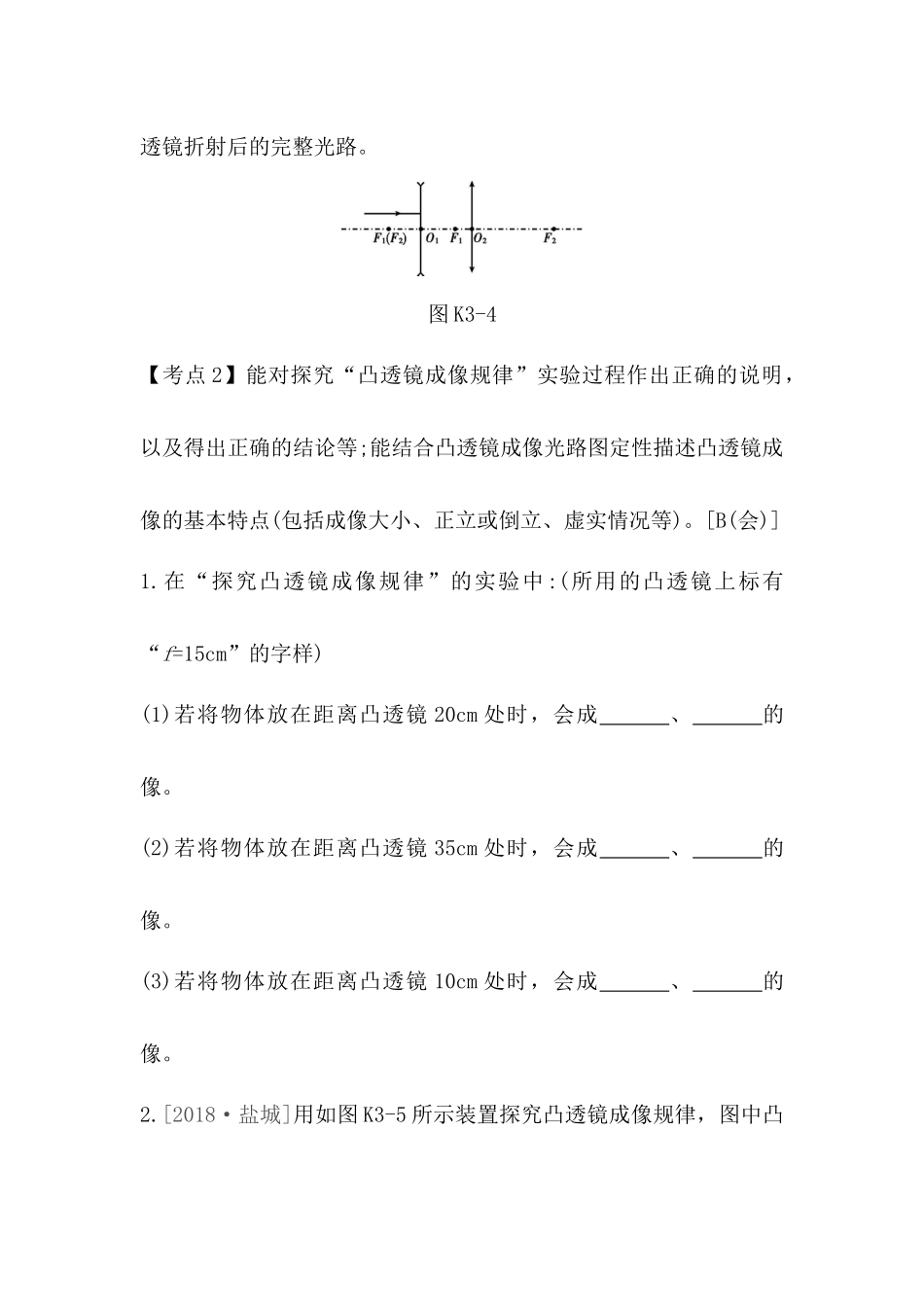

透镜及其应用(限时:40分钟)|对点训练|【考点1】知道描述凸透镜的几个术语:光心、焦点、焦距、物距、像距等;能正确画出关于透镜的几条特殊入射光线的出射光线。(A)1.[2018·内江]在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水后，相当于一个(选填“凸透镜”或“凹透镜”)，太阳出来后，它对光线有作用，可能会引起森林火灾。2.平行于主光轴的光通过凸透镜，将会聚到主光轴上的一点，这个点称为凸透镜的，该点到光心的距离叫作，一个透镜有两个。3.如图K3-1所示，凸透镜正对着太阳光，来回移动另一侧的纸片，得到最小、最亮的光斑时，纸片距离凸透镜中心10cm，则此凸透镜的焦距是cm;接着将纸片远离凸透镜移动，纸片上的光斑(选填“变大”“不变”或“变小”)，纸片上光斑与凸透镜的镜面大小相同时，纸片距离凸透镜的中心是cm。图K3-14.在K3-2图中，画出通过透镜的折射光线。图K3-25.蜡烛A发出的一条平行于凸透镜主光轴的光经透镜折射后，折射光线如图K3-3所示，请画出蜡烛B发出的一条平行于主光轴的光经透镜折射后的折射光线。图K3-36.[2018·青岛]如图K3-4所示，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中平行于两主光轴的光线经透镜折射后的完整光路。图K3-4【考点2】能对探究“凸透镜成像规律”实验过程作出正确的说明，以及得出正确的结论等;能结合凸透镜成像光路图定性描述凸透镜成像的基本特点(包括成像大小、正立或倒立、虚实情况等)。[B(会)]1.在“探究凸透镜成像规律”的实验中:(所用的凸透镜上标有“f=15cm”的字样)(1)若将物体放在距离凸透镜20cm处时，会成、的像。(2)若将物体放在距离凸透镜35cm处时，会成、的像。(3)若将物体放在距离凸透镜10cm处时，会成、的像。2.[2018·盐城]用如图K3-5所示装置探究凸透镜成像规律，图中凸透镜的焦距为cm。实验中，小明移动蜡烛，观察到光屏上呈现清晰缩小的像，此像是(选填“实”或“虚”)像。继续移动蜡烛，发现在光屏上可以成放大的像，说明物体通过凸透镜成像的性质与有关。图K3-53.在探究“凸透镜成像规律”的理化实验操作考查中，小维同学把蜡烛移到透镜一倍焦距以内时，发现无论如何移动光屏都无法在光屏上出现清晰的像，只能在光屏上看到如图K3-6所示的一个光斑，于是她断定此时蜡烛成正立、放大的(选填“虚”或“实”)像。为了看到这个像，她站在烛焰的一侧，看到透镜上有如图所示的两个像，这两个像是由于光的(选填“反射”“折射”或“直线传播”)所形成的。为了看到正立、放大的像，她应该。图K3-64.小红同学在做“探究凸透镜成像规律”的实验时，将点燃的蜡烛、凸透镜、光屏调节到如图K3-7所示的位置，光屏中心正好出现清晰的像(未画出)。下列说法中不正确的是()图K3-7A.凸透镜的焦距为25cmB.屏上的像是倒立的实像C.蜡烛燃烧变短，屏上像的位置会上升D.取走光屏，则凸透镜不能成像5.[2018·烟台]在“探究凸透镜成像的规律”的实验中，所用凸透镜焦距为10cm，当蜡烛从如图K3-8所示的A位置逐渐移到B位置的过程中，像距及其像的变化情况是()图K3-8A.像距增大，像变大B.像距减小，像变大C.像距减小，像变小D.像距增大，像变小6.同学们要探究“凸透镜成像的规律”，选用的器材如图K3-9所示，实验前应合理地摆放和调整器材。摆放的规律是;调整的结果是。图K3-97.在“探究凸透镜成像规律的实验”中，将蜡烛、焦距等于10cm的凸透镜、光屏放在光具座上，如图K3-10所示，调节烛焰、凸透镜和光屏的中心在同一高度，把凸透镜固定在50cm刻度处。图K3-10(1)将蜡烛放在A点，光屏在B位置上，为了找到清晰的像，应将光屏向(选填“左”或“右”)移动。(2)依次改变蜡烛的位置，移动光屏，直到找到清晰的像。记录的数据如下表。次数123456物距/cm403530252015像距/cm13.5141516.72030①在1~4次实验中，所成的像为倒立、的实像。②第6次的像比第5次的(选填“大”或“小”)。(3)将蜡烛放在C点，观察到烛焰正立、放大的虚像后，若希望看到更大的虚像，应将蜡烛适当向(选填“左”或“右”)移动。【考点3】能根据凸透镜成像规律，对放大镜、照相机、投影仪等仪器的工作原理作出定性...
