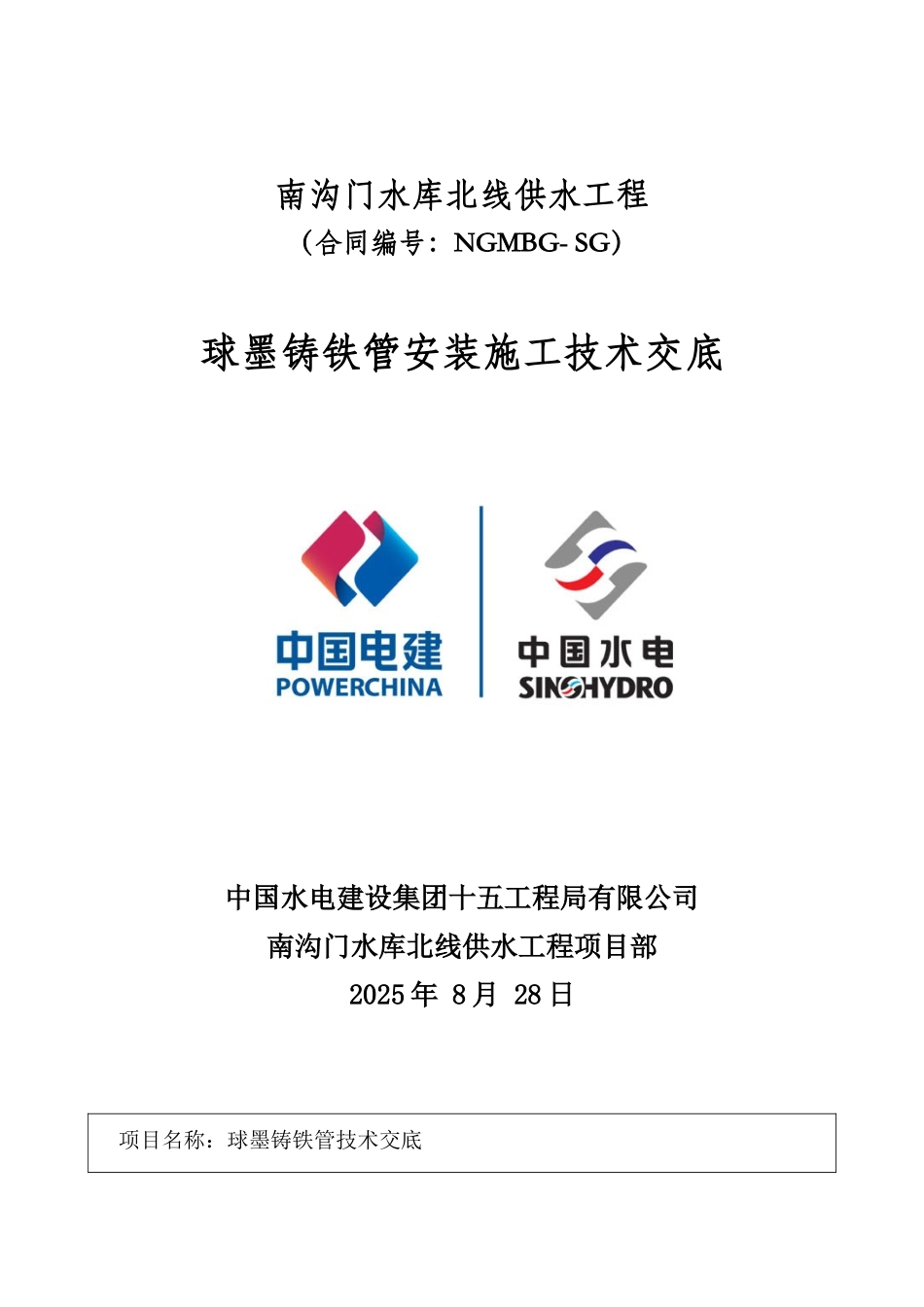

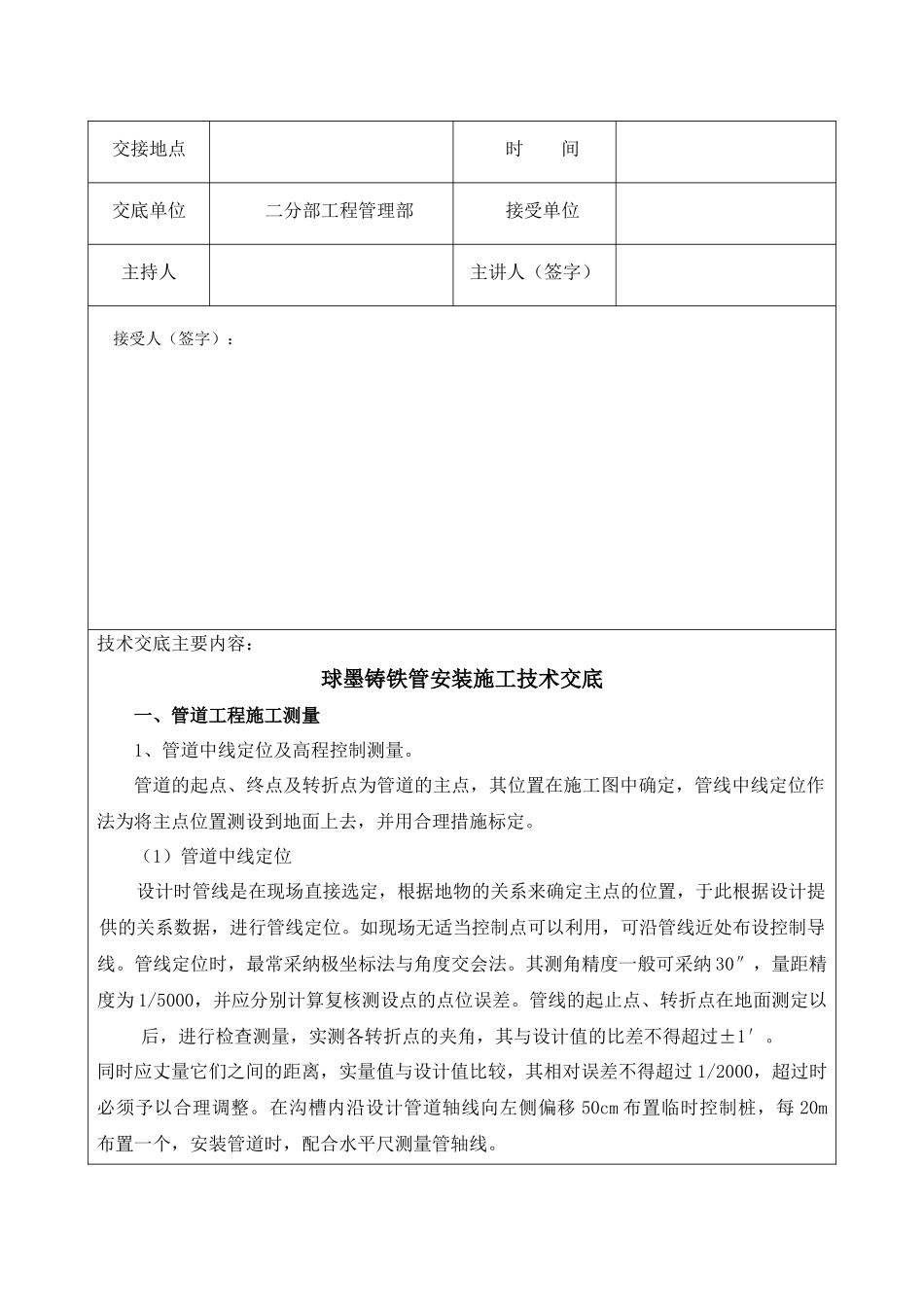

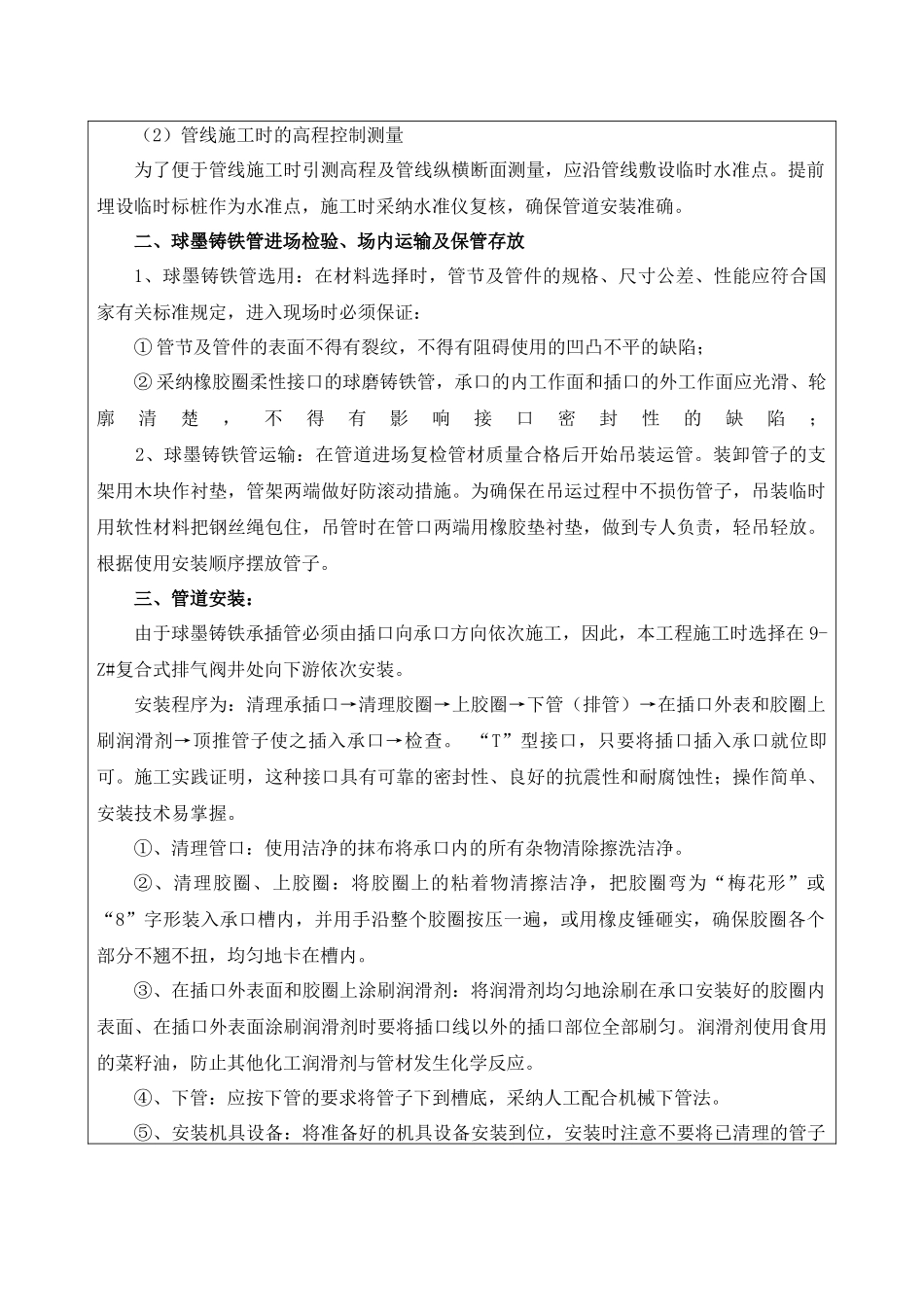

南沟门水库北线供水工程（合同编号：NGMBG- SG）球墨铸铁管安装施工技术交底中国水电建设集团十五工程局有限公司南沟门水库北线供水工程项目部2025 年 8 月 28 日项目名称：球墨铸铁管技术交底交接地点时 间交底单位二分部工程管理部接受单位主持人主讲人（签字）接受人（签字）：技术交底主要内容：球墨铸铁管安装施工技术交底一、管道工程施工测量1、管道中线定位及高程控制测量。管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作法为将主点位置测设到地面上去，并用合理措施标定。（1）管道中线定位设计时管线是在现场直接选定，根据地物的关系来确定主点的位置，于此根据设计提供的关系数据，进行管线定位。如现场无适当控制点可以利用，可沿管线近处布设控制导线。管线定位时，最常采纳极坐标法与角度交会法。其测角精度一般可采纳 30″，量距精度为 1/5000，并应分别计算复核测设点的点位误差。管线的起止点、转折点在地面测定以后，进行检查测量，实测各转折点的夹角，其与设计值的比差不得超过±1′。同时应丈量它们之间的距离，实量值与设计值比较，其相对误差不得超过 1/2000，超过时必须予以合理调整。在沟槽内沿设计管道轴线向左侧偏移 50cm 布置临时控制桩，每 20m布置一个，安装管道时，配合水平尺测量管轴线。（2）管线施工时的高程控制测量为了便于管线施工时引测高程及管线纵横断面测量，应沿管线敷设临时水准点。提前埋设临时标桩作为水准点，施工时采纳水准仪复核，确保管道安装准确。二、球墨铸铁管进场检验、场内运输及保管存放1、球墨铸铁管选用：在材料选择时，管节及管件的规格、尺寸公差、性能应符合国家有关标准规定，进入现场时必须保证：① 管节及管件的表面不得有裂纹，不得有阻碍使用的凹凸不平的缺陷；② 采纳橡胶圈柔性接口的球磨铸铁管，承口的内工作面和插口的外工作面应光滑、轮廓清楚，不得有影响接口密封性的缺陷； 2、球墨铸铁管运输：在管道进场复检管材质量合格后开始吊装运管。装卸管子的支架用木块作衬垫，管架两端做好防滚动措施。为确保在吊运过程中不损伤管子，吊装临时用软性材料把钢丝绳包住，吊管时在管口两端用橡胶垫衬垫，做到专人负责，轻吊轻放。根据使用安装顺序摆放管子。三、管道安装：由于球墨铸铁承插管必须由插口向承口方向依次施工，因此，本工程施工时选择在 9-Z#复合式排气阀井处向下游依次安装。安装程序为：清理承插口→清理胶圈→...
