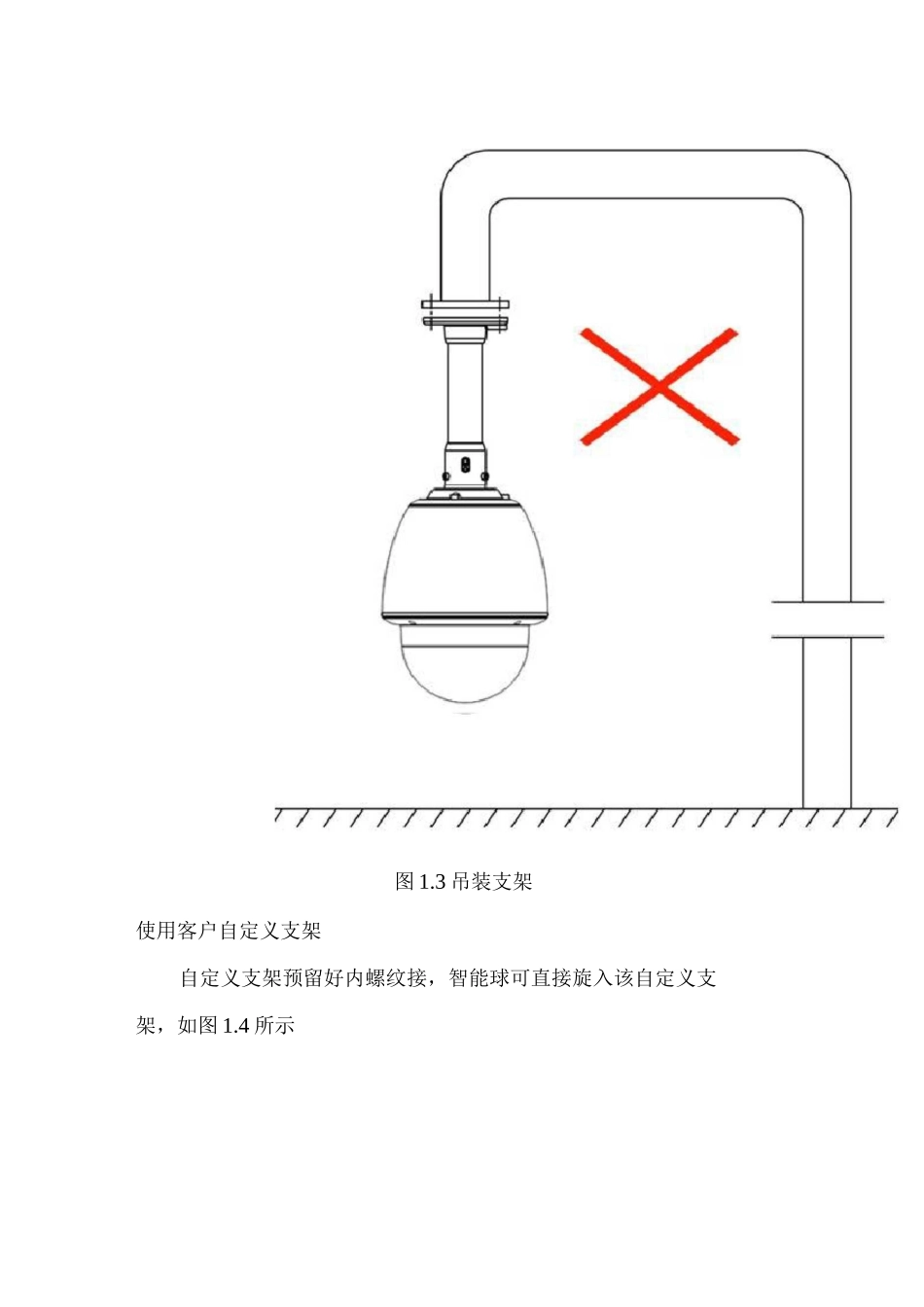

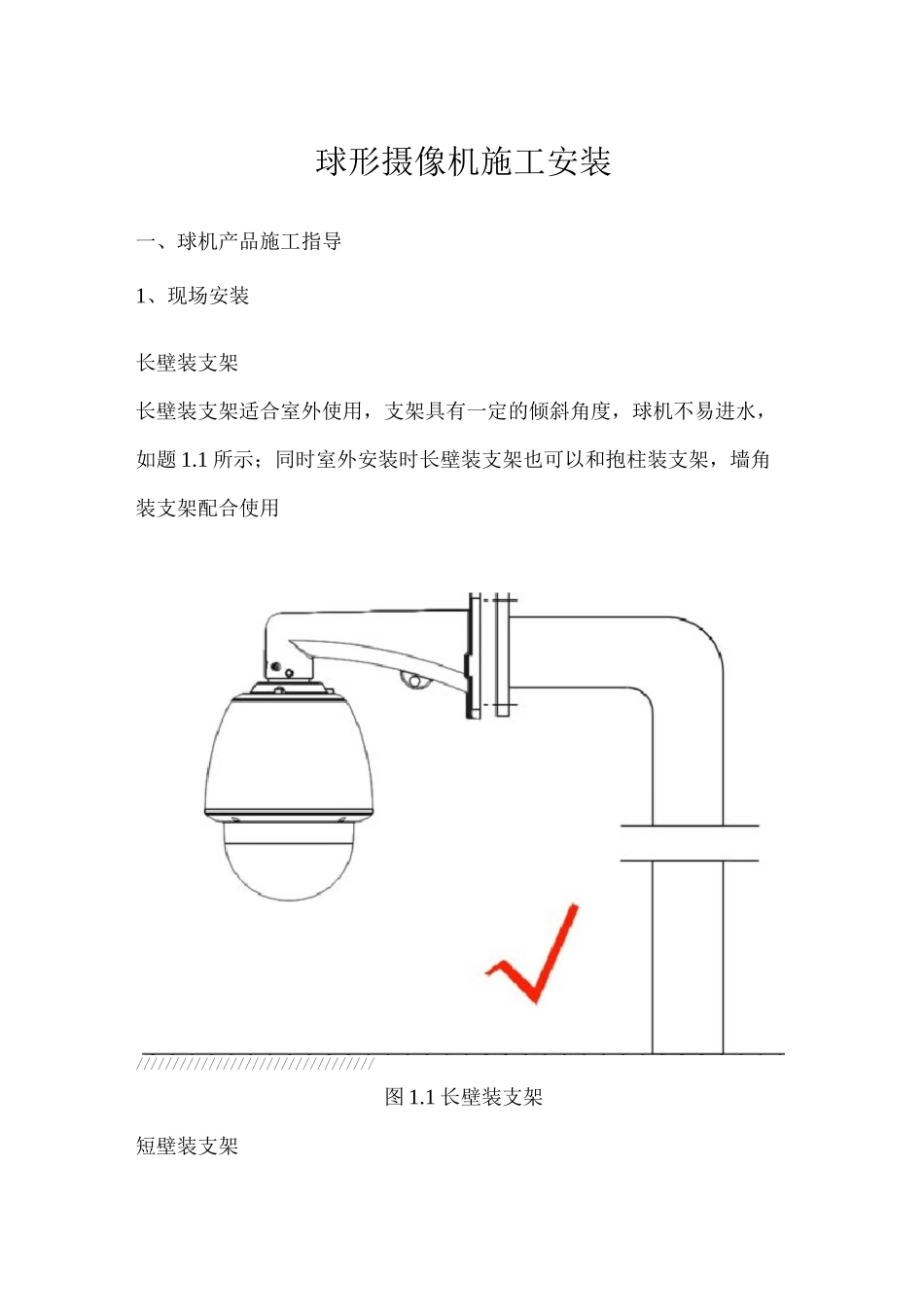

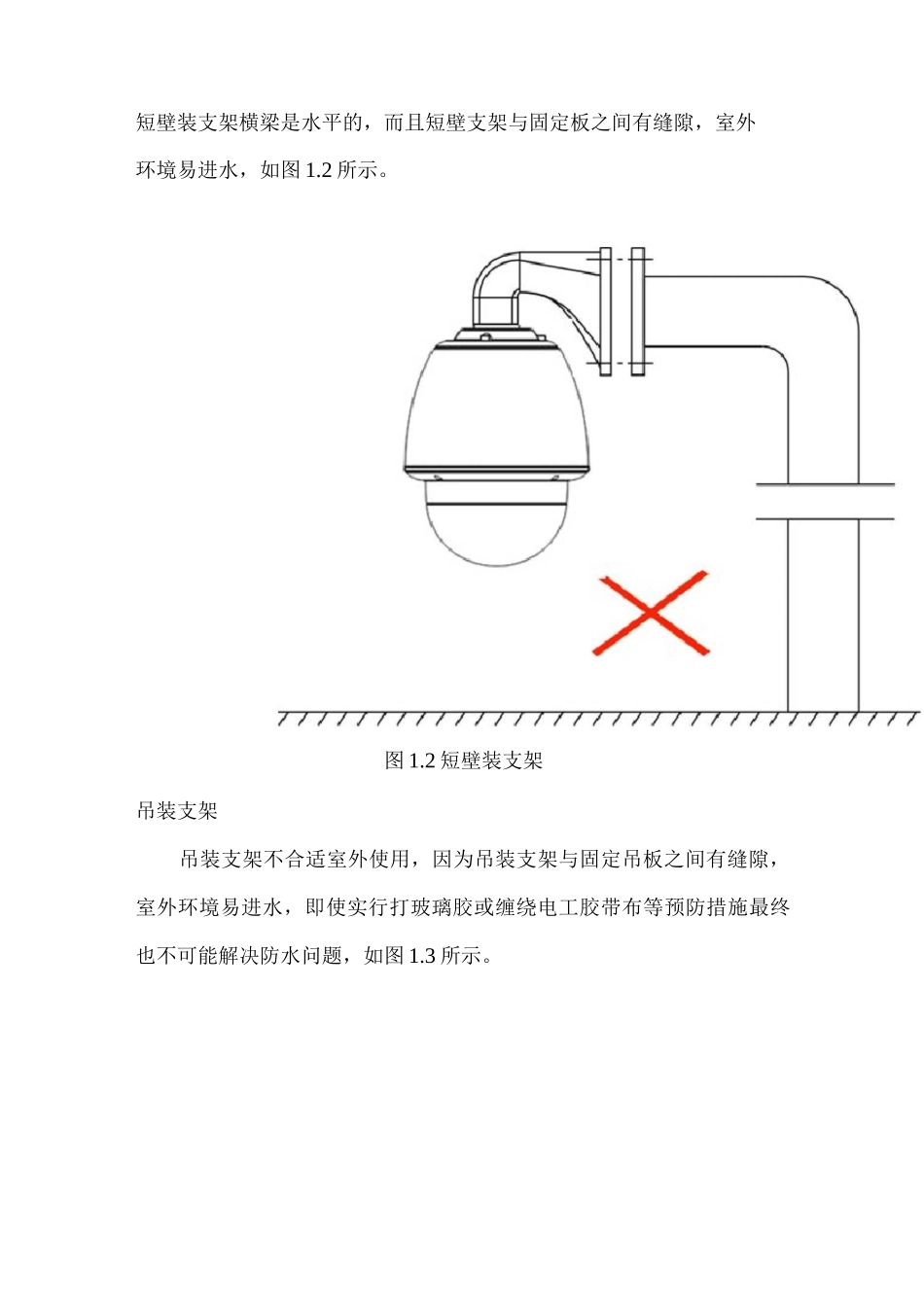

球形摄像机施工安装一、球机产品施工指导1、现场安装长壁装支架长壁装支架适合室外使用，支架具有一定的倾斜角度，球机不易进水，如题 1.1 所示；同时室外安装时长壁装支架也可以和抱柱装支架，墙角装支架配合使用/////////////////////////////////图 1.1 长壁装支架短壁装支架短壁装支架横梁是水平的，而且短壁支架与固定板之间有缝隙，室外环境易进水，如图 1.2 所示。图 1.2 短壁装支架吊装支架吊装支架不合适室外使用，因为吊装支架与固定吊板之间有缝隙，室外环境易进水，即使实行打玻璃胶或缠绕电工胶带布等预防措施最终也不可能解决防水问题，如图 1.3 所示。图 1.3 吊装支架使用客户自定义支架自定义支架预留好内螺纹接，智能球可直接旋入该自定义支架，如图 1.4 所示///////////////////////图 1.4 自定义支架注意事项：① 、室外球安装推举使用长壁装支架。② 、室外球安装不能使用短壁装支架，会造成球机进水。③ 、用户自选支架安装推举使用连接为内螺纹的支架，同时需确保支架的防水性能④ 、用户自选支架安装若使用支架为外螺纹支架，同时需确保支架与球机.使用支架为外螺纹支架，同时需确保支架与球机连接的转接器件2、防静电防干扰防雷防浪涌智能球接地介绍水泥杆接地当智能球的安装环境和大地是相对绝缘的，例如智能球安装在水泥杆或水泥墙上，在控制中心本地进行法律规范接地即可，如图 2.1 所示。图 2.1 水泥杆接地注意：假如智能球安装在雷电多发地区，则需要对智能球进行就近接地，释放雷击等高能量，防止智能球损坏，如 2.2图 2.2 水泥杆防雷接地注意：假如根据图 2.2 进行防雷接地时视频有干扰，智能球可以尝试断开黄绿双色连接线，如图 2.3 所示;黄绿双色连接线如图 2.6 所示。图 2.3 智能球断开黄绿双色连接线示意图金属杆接地当智能球的安装环境和大地是连通的，例如智能球安装在金属杆上，假如金属杆接地良好，且智能球和金属杆导通良好，则直接借助金属杆接地即可，否则需要对每个智能球做单独接地，同时必须在控制中心本地进行法律规范接地，如图 2.4 所示。注意：假如根据图 2.4 进行防雷接地时视频有干扰，智能球可以尝试断开黄绿双色连接线，如图 2.5 所示;黄绿双色连接线如图 2.6 所示。电血球虬巾N.图 2.4 金属杆接地ITS打人也下1.5*打人堆日一球耳扒电耳槌-一常捌州-L 推凯咤探 MQ 4 -- 、打梅下 5E 畔图 2.5 智能球断开黄绿双色连接线示意图注意：假...
