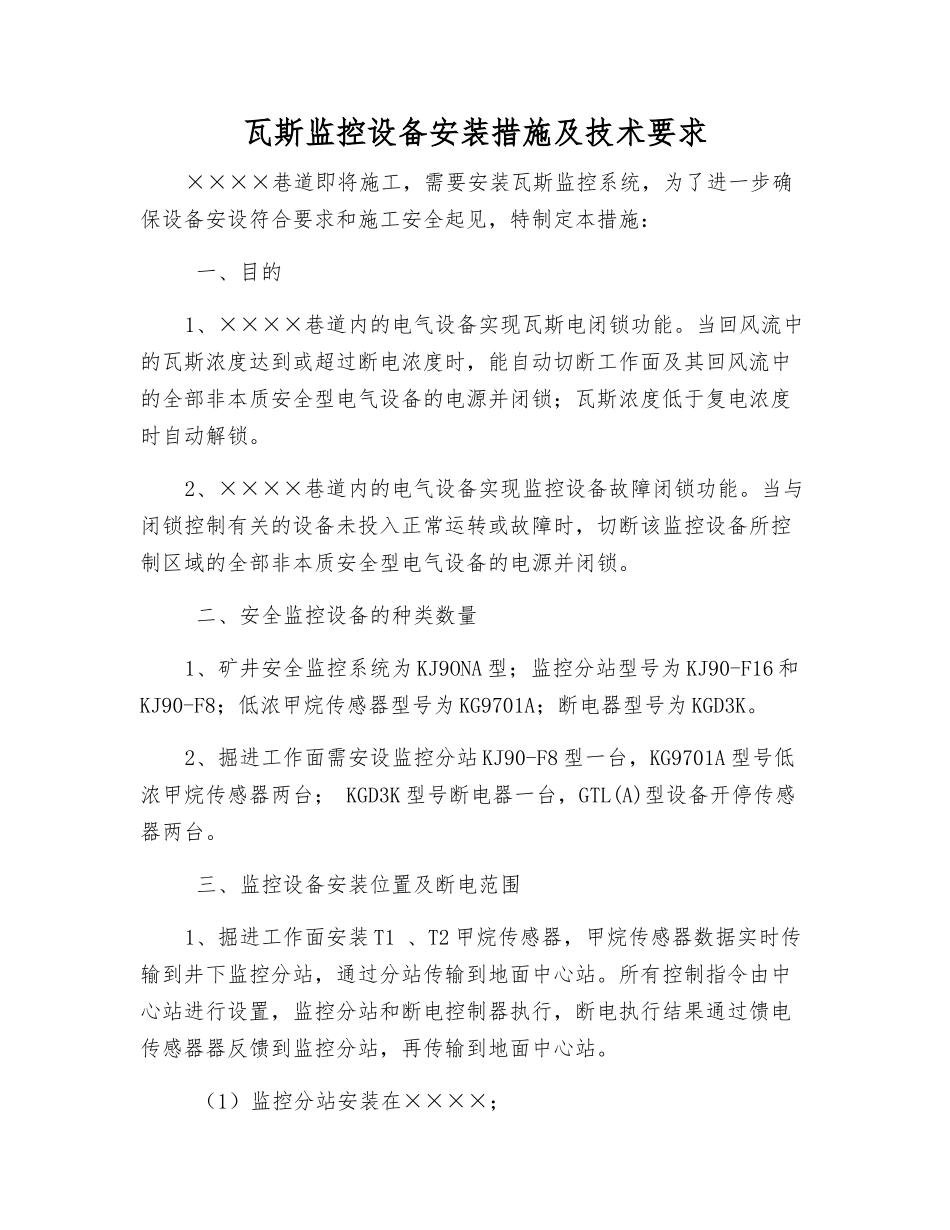

瓦斯监控设备安装措施及技术要求

瓦斯监控设备安装措施及技术要求××××巷道即将施工，需要安装瓦斯监控系统，为了进一步确保设备安设符合要求和施工安全起见，特制定本措施： 一、目的1、××××巷道内的电气设备实现瓦斯电闭锁功能。当回风流中的瓦斯浓度达到或超过断电浓度时，能自动切断工作面及其回风流中的全部非本质安全型电气设备的电源并闭锁；瓦斯浓度低于复电浓度时自动解锁。2、××××巷道内的电气设备实现监控设备故障闭锁功能。当与闭锁控制有关的设备未投入正常运转或故障时，切断该监控设备所控制区域的全部非本质安全型电气设备的电源并闭锁。 二、安全监控设备的种类数量1、矿井安全监控系统为 KJ9ONA 型；监控分站型号为 KJ90-F16 和KJ90-F8；低浓甲烷传感器型号为 KG9701A；断电器型号为 KGD3K。2、掘进工作面需安设监控分站 KJ90-F8 型一台，KG9701A 型号低浓甲烷传感器两台； KGD3K 型号断电器一台，GTL(A)型设备开停传感器两台。 三、监控设备安装位置及断电范围1、掘进工作面安装 T1 、T2 甲烷传感器，甲烷传感器数据实时传输到井下监控分站，通过分站传输到地面中心站。所有控制指令由中心站进行设置，监控分站和断电控制器执行，断电执行结果通过馈电传感器器反馈到监控分站，再传输到地面中心站。 （1）监控分站安装在××××； （2）在距掘进工作面不大于 5m 的范围以内安装甲烷传感器 T1； （3）在掘进工作面回风巷内，距全风压回风 10～15m 范围以内安装甲烷传感器 T2； （4）甲烷传感器 T1、T2 必须垂直悬挂在支护良好无滴水的巷道顶板下 300mm 处，且距巷帮不少于 200mm，并挂牌管理。 （5） 瓦斯报警浓度： T1≥1.0% 、 T2≥0.8% 瓦斯断电浓度： T1≥1.5% 、 T2≥0.8% 瓦斯复电浓度： T1＜1.0% 、 T2＜0.8% 断电范围： T1、T2 均控制掘进巷道内全部非本质安全型电气设备。 （6）设备开停传感器卡在局扇开关负荷侧电源上，安装时要卡牢固并尽量远离其它动力电缆。当主局扇停止运转时切断该掘进巷道内的全部非本质安全型电气设备的电源并闭锁。 （7）为监测被控设备瓦斯超限是否断电，被控开关的负荷侧必须设置馈电传感器！ 四、地面准备与调试1、按《安全监控系统及检测仪器使用管理法律规范》（AQ2025-0507）和产品说明书的要求对监控装置在地面进行全面检查其完好性，即设备隔爆面处理，零部件齐全与否，指示灯、显示窗口、电源接线口、保护盖等是否完好无损，不用的接线口用挡板堵死...
