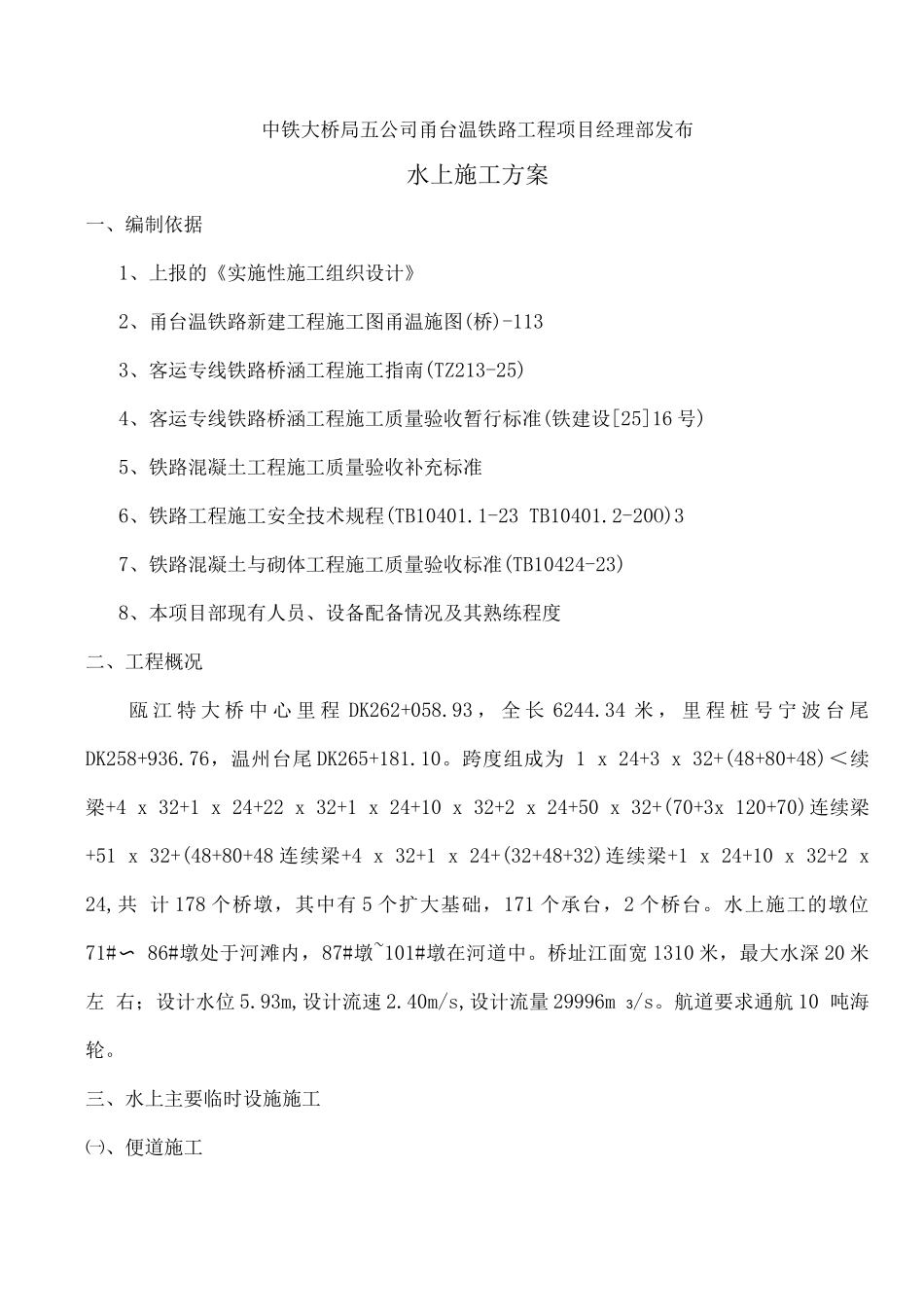

中铁大桥局甬台温铁路工程项目经理部技术文件编号：YTW IV-ZKZ-FA-2甬台温铁路瓯江特大桥水上施工方案编制:审核:批准:25 年 11 月 25 日发布 25 年 11 月 25 日实施中铁大桥局五公司甬台温铁路工程项目经理部发布水上施工方案一、编制依据1、上报的《实施性施工组织设计》2、甬台温铁路新建工程施工图甬温施图(桥)-1133、客运专线铁路桥涵工程施工指南(TZ213-25)4、客运专线铁路桥涵工程施工质量验收暂行标准(铁建设[25]16 号)5、铁路混凝土工程施工质量验收补充标准6、铁路工程施工安全技术规程(TB10401.1-23 TB10401.2-20O)37、铁路混凝土与砌体工程施工质量验收标准(TB10424-23)8、本项目部现有人员、设备配备情况及其熟练程度二、工程概况瓯 江 特 大 桥 中 心 里 程 DK262+058.93 ， 全 长 6244.34 米 ， 里 程 桩 号 宁 波 台 尾 DK258+936.76，温州台尾 DK265+181.10。跨度组成为 1 x 24+3 x 32+(48+80+48)＜续 梁+4 x 32+1 x 24+22 x 32+1 x 24+10 x 32+2 x 24+50 x 32+(70+3x 120+70)连续梁+51 x 32+(48+80+48 连续梁+4 x 32+1 x 24+(32+48+32)连续梁+1 x 24+10 x 32+2 x 24,共 计 178 个桥墩，其中有 5 个扩大基础，171 个承台，2 个桥台。水上施工的墩位71# 〜 86#墩处于河滩内，87#墩~101#墩在河道中。桥址江面宽 1310 米，最大水深 20 米左 右；设计水位 5.93m,设计流速 2.40m/s,设计流量 29996m 3/s。航道要求通航 10 吨海轮。三、水上主要临时设施施工㈠、便道施工瓯江特大桥水中墩施工前，从滩地上的 71〜82#墩下游侧修建 330 米长 6 米 宽的施工便道，路面中心线与桥中线的距离为 19.4 米，82#墩位置建造一个钢管 桩挡土墙桥台。便道施工前，进行清淤换填；在原地面上清淤，根据现场实际情 况清淤厚度为 1m，然后再换填碎石混合料，分层碾压，整平。便道顶面标高控制 为+4.6m〜+5.7m，路面的纵坡0.2%，路面不定期进行整修，确保晴天不扬尘，雨 天不泥泞。㈡、栈桥施工瓯江特大桥施工栈桥分南北两段，北岸栈桥 82#墩~98#墩，长 575 米；南岸栈 桥从瓯江南岸修至 1#墩，长 105.2 米。栈桥总长 680.2m，宽 6m ,顶面标高 H +5.7m。从 82#墩挡土墙桥台位置开始在瓯江北岸滩地桥中心、下游 19.4 米处设宽 6m 的混合施工栈桥至 98#墩，作为水上施工交通运输使用，南岸栈桥中心距大桥中 心线下游 20.4 ...
