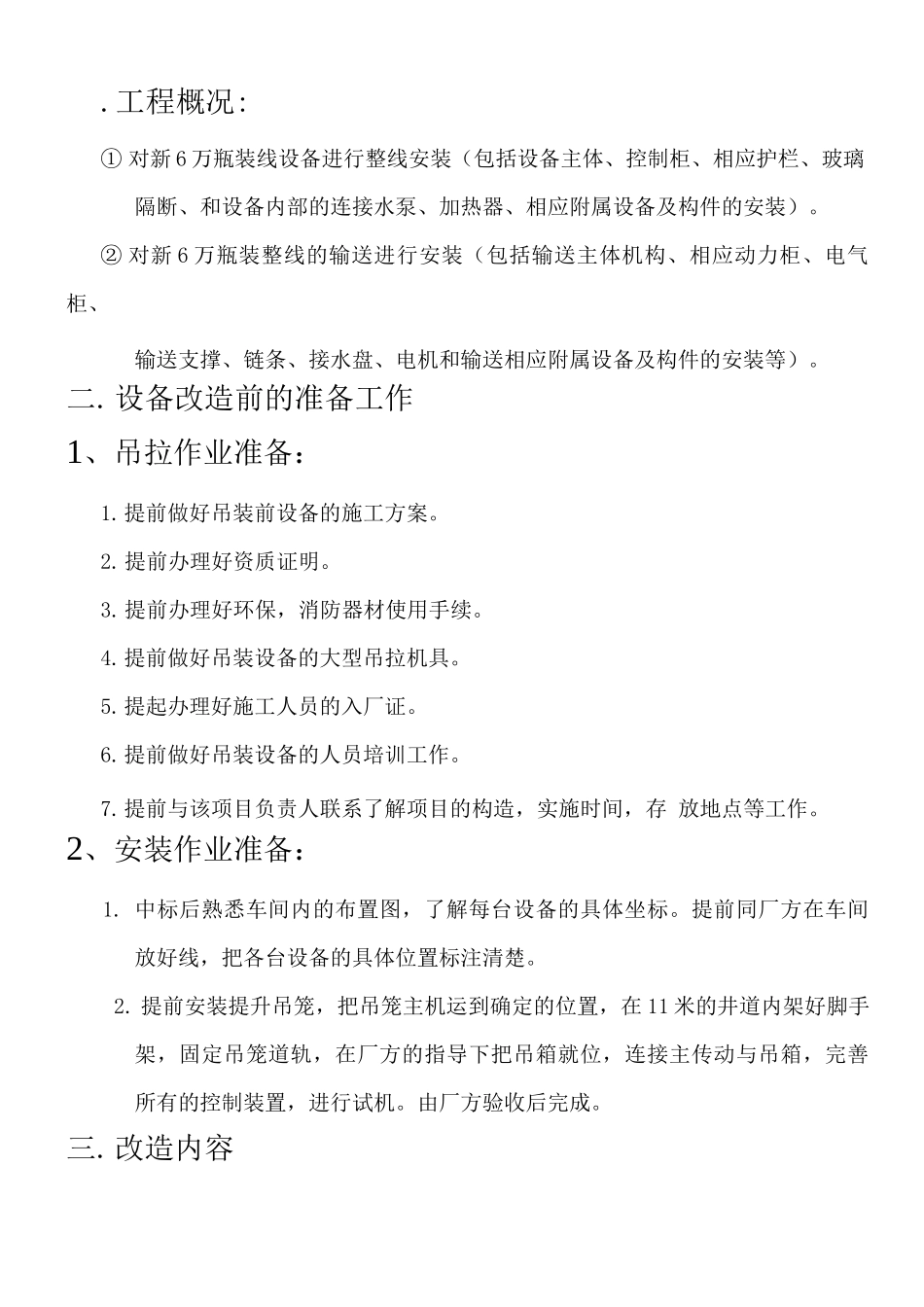

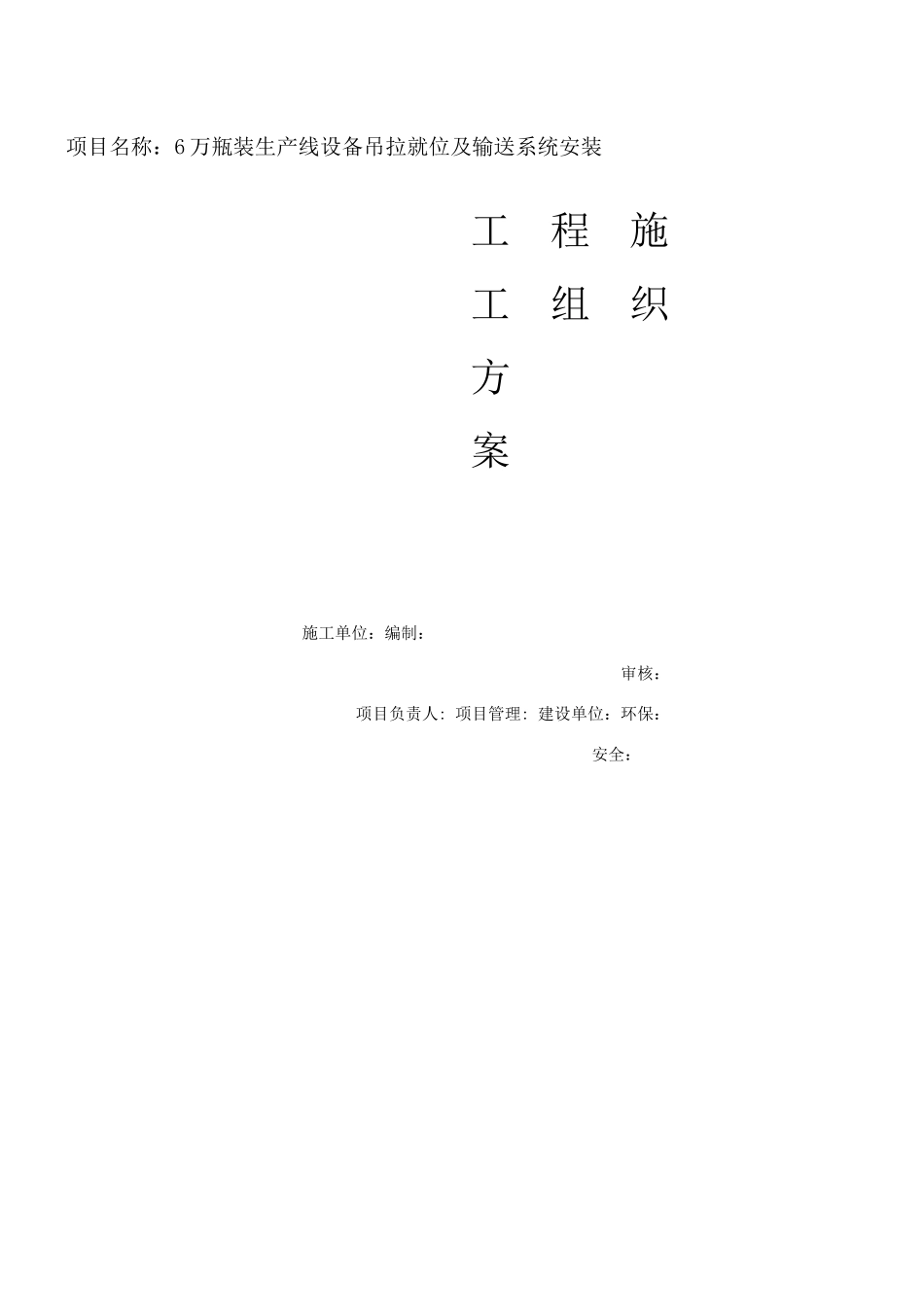

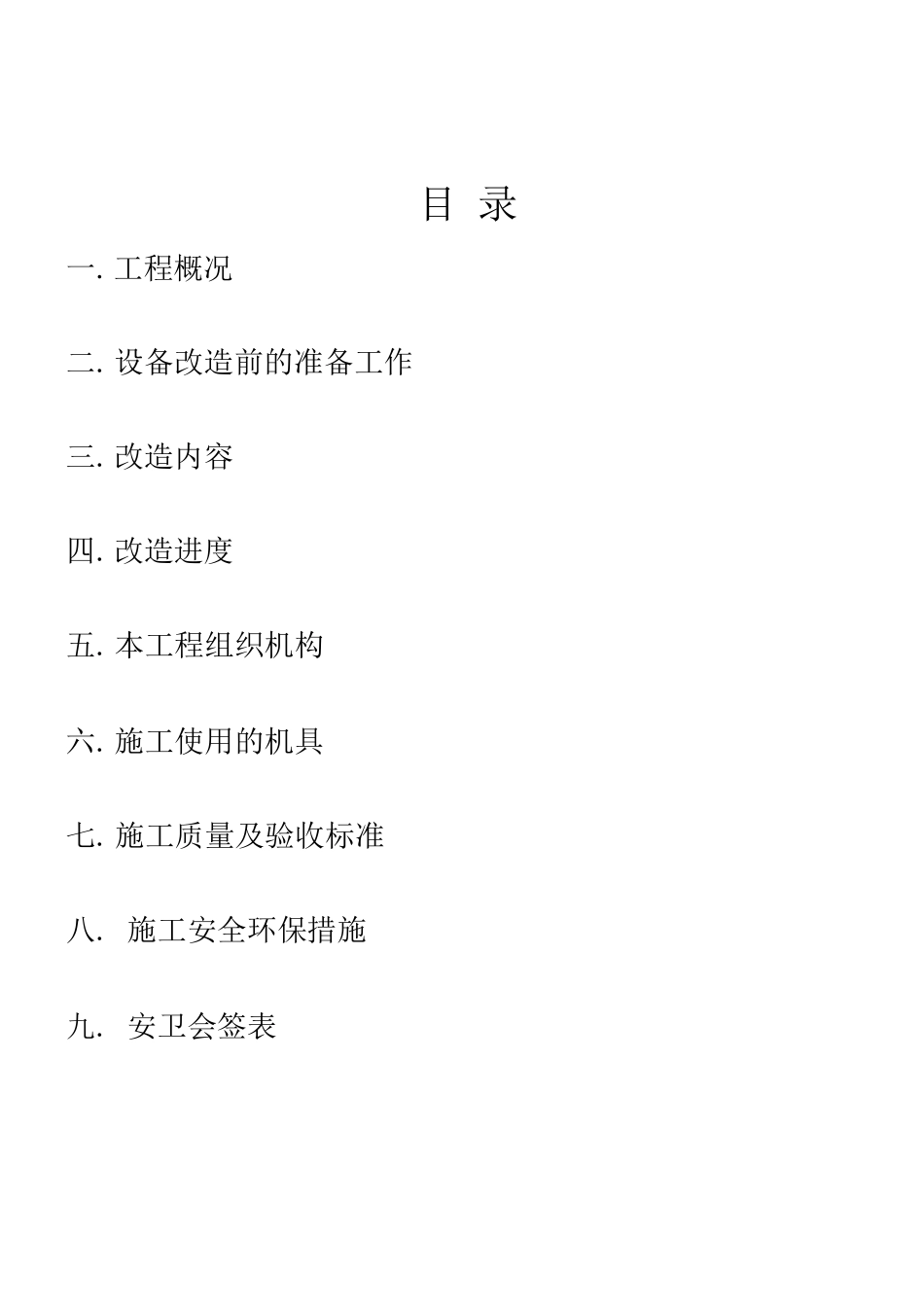

项目名称：6 万瓶装生产线设备吊拉就位及输送系统安装工 程 施 工 组 织 方案施工单位：编制：审核：项目负责人: 项目管理: 建设单位：环保：安全：目 录一.工程概况二.设备改造前的准备工作三.改造内容四.改造进度五.本工程组织机构六.施工使用的机具七.施工质量及验收标准八. 施工安全环保措施九. 安卫会签表.工程概况:① 对新 6 万瓶装线设备进行整线安装（包括设备主体、控制柜、相应护栏、玻璃隔断、和设备内部的连接水泵、加热器、相应附属设备及构件的安装）。② 对新 6 万瓶装整线的输送进行安装（包括输送主体机构、相应动力柜、电气柜、输送支撑、链条、接水盘、电机和输送相应附属设备及构件的安装等）。二.设备改造前的准备工作1、吊拉作业准备：1.提前做好吊装前设备的施工方案。2.提前办理好资质证明。3.提前办理好环保，消防器材使用手续。4.提前做好吊装设备的大型吊拉机具。5.提起办理好施工人员的入厂证。6.提前做好吊装设备的人员培训工作。7.提前与该项目负责人联系了解项目的构造，实施时间，存 放地点等工作。2、安装作业准备：1. 中标后熟悉车间内的布置图，了解每台设备的具体坐标。提前同厂方在车间 放好线，把各台设备的具体位置标注清楚。2. 提前安装提升吊笼，把吊笼主机运到确定的位置，在 11 米的井道内架好脚手 架，固定吊笼道轨，在厂方的指导下把吊箱就位，连接主传动与吊箱，完善 所有的控制装置，进行试机。由厂方验收后完成。三.改造内容1、设备吊拉:（一）卸垛机：1.把卸垛机主体设备及电气柜用 25 吨吊车吊装到二楼。2.用地牛运到设备就位处。3.用 10 吨千斤顶把设备放至地面。4.把卸垛机托盘输送，空托盘托盘库，顶盖仓，纸板隔板仓的顺序用 25 吨吊车吊装到二楼。5.用 3 吨叉车运到设备就位处。（二）空瓶检测设备及其打击器，电气柜，设备外护用 25 吨吊车吊装到 二楼，用 3 吨叉车运到设备指定位置。（三）灌装机1.灌装机主体设备用 50 吨吊车吊装到二楼。2.用 10 吨千斤顶把设备放置到 9 个地牛上。3.人工和 3 吨叉车配合把设备运到就位处。4.用 10 吨千斤顶顶起设备，撤出地牛，放置指定位置就位。5.电气柜，设备台面，灌装机外护玻璃隔断及相应框架，灌装机阀陈，阀 陈内部至装酒机管路的顺序用 50 吨吊车吊装到二楼。6.用 3 吨叉车运至指定位置安装。（四）膜过滤系统1.用 25 吨吊车吊装到二楼。2.用 3 吨叉车运至指定位置安装。（五）...
