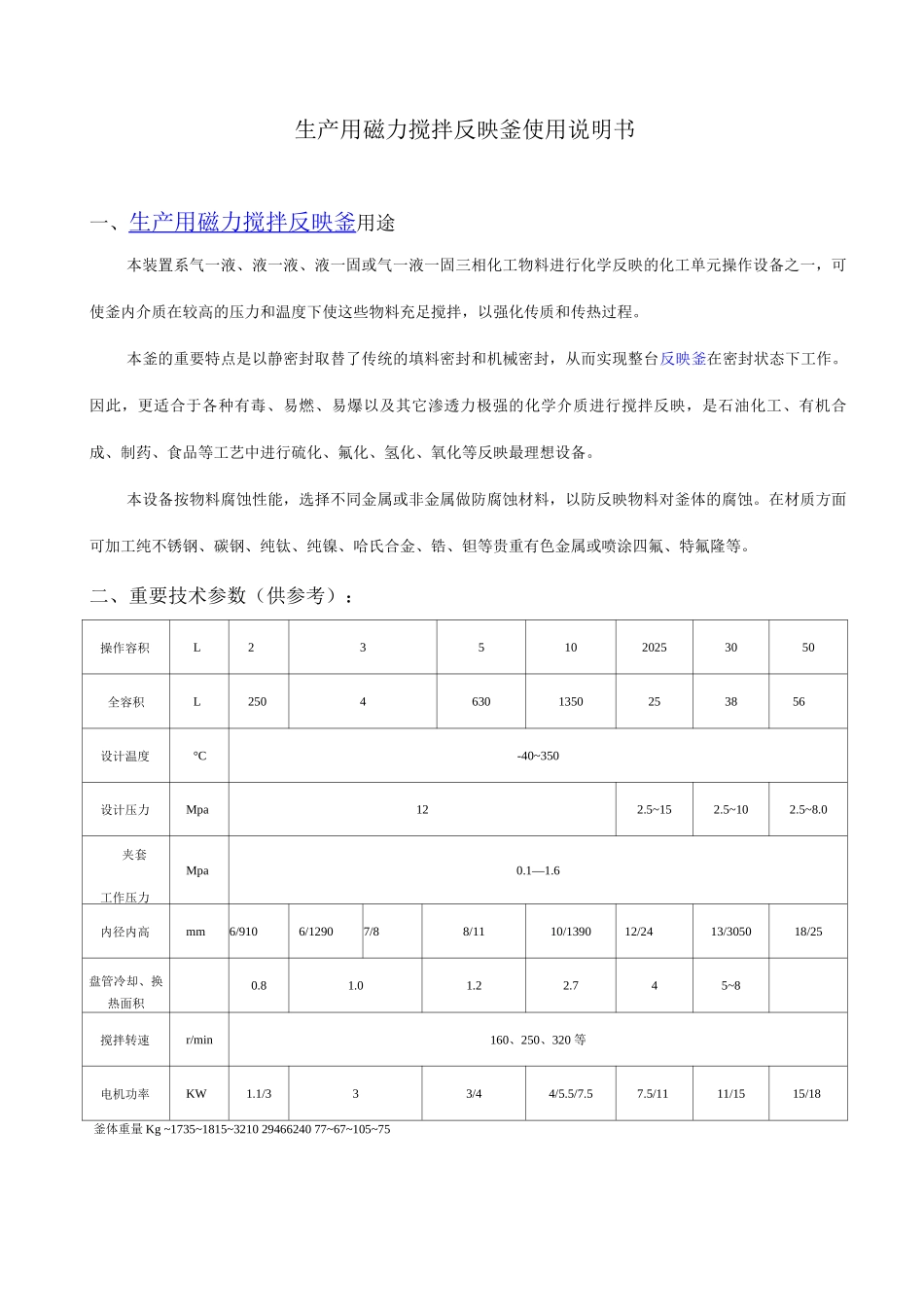

生产用磁力搅拌反映釜使用说明书一、生产用磁力搅拌反映釜用途本装置系气一液、液一液、液一固或气一液一固三相化工物料进行化学反映的化工单元操作设备之一，可使釜内介质在较高的压力和温度下使这些物料充足搅拌，以强化传质和传热过程。本釜的重要特点是以静密封取替了传统的填料密封和机械密封，从而实现整台反映釜在密封状态下工作。因此，更适合于各种有毒、易燃、易爆以及其它渗透力极强的化学介质进行搅拌反映，是石油化工、有机合成、制药、食品等工艺中进行硫化、氟化、氢化、氧化等反映最理想设备。本设备按物料腐蚀性能，选择不同金属或非金属做防腐蚀材料，以防反映物料对釜体的腐蚀。在材质方面可加工纯不锈钢、碳钢、纯钛、纯镍、哈氏合金、锆、钽等贵重有色金属或喷涂四氟、特氟隆等。二、重要技术参数（供参考）：操作容积L2351020253050全容积L25046301350253856设计温度°C-40~350设计压力Mpa122.5~152.5~102.5~8.0夹套工作压力Mpa0.1—1.6内径内高mm6/9106/12907/88/1110/139012/2413/305018/25盘管冷却、换热面积0.81.01.22.745~8搅拌转速r/min160、250、320 等电机功率KW1.1/333/44/5.5/7.57.5/1111/1515/18釜体重量 Kg ~1735~1815~3210 29466240 77~67~105~75三、结构简介1、反映釜重要由釜体与釜盖两大部件组成:釜体用高强度的合金钢板或复合钢板卷制而成，其内侧一般衬以能承受介质腐蚀材料，其中以 0Gr18Ni9、1Gr18Ni9Ti 或 Gr17Ni14MO 2等材料占多数，在内衬与釜体之间填充铅锑合金，以使导热和受力，也有直接用 0Gr18Ni9Ti 等材料单层制成。釜盖为平板或凸形封头，它也有高强度的合金钢或复合钢板制成，釜盖上开有进气、加料、测压、安全防爆等等不同径的接管。釜体与釜盖之间装有密封垫片，通过主螺栓及主螺母使其密封成一体.2、磁壁拌器：是由电机减速机驱动外磁钢体转动，外磁钢体通过磁力线带动密封罩体的内磁钢体转动，从而带动搅拌轴及搅拌桨叶转动，达成搅拌的目的。为了保证磁力搅拌器的正常运营，磁力搅拌器设有冷却水套，当使用时需在冷却水套之间通入冷却水来减少温度，保证磁力搅拌器的磁性材料不退磁。根据不同的反映介质选择不同的搅拌桨叶，达成充足搅拌釜内物料的作用。磁穿拌器装置用高压法兰、螺钉与釜盖联接一体，中间由金属密封垫片或非金属垫片实现与釜盖静密封。传动装置用的电机或电机带减速机安装的两种形式：电机和磁力搅拌器用三角皮带联接侧面传动，另一种为电机带减速机直接驱...
