田径场地施工方案

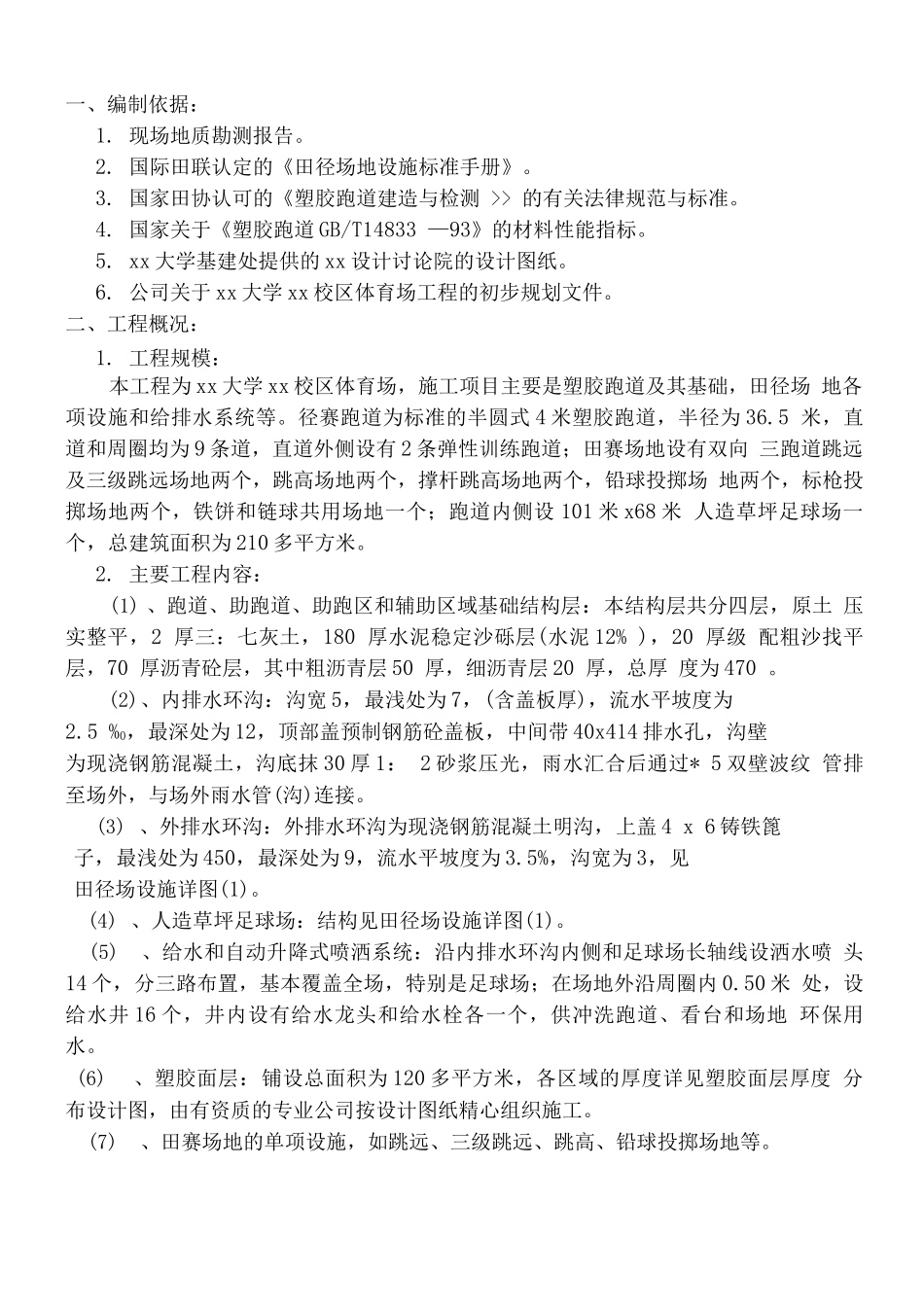

一、编制依据：1. 现场地质勘测报告。2. 国际田联认定的《田径场地设施标准手册》。3. 国家田协认可的《塑胶跑道建造与检测 >> 的有关法律规范与标准。4. 国家关于《塑胶跑道 GB/T14833 —93》的材料性能指标。5. xx 大学基建处提供的 xx 设计讨论院的设计图纸。6. 公司关于 xx 大学 xx 校区体育场工程的初步规划文件。二、工程概况：1. 工程规模：本工程为 xx 大学 xx 校区体育场，施工项目主要是塑胶跑道及其基础，田径场 地各项设施和给排水系统等。径赛跑道为标准的半圆式 4 米塑胶跑道，半径为 36.5 米，直道和周圈均为 9 条道，直道外侧设有 2 条弹性训练跑道；田赛场地设有双向 三跑道跳远及三级跳远场地两个，跳高场地两个，撑杆跳高场地两个，铅球投掷场 地两个，标枪投掷场地两个，铁饼和链球共用场地一个；跑道内侧设 101 米 x68 米 人造草坪足球场一个，总建筑面积为 210 多平方米。2. 主要工程内容：(1) 、跑道、助跑道、助跑区和辅助区域基础结构层：本结构层共分四层，原土 压实整平，2 厚三：七灰土，180 厚水泥稳定沙砾层(水泥 12% )，20 厚级 配粗沙找平层，70 厚沥青砼层，其中粗沥青层 50 厚，细沥青层 20 厚，总厚 度为 470 。(2)、内排水环沟：沟宽 5，最浅处为 7，(含盖板厚)，流水平坡度为2.5 %0，最深处为 12，顶部盖预制钢筋砼盖板，中间带 40x414 排水孔，沟壁为现浇钢筋混凝土，沟底抹 30 厚 1： 2 砂浆压光，雨水汇合后通过* 5 双壁波纹 管排至场外，与场外雨水管(沟)连接。(3) 、外排水环沟：外排水环沟为现浇钢筋混凝土明沟，上盖 4 x 6 铸铁篦子，最浅处为 450，最深处为 9，流水平坡度为 3.5%，沟宽为 3，见田径场设施详图(1)。(4) 、人造草坪足球场：结构见田径场设施详图(1)。(5)、给水和自动升降式喷洒系统：沿内排水环沟内侧和足球场长轴线设洒水喷 头14 个，分三路布置，基本覆盖全场，特别是足球场；在场地外沿周圈内 0.50 米 处，设给水井 16 个，井内设有给水龙头和给水栓各一个，供冲洗跑道、看台和场地 环保用水。(6)、塑胶面层：铺设总面积为 120 多平方米，各区域的厚度详见塑胶面层厚度 分布设计图，由有资质的专业公司按设计图纸精心组织施工。(7)、田赛场地的单项设施，如跳远、三级跳远、跳高、铅球投掷场地等。3、工程特点及难点：塑胶面层田径场的建造，投资大，专业性强，技术法律规范和标准要...
