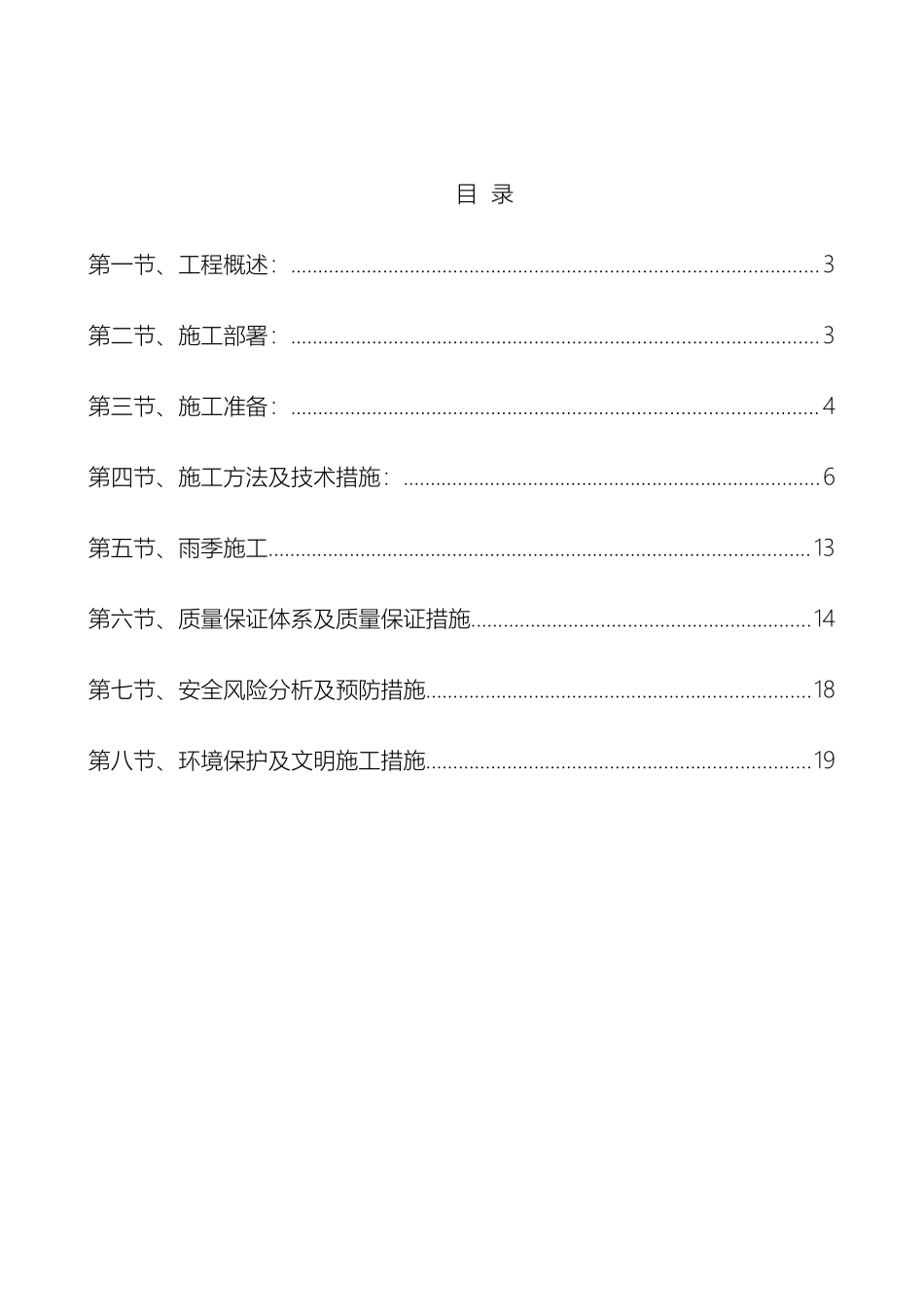

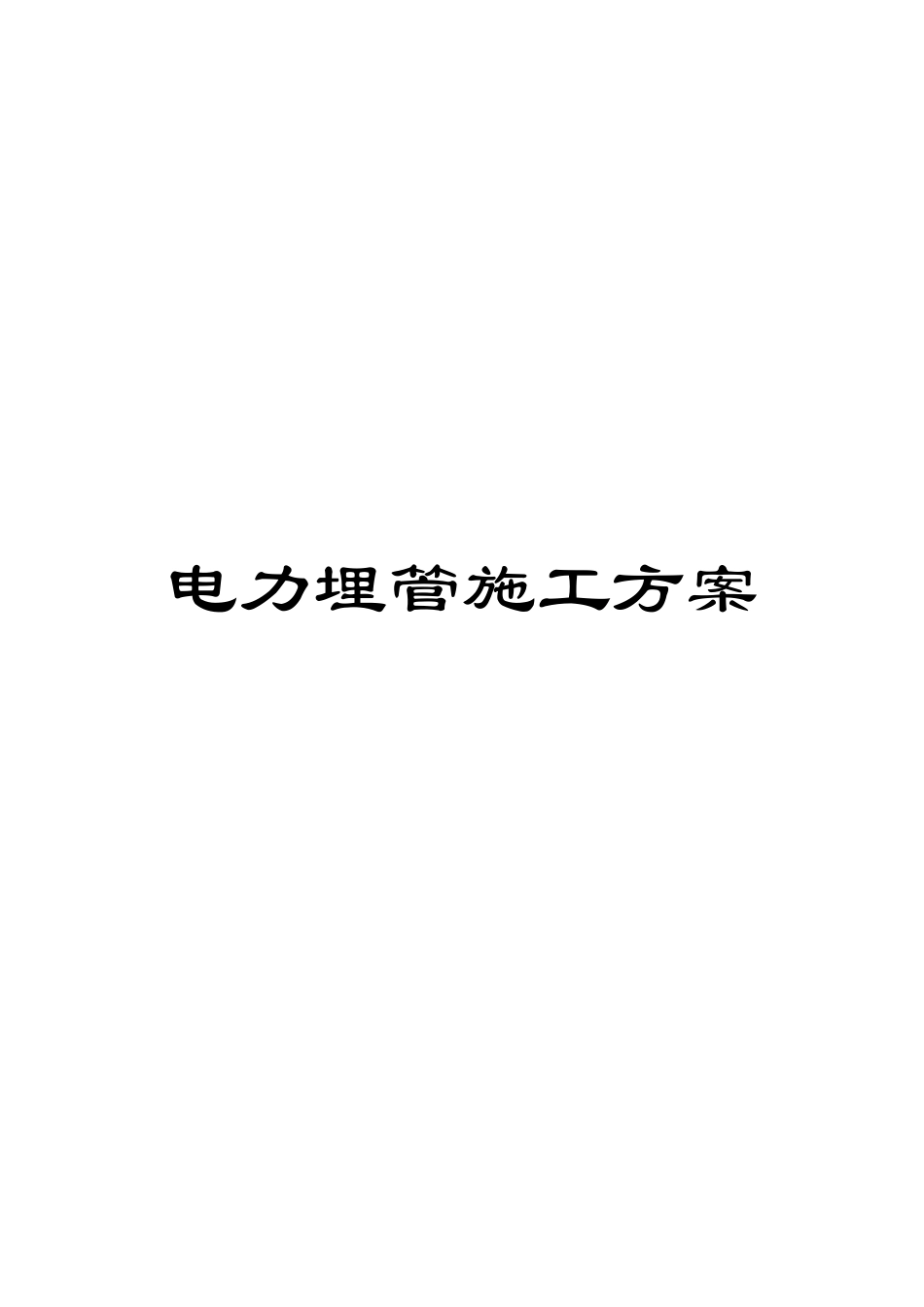

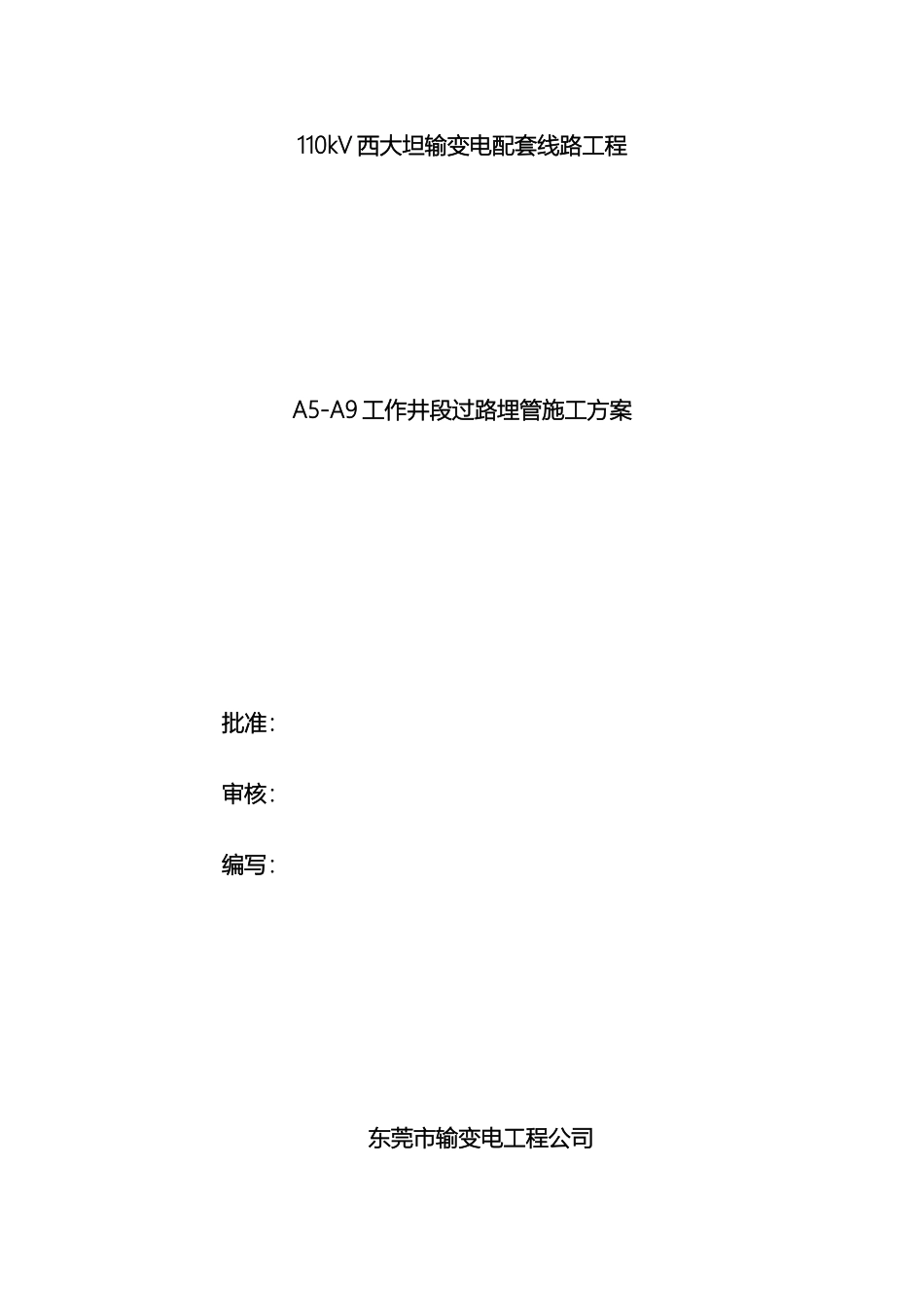

电力埋管施工方案110kV 西大坦输变电配套线路工程A5-A9 工作井段过路埋管施工方案 批准： 审核： 编写：东莞市输变电工程公司目 录第一节、工程概述：.................................................................................................3第二节、施工部署：.................................................................................................3第三节、施工准备：.................................................................................................4第四节、施工方法及技术措施：.............................................................................6第五节、雨季施工....................................................................................................13第六节、质量保证体系及质量保证措施...............................................................14第七节、安全风险分析及预防措施.......................................................................18第八节、环境保护及文明施工措施.......................................................................19第一节、工程概述：A5-A9 工作井段过公路埋管施工位于东莞市沙田镇进港路沿江高速桥底两段路口电缆埋管。线路走向为：沿着沙田大道人行道往南敷设行至进港中路路口，以顶管施工方式穿过进港中路行至进港中路南侧，沿着进港中路南侧绿化带预留的位置往西走线至 A9-100 米处受未拆房屋的影响，调整电缆路径走向，向北以开挖埋管敷设方式穿过进港中路到路中绿化带，，而后向西沿路中绿化带以混凝土电缆沟敷设方式进行施工，长度为 148 米，再向西南方向以开挖埋管敷设方式穿过进港中路南侧绿化带至 A8 工作井。沿江高速桥底两段路口（A5-A8 工作井段）以开挖埋管敷设方式穿过路口及沿江高速桥底。建设单位：广东电网公司东莞供电局 设计单位：东莞电力设计院 监理单位：广东天安工程监理有限公司 施工单位：东莞市输变电工程公司建设规模本工程埋管施工段有两段主管线采纳 12 根 Φ200 的电力电缆护套管，埋管通道总长 150 米。管井采纳钢筋混凝土，电力检查井垫层为 C15，底板为 C25，顶板为 C25。管道埋入前需先铺 0.1 米左右细砂，并夯实、管道覆土不得小于自然地平 1.2 米，且坡度不小于 0.2%，排管完成后浇注 C25 混凝土。第二节、施工...
