电力排管工程施工方案

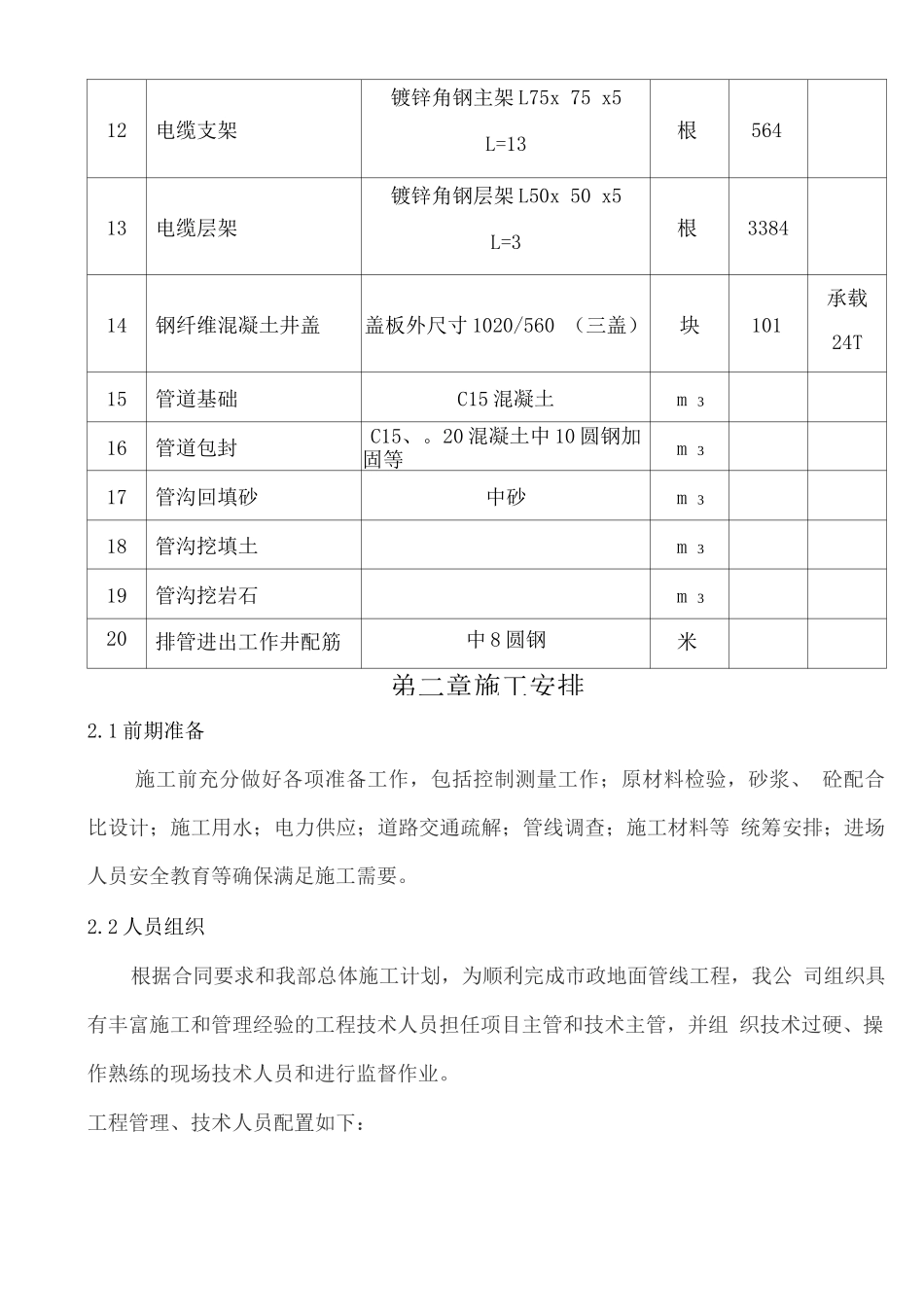

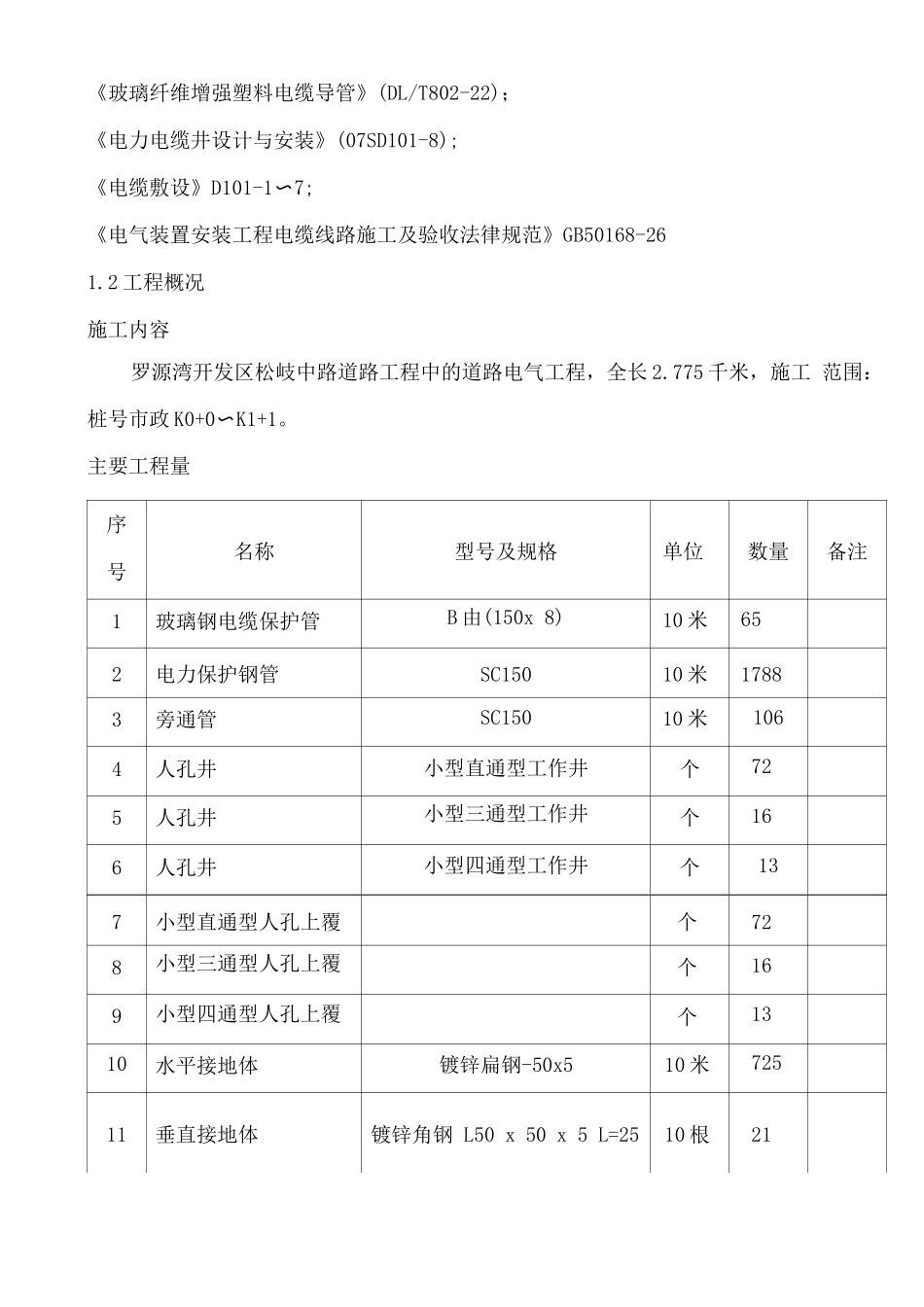

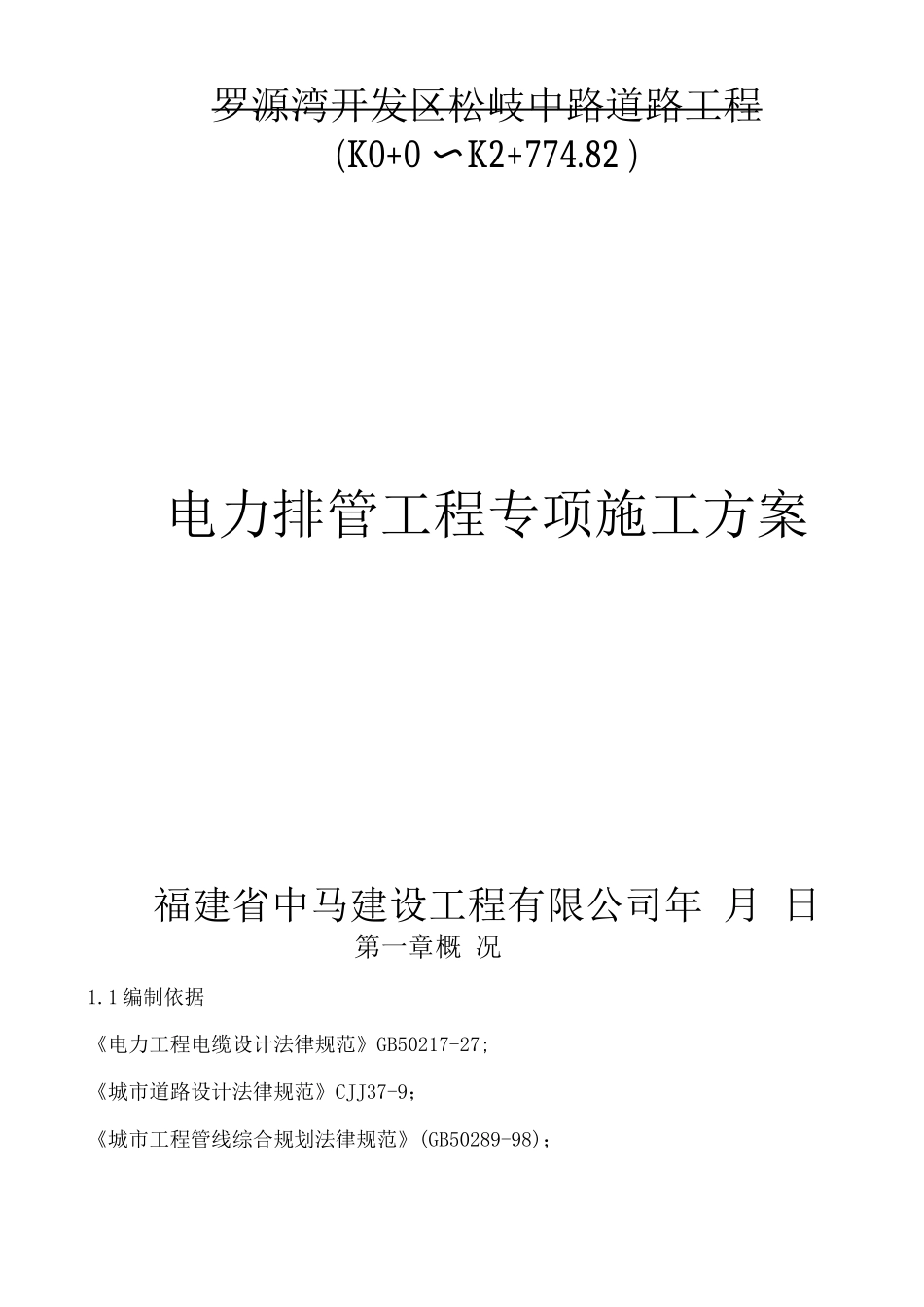

罗源湾开发区松岐中路道路工程(K0+0 〜K2+774.82 )电力排管工程专项施工方案福建省中马建设工程有限公司年 月 日第一章概 况1.1 编制依据《电力工程电缆设计法律规范》GB50217-27;《城市道路设计法律规范》CJJ37-9；《城市工程管线综合规划法律规范》(GB50289-98)；《玻璃纤维增强塑料电缆导管》(DL/T802-22)；《电力电缆井设计与安装》(07SD101-8);《电缆敷设》D101-1〜7;《电气装置安装工程电缆线路施工及验收法律规范》GB50168-261.2 工程概况施工内容罗源湾开发区松岐中路道路工程中的道路电气工程，全长 2.775 千米，施工 范围：桩号市政 K0+0〜K1+1。主要工程量序号名称型号及规格单位数量备注1玻璃钢电缆保护管B 由(150x 8)10 米652电力保护钢管SC15010 米17883旁通管SC15010 米1064人孔井小型直通型工作井个725人孔井小型三通型工作井个166人孔井小型四通型工作井个137小型直通型人孔上覆个728小型三通型人孔上覆个169小型四通型人孔上覆个1310水平接地体镀锌扁钢-50x510 米72511垂直接地体镀锌角钢 L50 x 50 x 5 L=2510 根2112电缆支架镀锌角钢主架 L75x 75 x5L=13根56413电缆层架镀锌角钢层架 L50x 50 x5L=3根338414钢纤维混凝土井盖盖板外尺寸 1020/560 （三盖）块101承载24T15管道基础C15 混凝土m 316管道包封C15、。20 混凝土中 10 圆钢加固等m 317管沟回填砂中砂m 318管沟挖填土m 319管沟挖岩石m 320排管进出工作井配筋中 8 圆钢米弟二章施工安排2.1 前期准备施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、 砼配合比设计；施工用水；电力供应；道路交通疏解；管线调查；施工材料等 统筹安排；进场人员安全教育等确保满足施工需要。2.2 人员组织根据合同要求和我部总体施工计划，为顺利完成市政地面管线工程，我公 司组织具有丰富施工和管理经验的工程技术人员担任项目主管和技术主管，并组 织技术过硬、操作熟练的现场技术人员和进行监督作业。工程管理、技术人员配置如下：序号担任职务姓名备注1项目指挥陈丽祥2施工现场负责林秀红、王武强、孙可稀3施工质检负责吴秀珍4施工安全负责黄位中、陈继勇5施工测量负责林贤烘6施工材料负责林言颂7施工造价负责张传友其他人员配置：将根据实际情况，合理调配，及时安排，以满足施工需要。2.3 主要设备情况主要机械设备一览表机械名称规格型号容量数量（台）吊车QY2525T1（备用）挖掘机PC21.0M31挖掘机带炮头CAT21（...
