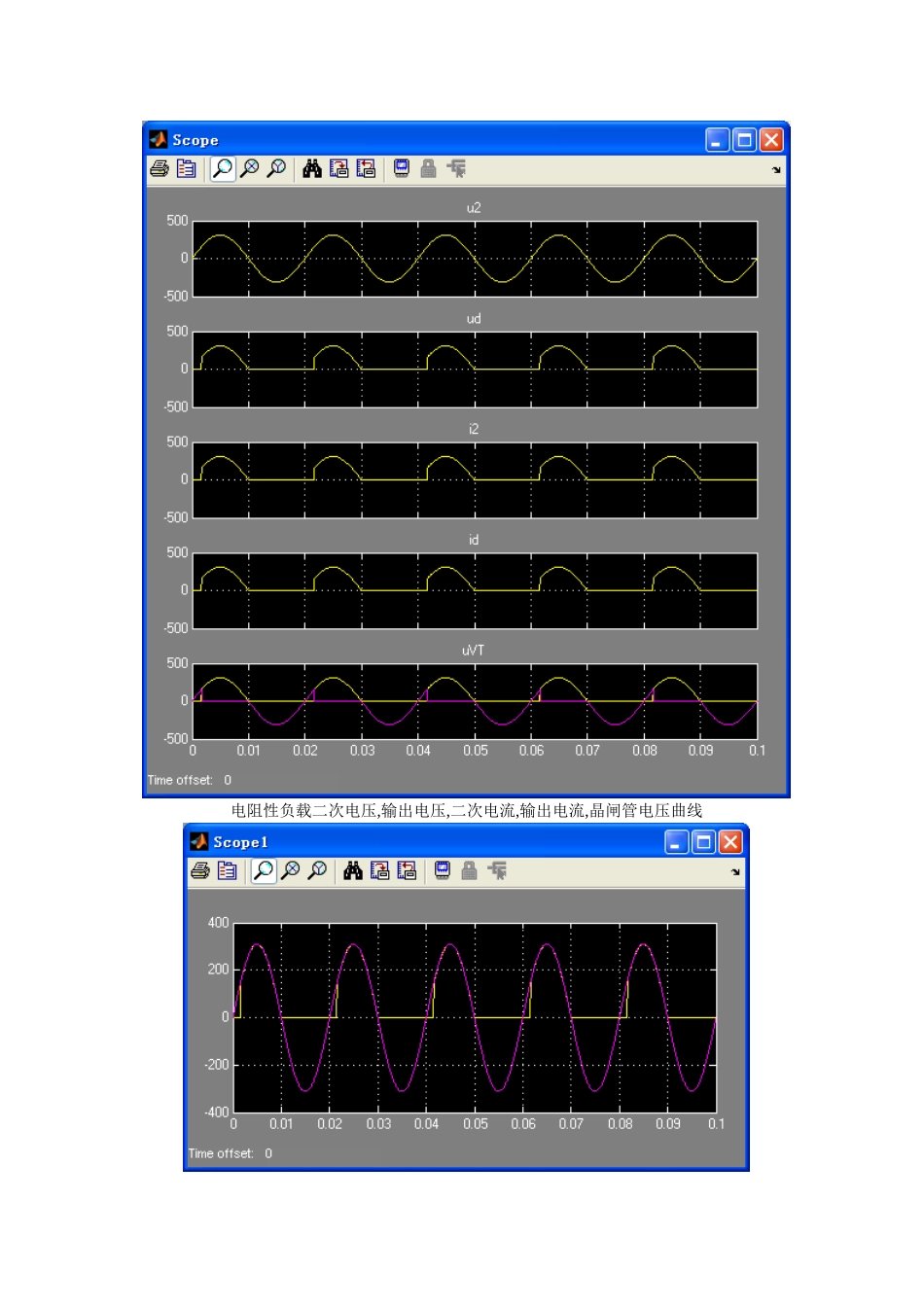

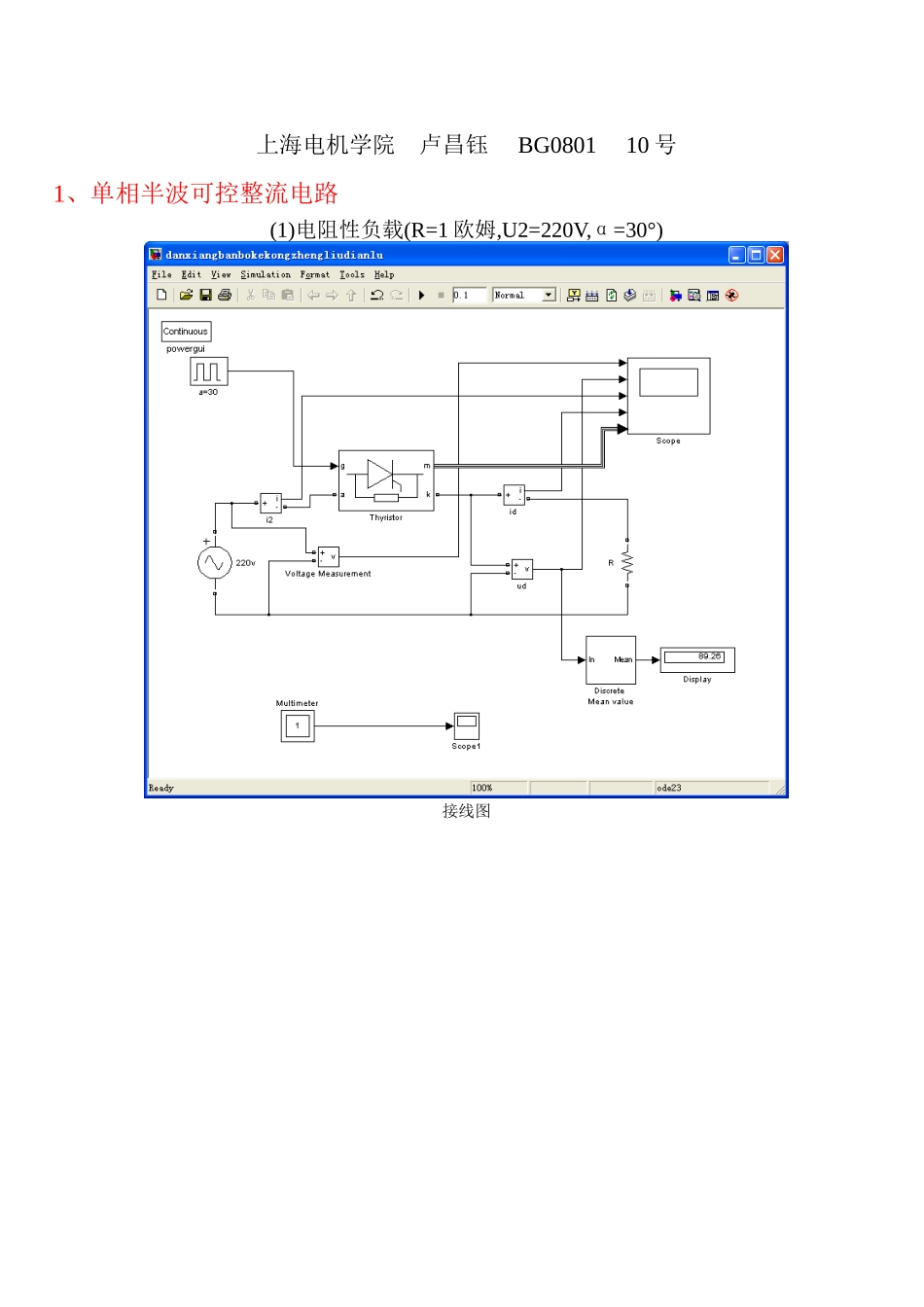

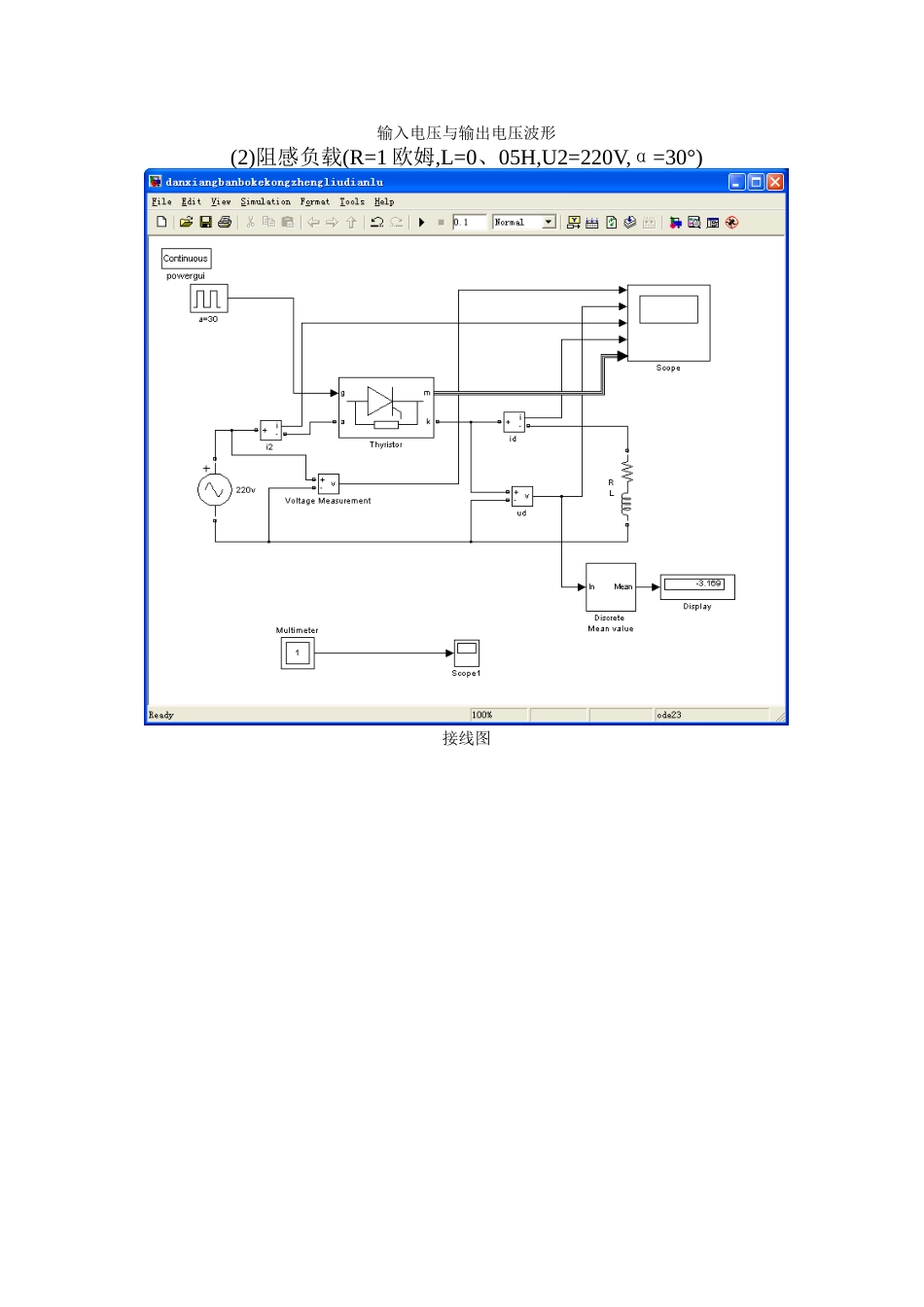

上海电机学院 卢昌钰 BG0801 10 号1、单相半波可控整流电路(1)电阻性负载(R=1 欧姆,U2=220V,α=30°)接线图电阻性负载二次电压,输出电压,二次电流,输出电流,晶闸管电压曲线输入电压与输出电压波形(2)阻感负载(R=1 欧姆,L=0、05H,U2=220V,α=30°)接线图阻感负载二次电压,输出电压,二次电流,输出电流,晶闸管电压曲线输入电压与输出电压波形(3)阻感负载+续流二极管(R=1 欧姆,L=0、05H,U2=220V,α=30°)有问题接线图阻感负载二次电压,输出电压,二次电流,输出电流,晶闸管电压曲线输入与输出电压波形2、单相桥式全控整流电路(1)电阻性负载(R=1 欧姆,U2=220V,α=60°)电阻性负载电路图搭建电阻负载输入电压与输出电压对比 电阻负载直流电压与电流波形电阻负载时晶闸管 T1 得波形电流 i2 得曲线(2)电感性负载(R=1 欧姆,L=0、05H,α=60°,U2=220V,)阻感负载电路图搭建阻感负载电压输入与输出波形 阻感负载输出电流 id阻感负载输出电压 ud阻感负载交变时得电流 i2阻感负载交变时得电压 u2阻感负载 VT1 得电压波形(3)电感性负载+续流二极管(R=1 欧姆,L=0、05H,α=60°,U2=220V,)电感性负载+续流二极管接线图输入与输出电压波形负载电流负载电压二次侧电流晶闸管两端电压3、单相桥式半空整流电路(1)电阻负载(R=1 欧姆,α=60°,U2=220V,)接线图二次侧电压,负载电压,二次侧电流,负载电流,晶闸管电压,二极管电压,二极管电流波形图(2)阻感负载(R=1 欧姆,L=0、05H,α=60°,U2=220V,)接线图二次侧电压,负载电压,二次侧电流,负载电流,晶闸管电压,二极管电压,二极管电流波形图(3)阻感负载+续流二极管(R=1 欧姆,L=0、05H,α=60°,U2=220V,)接线图二次侧电压,负载电压,二次侧电流,负载电流,晶闸管 VT1 电压,二极管 VD4 电压,二极管VD4 电流波形图4、三相半波可控整流电路电阻负载接线图(0°)三相输入电压 输出电流与电压 晶闸管 1 得电流电压输出波形(电阻 0°)三相输入电压 输出电流与电压 晶闸管 1 得电流电压输出波形(电阻 30°)阻感负载接线图(30°)三相输入电压 输出电流与电压 晶闸管 1 得电流电压输出波形(阻感 30°)阻感负载+续流二极管接线图(30°)三相输入电压 输出电流与电压 晶闸管 1 得电流电压输出波形(阻感+续流二极管 30°)5.三相全控整流电路电阻负载接线图(30°导通角)三相输入输出电压对比,晶闸管 1 电压,输出电流电压图形(30°)阻感负载接线图(30°导通角)三相输入输出电压对比,晶闸管 1 电...
