电力电缆公司GIS系统建设方案

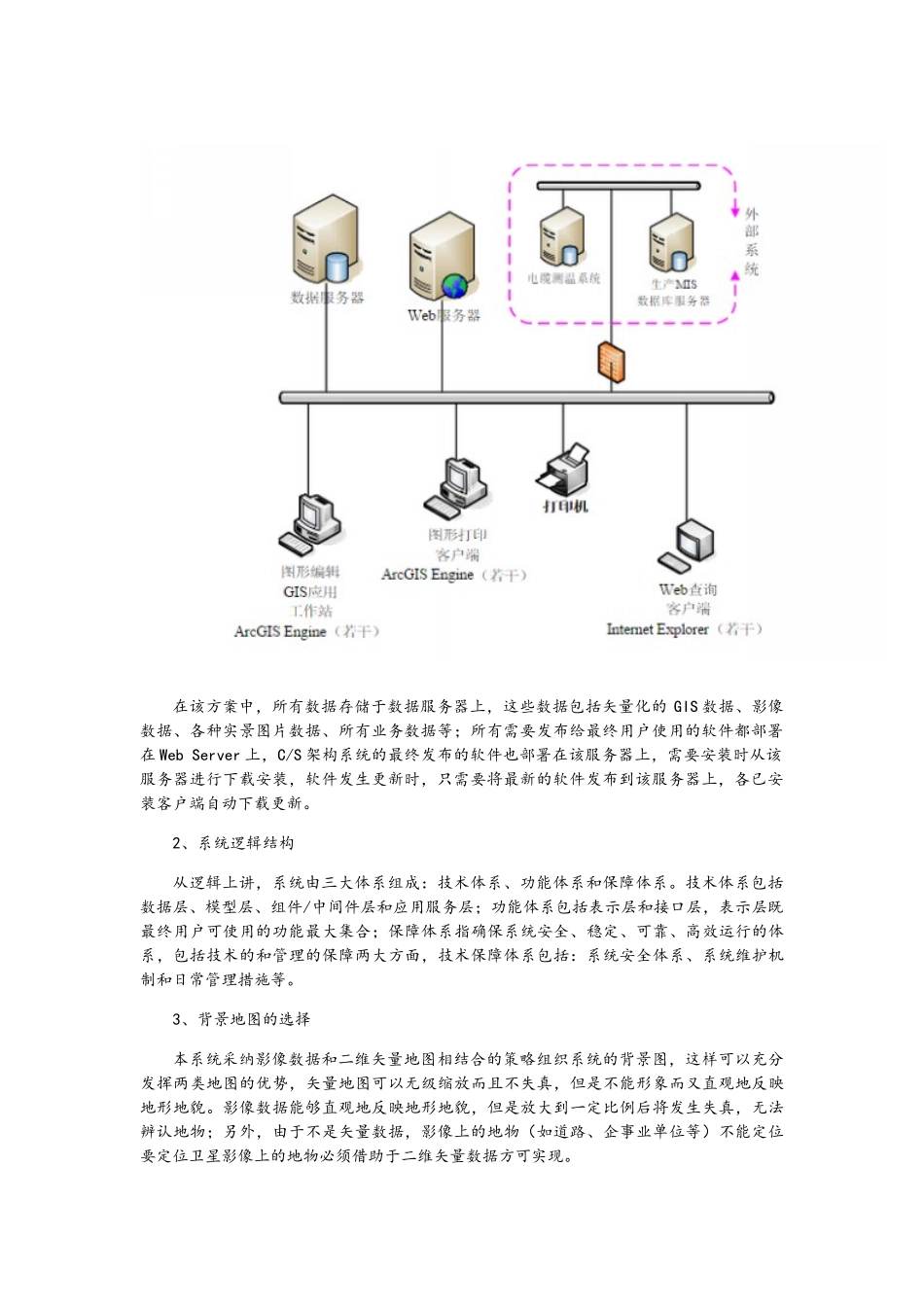

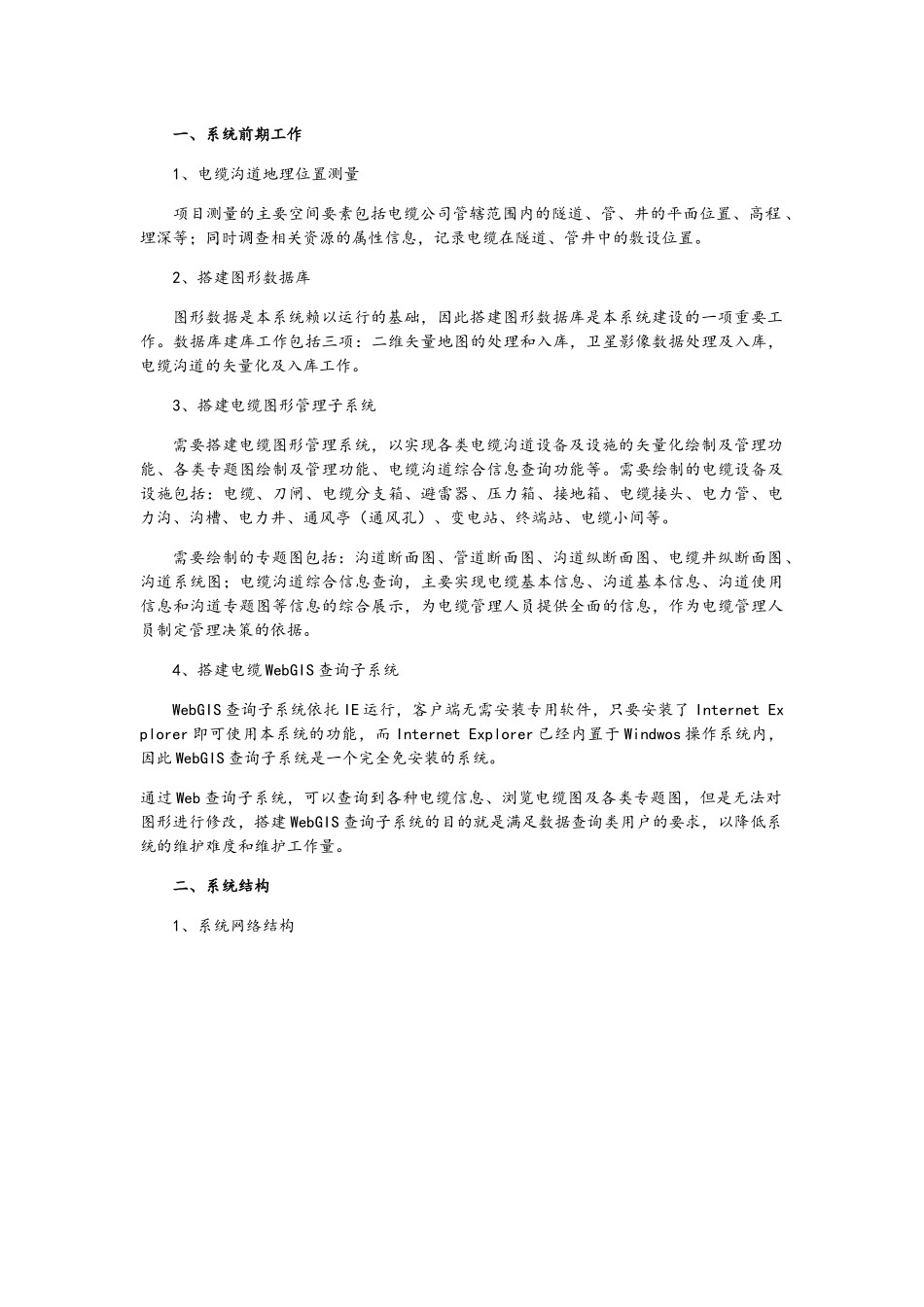

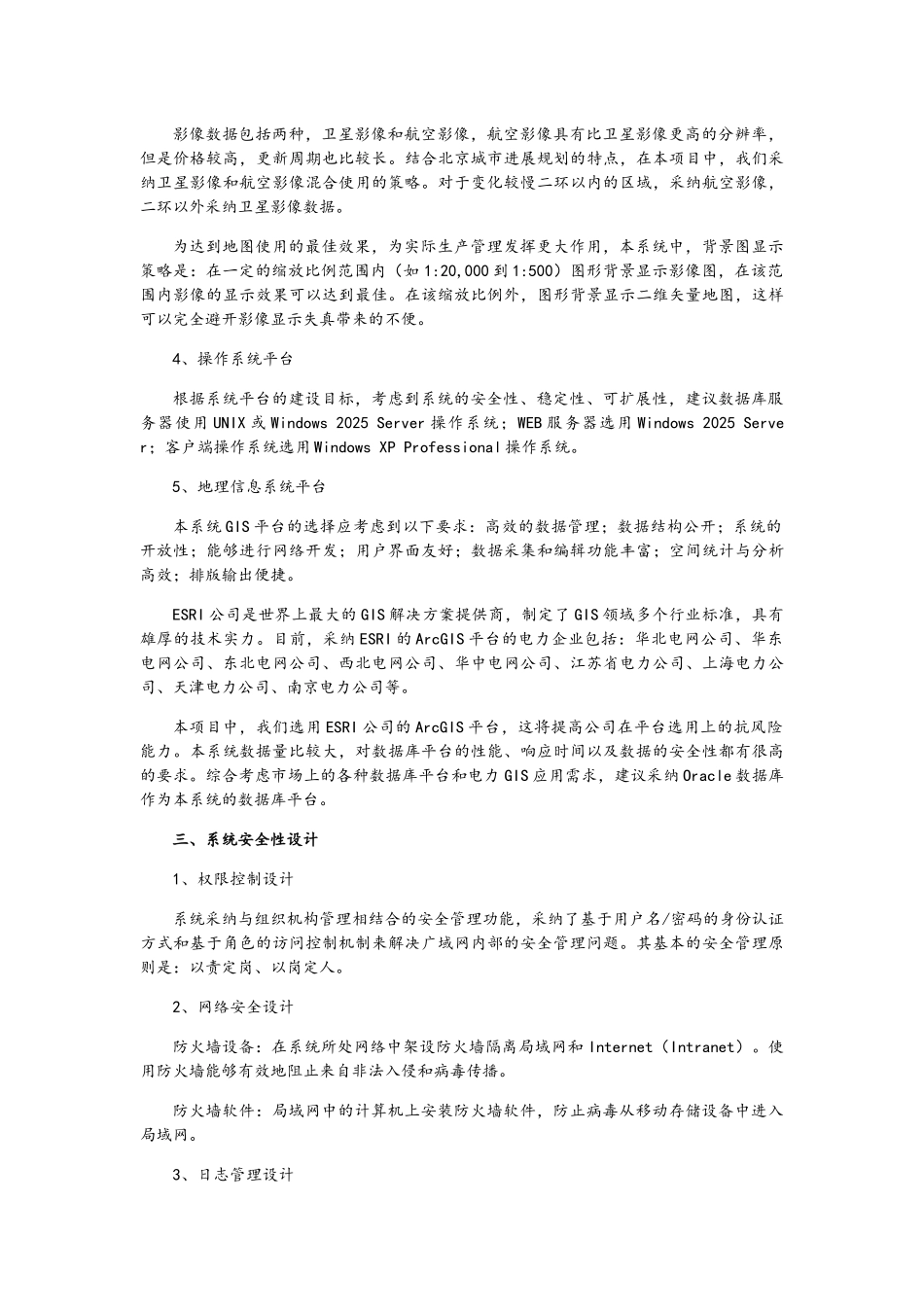

一、系统前期工作 1、电缆沟道地理位置测量 项目测量的主要空间要素包括电缆公司管辖范围内的隧道、管、井的平面位置、高程 、埋深等；同时调查相关资源的属性信息，记录电缆在隧道、管井中的敷设位置。 2、搭建图形数据库 图形数据是本系统赖以运行的基础，因此搭建图形数据库是本系统建设的一项重要工作。数据库建库工作包括三项：二维矢量地图的处理和入库，卫星影像数据处理及入库，电缆沟道的矢量化及入库工作。 3、搭建电缆图形管理子系统 需要搭建电缆图形管理系统，以实现各类电缆沟道设备及设施的矢量化绘制及管理功能、各类专题图绘制及管理功能、电缆沟道综合信息查询功能等。需要绘制的电缆设备及设施包括：电缆、刀闸、电缆分支箱、避雷器、压力箱、接地箱、电缆接头、电力管、电力沟、沟槽、电力井、通风亭（通风孔）、变电站、终端站、电缆小间等。 需要绘制的专题图包括：沟道断面图、管道断面图、沟道纵断面图、电缆井纵断面图、沟道系统图；电缆沟道综合信息查询，主要实现电缆基本信息、沟道基本信息、沟道使用信息和沟道专题图等信息的综合展示，为电缆管理人员提供全面的信息，作为电缆管理人员制定管理决策的依据。 4、搭建电缆 WebGIS 查询子系统 WebGIS 查询子系统依托 IE 运行，客户端无需安装专用软件，只要安装了 Internet Explorer 即可使用本系统的功能，而 Internet Explorer 已经内置于 Windwos 操作系统内，因此 WebGIS 查询子系统是一个完全免安装的系统。 通过 Web 查询子系统，可以查询到各种电缆信息、浏览电缆图及各类专题图，但是无法对图形进行修改，搭建 WebGIS 查询子系统的目的就是满足数据查询类用户的要求，以降低系统的维护难度和维护工作量。 二、系统结构 1、系统网络结构 在该方案中，所有数据存储于数据服务器上，这些数据包括矢量化的 GIS 数据、影像数据、各种实景图片数据、所有业务数据等；所有需要发布给最终用户使用的软件都部署在 Web Server 上，C/S 架构系统的最终发布的软件也部署在该服务器上，需要安装时从该服务器进行下载安装，软件发生更新时，只需要将最新的软件发布到该服务器上，各已安装客户端自动下载更新。 2、系统逻辑结构 从逻辑上讲，系统由三大体系组成：技术体系、功能体系和保障体系。技术体系包括数据层、模型层、组件/中间件层和应用服务层；功能体系包括表示层和接口层，表示层既最终用户可使用的功能最大集合；保障体...
