电力系统基础课程设计任务书模板

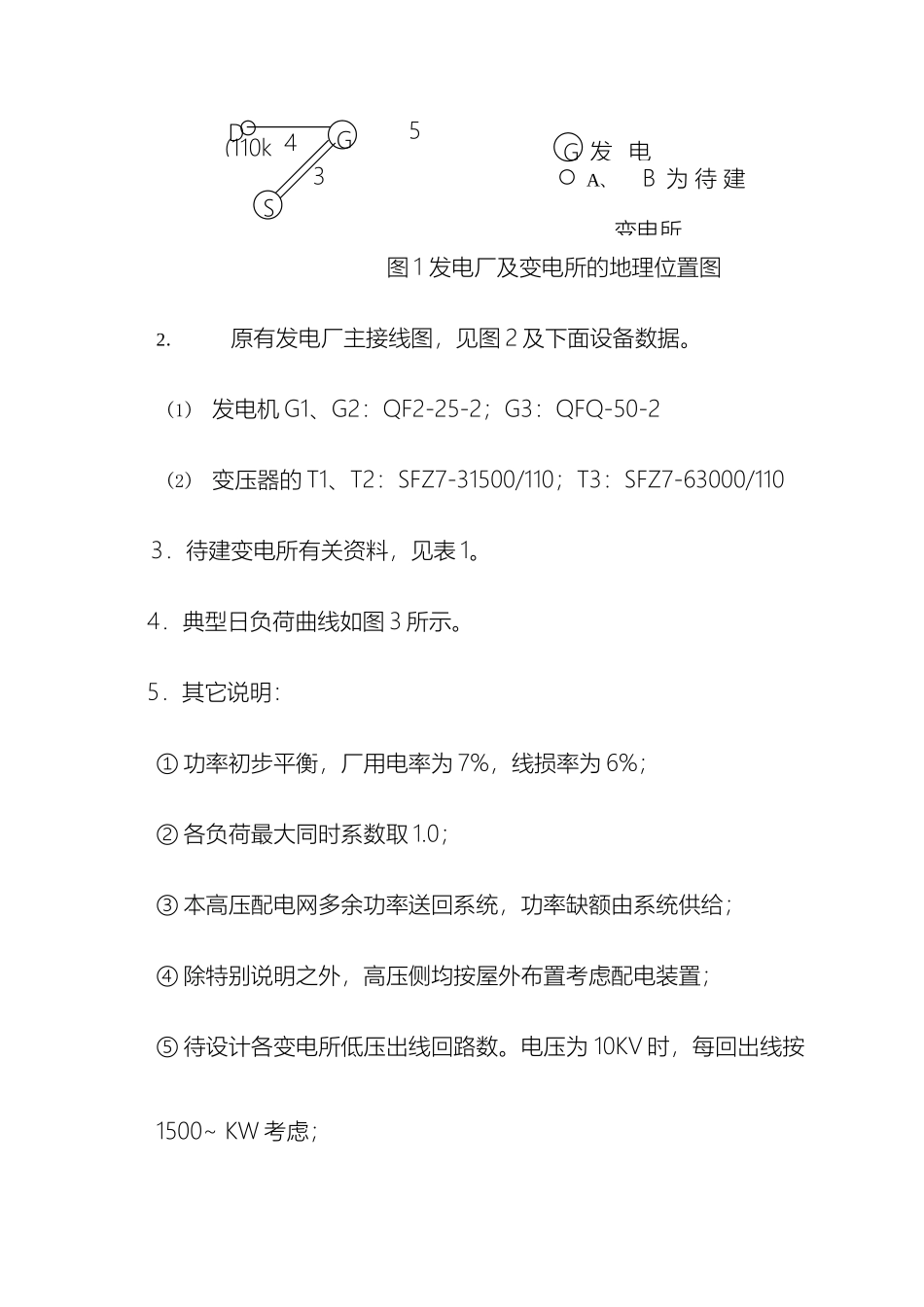

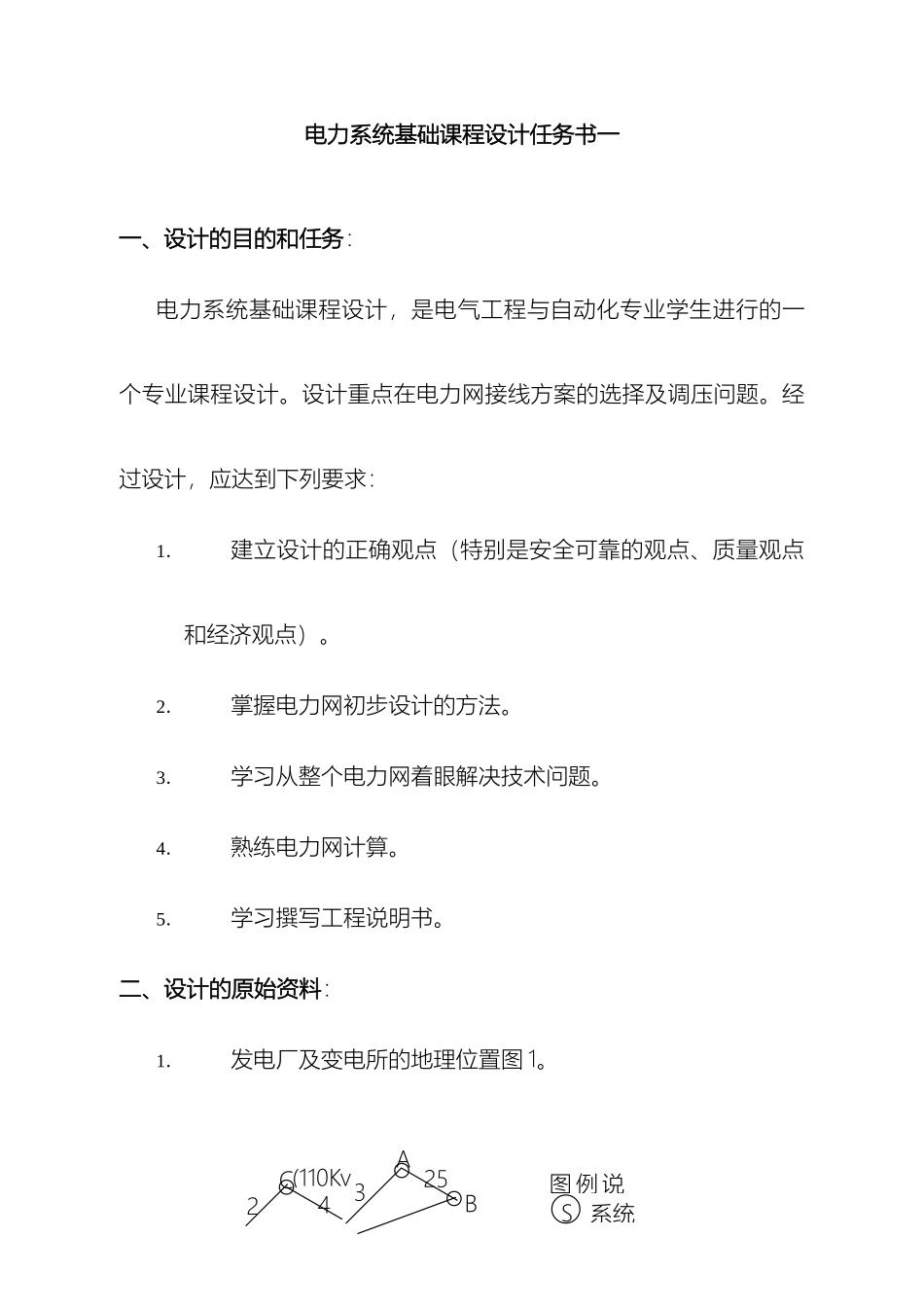

电力系统基础课程设计任务书电力系统基础课程设计任务书一一、设计的目的和任务：电力系统基础课程设计，是电气工程与自动化专业学生进行的一个专业课程设计。设计重点在电力网接线方案的选择及调压问题。经过设计，应达到下列要求：1．建立设计的正确观点（特别是安全可靠的观点、质量观点和经济观点）。2．掌握电力网初步设计的方法。3．学习从整个电力网着眼解决技术问题。4．熟练电力网计算。5．学习撰写工程说明书。二、设计的原始资料：1．发电厂及变电所的地理位置图 1。ABC(110Kv32542图 例 说S 系统图 1 发电厂及变电所的地理位置图2．原有发电厂主接线图，见图 2 及下面设备数据。（1） 发电机 G1、G2：QF2-25-2；G3：QFQ-50-2（2） 变压器的 T1、T2：SFZ7-31500/110；T3：SFZ7-63000/1103．待建变电所有关资料，见表 1。4．典型日负荷曲线如图 3 所示。5．其它说明：① 功率初步平衡，厂用电率为 7%，线损率为 6%；② 各负荷最大同时系数取 1.0；③ 本高压配电网多余功率送回系统，功率缺额由系统供给；④ 除特别说明之外，高压侧均按屋外布置考虑配电装置；⑤ 待设计各变电所低压出线回路数。电压为 10KV 时，每回出线按1500~ KW 考虑；D(110kGS534G 发 电A、B 为 待 建变电所⑥ 已有发电厂和变电所均留有间隔，以备进展；⑦ 区域气温最高为 40OC，年平均温度为 25OC，最热月平均最高气温 32 OC。⑧ 原有负荷的日负荷曲线按图 3（a）执行。表 1 待建变电所有关资料编号最大负荷（MW）功率因数二次侧电压调压要求负荷曲线重要负荷（%）A360.910逆a78B200.910逆b600.0.3691215182124Pt3691215182124tP0.20.40.60.81.0图 3 典型日负荷曲线（ a ） 典 型 日 负 荷 曲 线 a ； （ b ）典型日负荷曲线 b ；（ a ） （ b ）0.60.1.0三、时间安排第一天：1．布置课程设计。2．收集资料。3．要检查电力系统最大负荷时的有功功率平衡。第二天：先按负荷对供电可靠程度的要求，作出几种可能的电力网接线方案。第三天：按功率分布选择导线截面积。··············2×10MW6×1.5MW6×1.5MW连 接系统厂用电厂用电厂用电T1T2T3G1 G2GG~~图 2 发电厂电气主接线图G3G第四天：计算各线路的电压损失。第五天：计算电力网的投资费用。第六天：1．每一方案设计发电厂及变电所的接线图。2．计算发电厂及变电所的投资费用。3．计算电力网的年运行费用。第七天：1．按额定...
