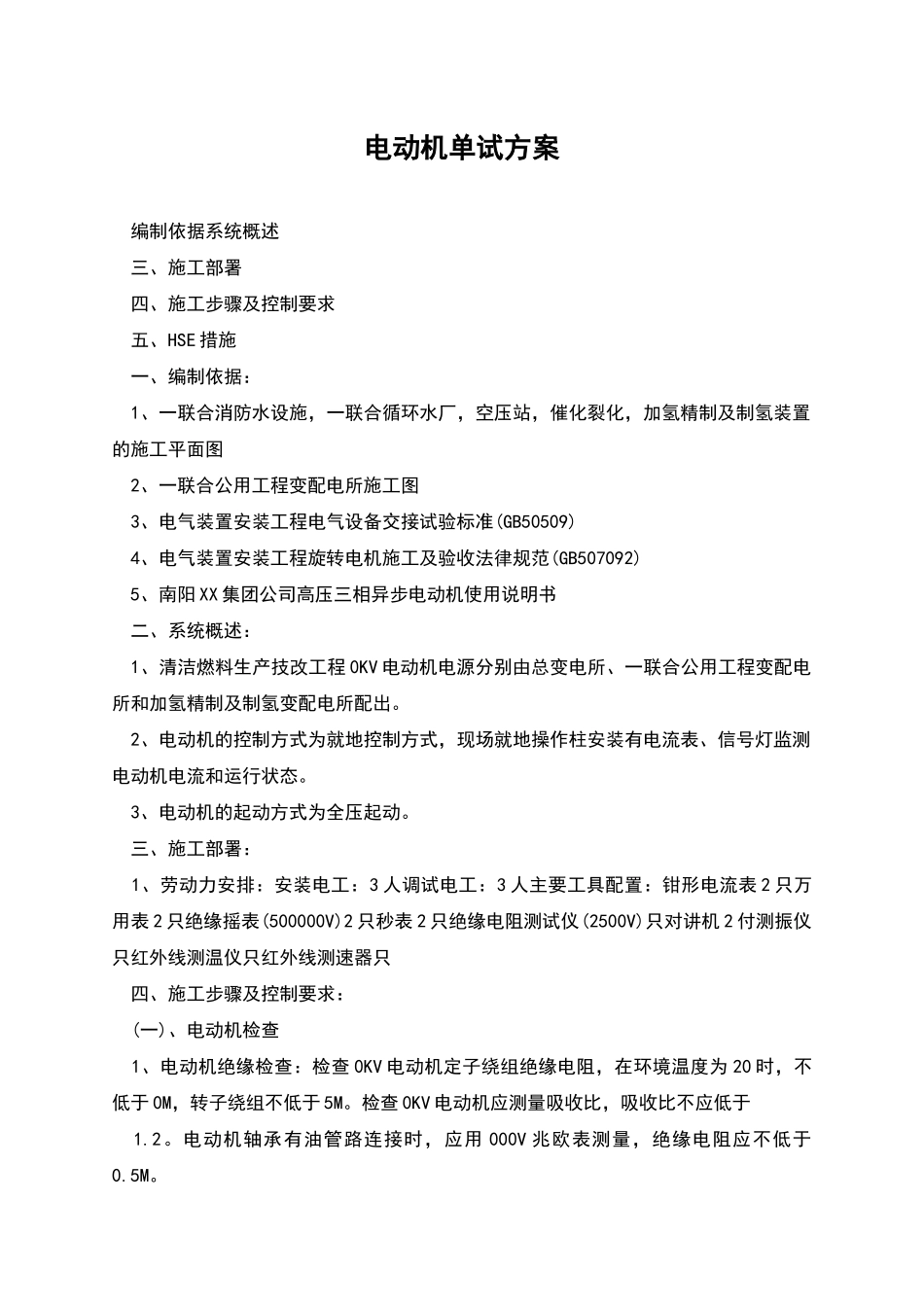

电动机单试方案

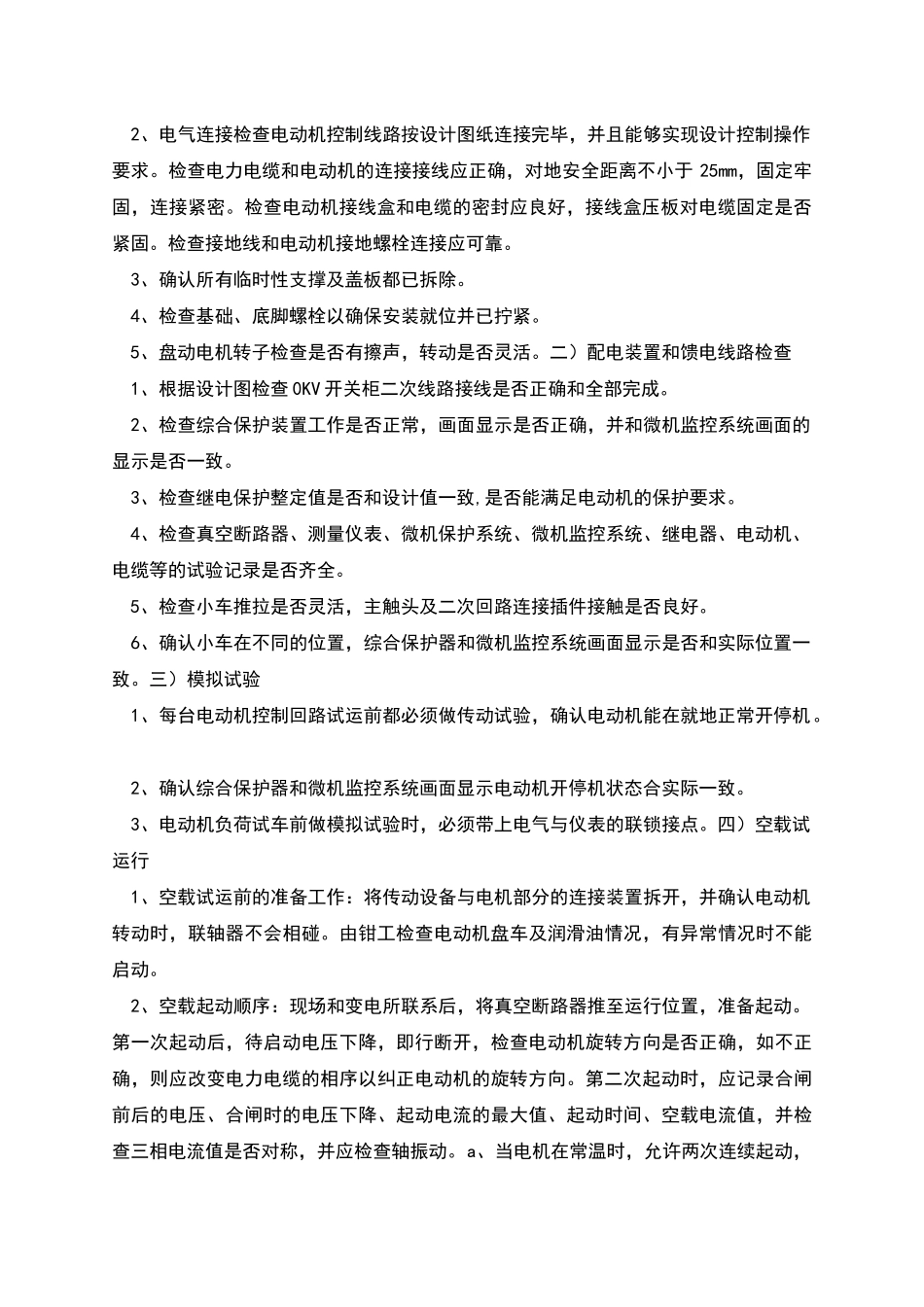

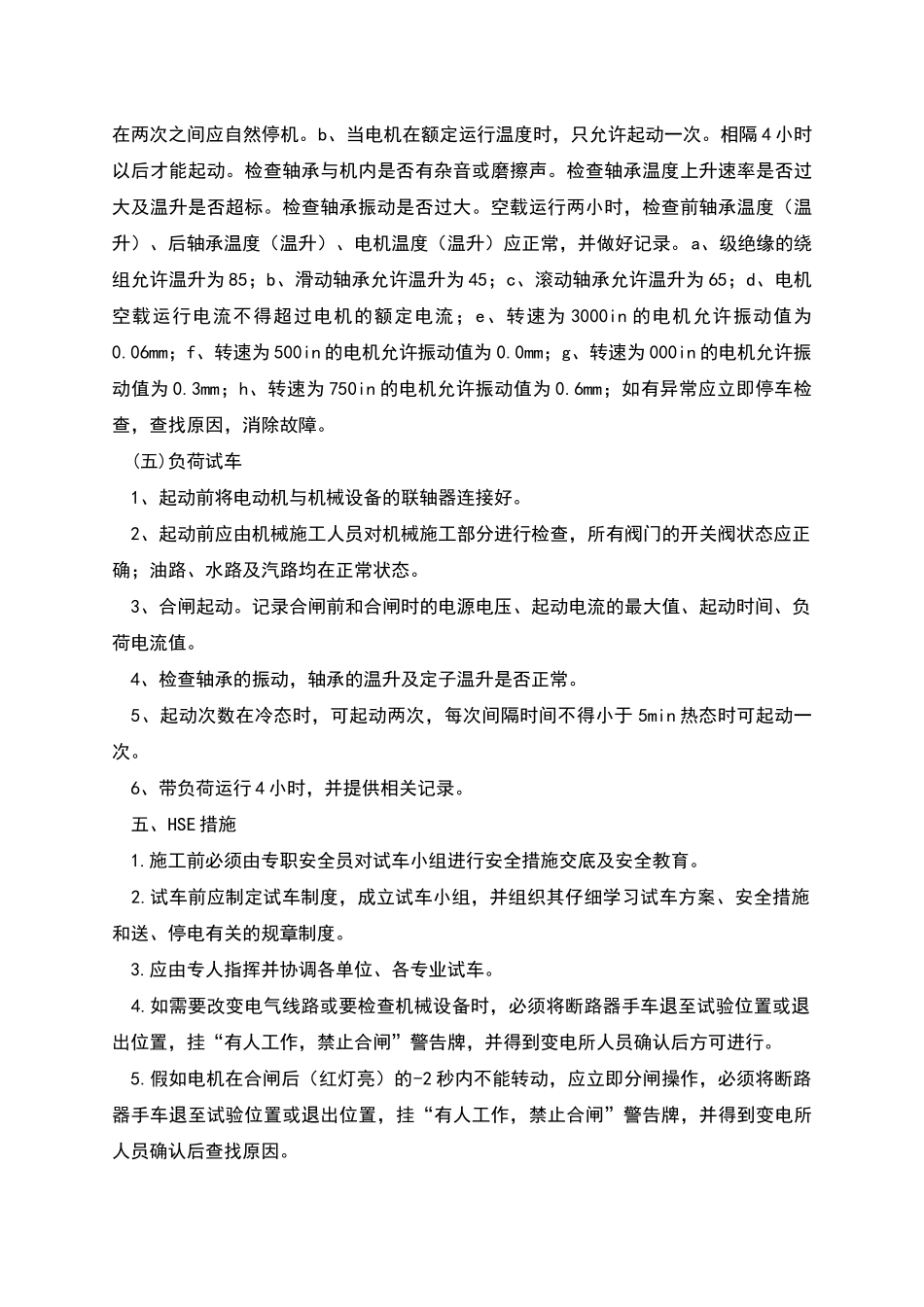

电动机单试方案 编制依据系统概述 三、施工部署 四、施工步骤及控制要求 五、HSE 措施 一、编制依据： 1、一联合消防水设施，一联合循环水厂，空压站，催化裂化，加氢精制及制氢装置的施工平面图 2、一联合公用工程变配电所施工图 3、电气装置安装工程电气设备交接试验标准(GB50509) 4、电气装置安装工程旋转电机施工及验收法律规范(GB507092) 5、南阳 XX 集团公司高压三相异步电动机使用说明书 二、系统概述： 1、清洁燃料生产技改工程 0KV 电动机电源分别由总变电所、一联合公用工程变配电所和加氢精制及制氢变配电所配出。 2、电动机的控制方式为就地控制方式，现场就地操作柱安装有电流表、信号灯监测电动机电流和运行状态。 3、电动机的起动方式为全压起动。 三、施工部署： 1、劳动力安排：安装电工：3 人调试电工：3 人主要工具配置：钳形电流表 2 只万用表 2 只绝缘摇表(500000V)2 只秒表 2 只绝缘电阻测试仪(2500V)只对讲机 2 付测振仪只红外线测温仪只红外线测速器只 四、施工步骤及控制要求： (一)、电动机检查 1、电动机绝缘检查：检查 0KV 电动机定子绕组绝缘电阻，在环境温度为 20 时，不低于 0M，转子绕组不低于 5M。检查 0KV 电动机应测量吸收比，吸收比不应低于 1.2。电动机轴承有油管路连接时，应用 000V 兆欧表测量，绝缘电阻应不低于0.5M。 2、电气连接检查电动机控制线路按设计图纸连接完毕，并且能够实现设计控制操作要求。检查电力电缆和电动机的连接接线应正确，对地安全距离不小于 25mm，固定牢固，连接紧密。检查电动机接线盒和电缆的密封应良好，接线盒压板对电缆固定是否紧固。检查接地线和电动机接地螺栓连接应可靠。 3、确认所有临时性支撑及盖板都已拆除。 4、检查基础、底脚螺栓以确保安装就位并已拧紧。 5、盘动电机转子检查是否有擦声，转动是否灵活。二）配电装置和馈电线路检查 1、根据设计图检查 0KV 开关柜二次线路接线是否正确和全部完成。 2、检查综合保护装置工作是否正常，画面显示是否正确，并和微机监控系统画面的显示是否一致。 3、检查继电保护整定值是否和设计值一致,是否能满足电动机的保护要求。 4、检查真空断路器、测量仪表、微机保护系统、微机监控系统、继电器、电动机、电缆等的试验记录是否齐全。 5、检查小车推拉是否灵活，主触头及二次回路连接插件接触是否良好。 6、确认小车在不同的位置，综合保护器和微机监控系统画面显...
