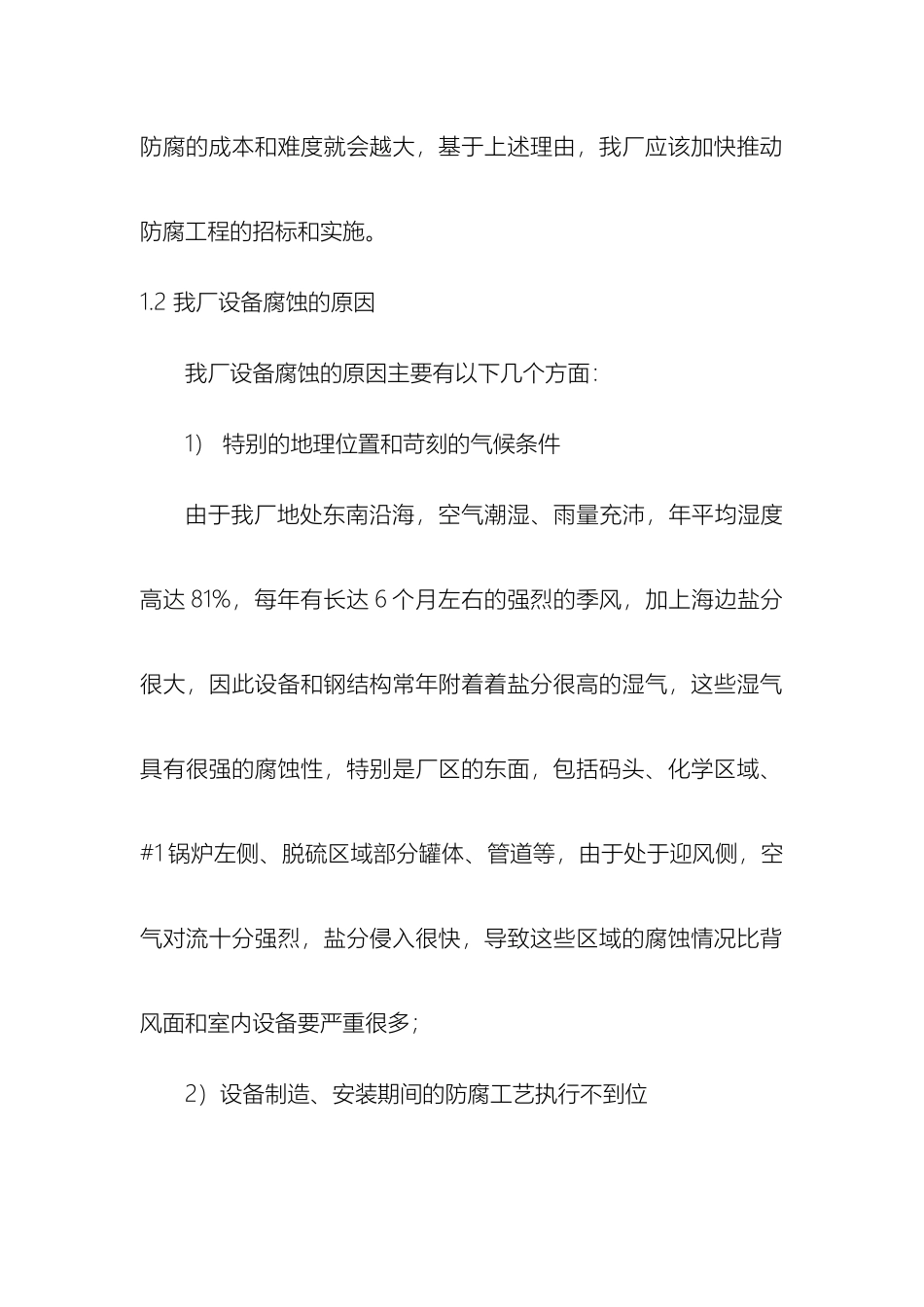

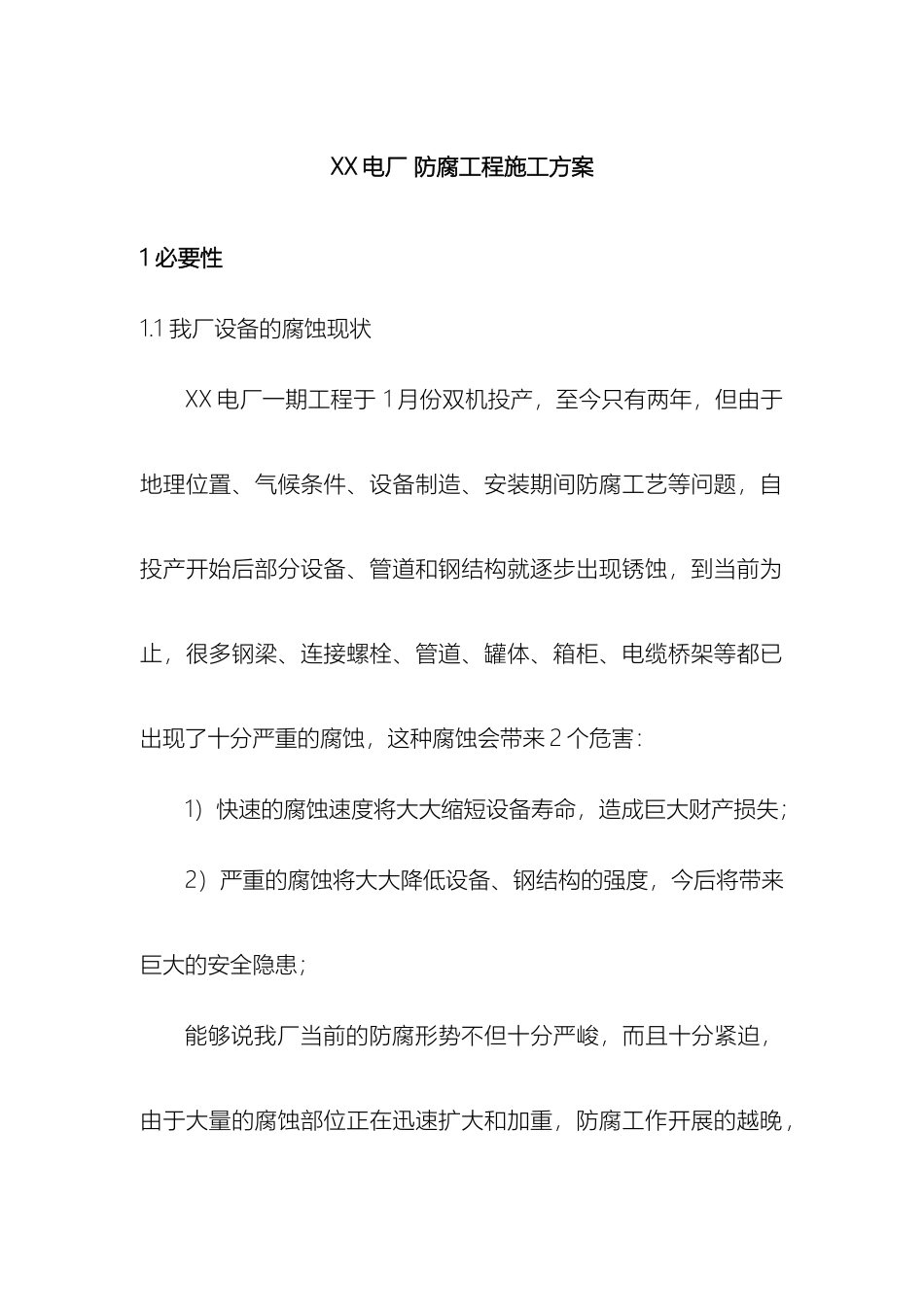

电厂钢结构防腐油漆施工方案技术法律规范XX 电厂 防腐工程施工方案1 必要性1.1 我厂设备的腐蚀现状XX 电厂一期工程于 1 月份双机投产，至今只有两年，但由于地理位置、气候条件、设备制造、安装期间防腐工艺等问题，自投产开始后部分设备、管道和钢结构就逐步出现锈蚀，到当前为止，很多钢梁、连接螺栓、管道、罐体、箱柜、电缆桥架等都已出现了十分严重的腐蚀，这种腐蚀会带来 2 个危害：1）快速的腐蚀速度将大大缩短设备寿命，造成巨大财产损失；2）严重的腐蚀将大大降低设备、钢结构的强度，今后将带来巨大的安全隐患；能够说我厂当前的防腐形势不但十分严峻，而且十分紧迫，由于大量的腐蚀部位正在迅速扩大和加重，防腐工作开展的越晚，防腐的成本和难度就会越大，基于上述理由，我厂应该加快推动防腐工程的招标和实施。1.2 我厂设备腐蚀的原因我厂设备腐蚀的原因主要有以下几个方面：1） 特别的地理位置和苛刻的气候条件由于我厂地处东南沿海，空气潮湿、雨量充沛，年平均湿度高达 81%，每年有长达 6 个月左右的强烈的季风，加上海边盐分很大，因此设备和钢结构常年附着着盐分很高的湿气，这些湿气具有很强的腐蚀性，特别是厂区的东面，包括码头、化学区域、#1 锅炉左侧、脱硫区域部分罐体、管道等，由于处于迎风侧，空气对流十分强烈，盐分侵入很快，导致这些区域的腐蚀情况比背风面和室内设备要严重很多；2）设备制造、安装期间的防腐工艺执行不到位安装在同一位置的不同设备、钢结构，腐蚀程度差别很大，这主要是因为部分设备在出厂前防腐施工工艺执行差异造成的，特别是由于我厂设备、钢结构多采纳国产，很多设备在出厂前防腐的时候没有进行严格的除锈、甚至没有除锈就直接刷漆，个别设备、钢结构甚至没有刷涂底漆，这些都导致油漆不能够牢固附着，最终造成油漆分层、脱落，造成设备整体严重腐蚀。3）部分设备选材不恰当海边露天的栏杆、平台框架、保温外护板、电缆桥架盖板、电缆套管等都应采纳镀锌钢材并进行防腐，经过双层防腐，能够达到很好的防锈效果。例如我厂锅炉栏杆原来采纳碳钢，加上设备出厂时防腐工艺差，投产 1 年之内腐蚀十分严重，换成镀锌材料并刷好油漆后，使用 1 年多，至今未出现任何锈蚀。1.3 投产以来的设备防腐工作开展情况设备部一直非常重视设备的防腐工作，一方面在日常经过维护单位对腐蚀严重的零星部位进行防腐，另一方面自 起每年针对大面积的腐蚀区域提报和开展整体防腐工程。 4 月...
