电子秒表华农

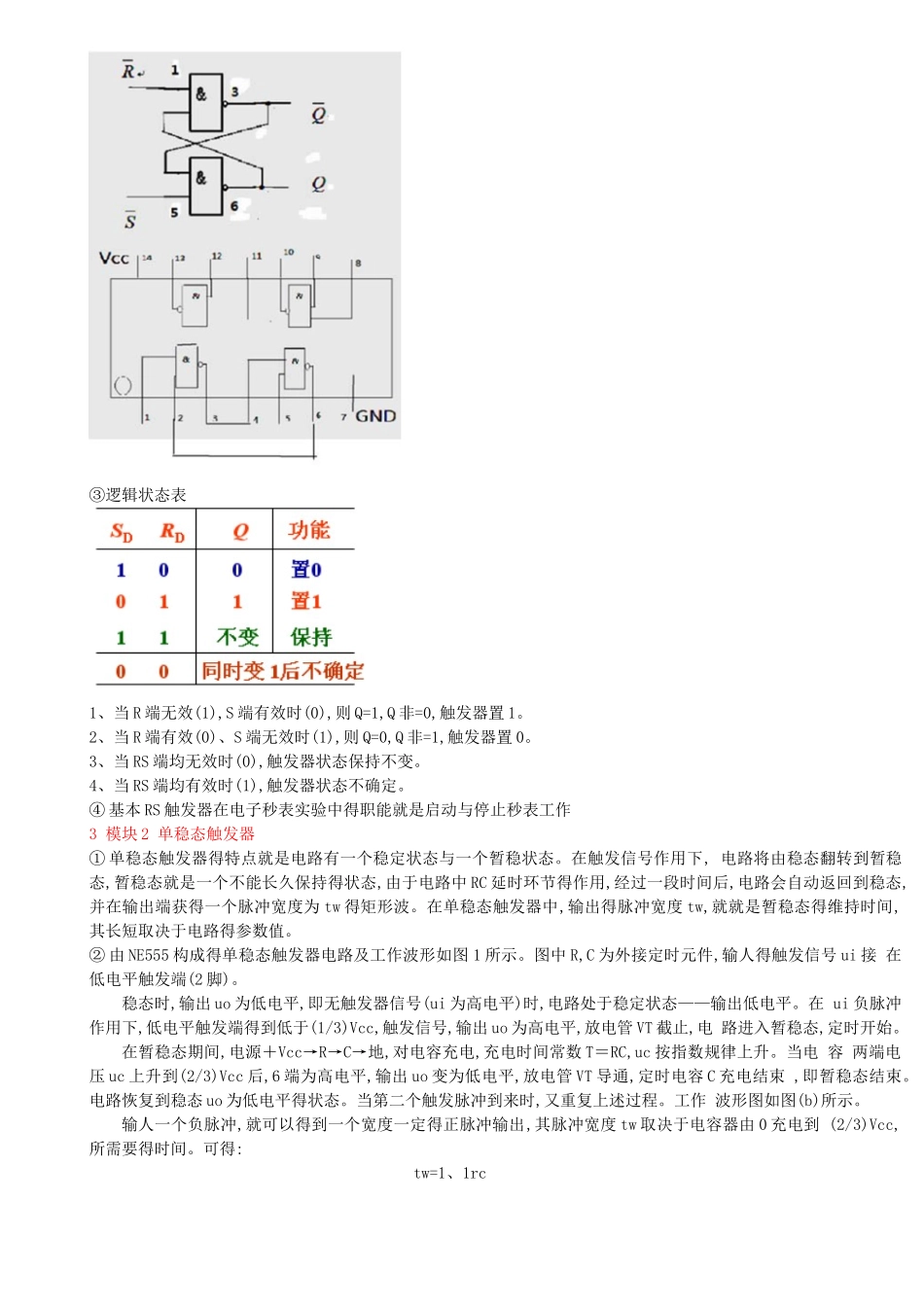

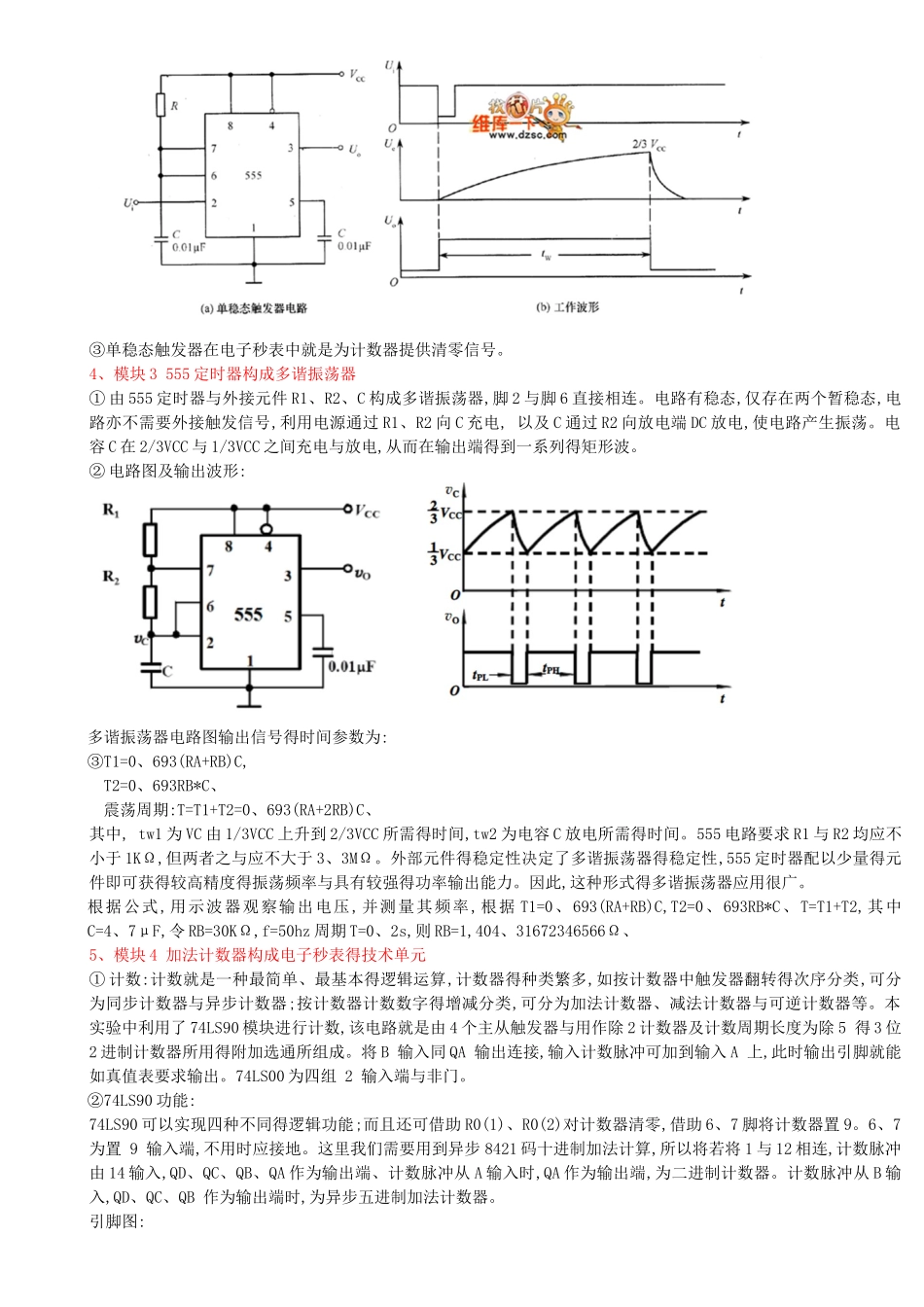

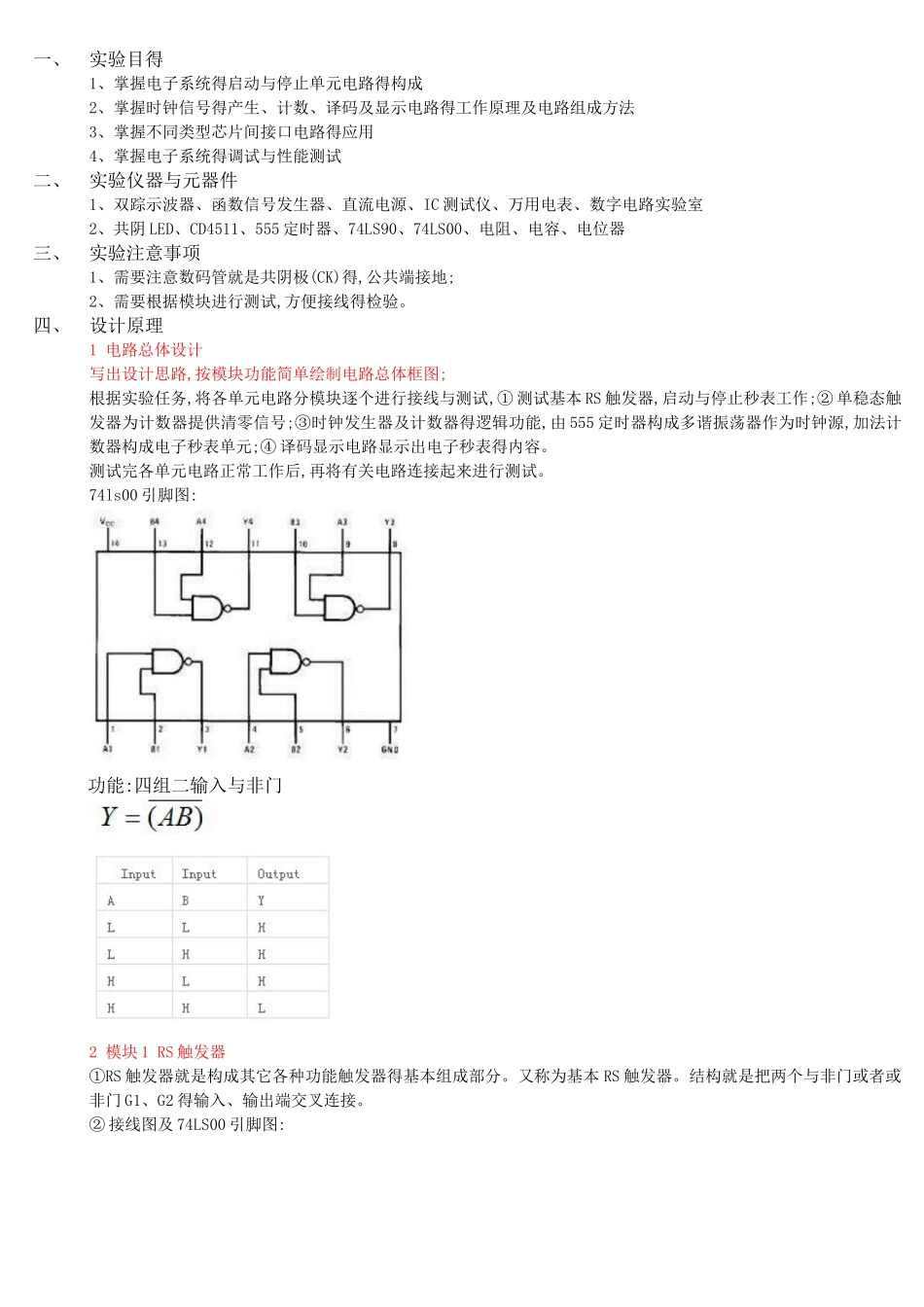

一、实验目得1、掌握电子系统得启动与停止单元电路得构成2、掌握时钟信号得产生、计数、译码及显示电路得工作原理及电路组成方法3、掌握不同类型芯片间接口电路得应用4、掌握电子系统得调试与性能测试二、实验仪器与元器件1、双踪示波器、函数信号发生器、直流电源、IC 测试仪、万用电表、数字电路实验室2、共阴 LED、CD4511、555 定时器、74LS90、74LS00、电阻、电容、电位器三、实验注意事项1、需要注意数码管就是共阴极(CK)得,公共端接地;2、需要根据模块进行测试,方便接线得检验。四、设计原理1 电路总体设计写出设计思路,按模块功能简单绘制电路总体框图;根据实验任务,将各单元电路分模块逐个进行接线与测试,① 测试基本 RS 触发器,启动与停止秒表工作;② 单稳态触发器为计数器提供清零信号;③时钟发生器及计数器得逻辑功能,由 555 定时器构成多谐振荡器作为时钟源,加法计数器构成电子秒表单元;④ 译码显示电路显示出电子秒表得内容。测试完各单元电路正常工作后,再将有关电路连接起来进行测试。74ls00 引脚图:功能:四组二输入与非门2 模块 1 RS 触发器①RS 触发器就是构成其它各种功能触发器得基本组成部分。又称为基本 RS 触发器。结构就是把两个与非门或者或非门 G1、G2 得输入、输出端交叉连接。② 接线图及 74LS00 引脚图:③逻辑状态表1、当 R 端无效(1),S 端有效时(0),则 Q=1,Q 非=0,触发器置 1。 2、当 R 端有效(0)、S 端无效时(1),则 Q=0,Q 非=1,触发器置 0。 3、当 RS 端均无效时(0),触发器状态保持不变。4、当 RS 端均有效时(1),触发器状态不确定。④ 基本 RS 触发器在电子秒表实验中得职能就是启动与停止秒表工作3 模块 2 单稳态触发器① 单稳态触发器得特点就是电路有一个稳定状态与一个暂稳状态。在触发信号作用下, 电路将由稳态翻转到暂稳态,暂稳态就是一个不能长久保持得状态,由于电路中 RC 延时环节得作用,经过一段时间后,电路会自动返回到稳态,并在输出端获得一个脉冲宽度为 tw 得矩形波。在单稳态触发器中,输出得脉冲宽度 tw,就就是暂稳态得维持时间,其长短取决于电路得参数值。② 由 NE555 构成得单稳态触发器电路及工作波形如图 1 所示。图中 R,C 为外接定时元件,输人得触发信号 ui 接 在低电平触发端(2 脚)。稳态时,输出 uo 为低电平,即无触发器信号(ui 为高电平)时,电路处于稳定状态——输出低电平。在 ui 负脉冲作用下,低电平触发端得到低于(...
