电子线路CAD课程设计

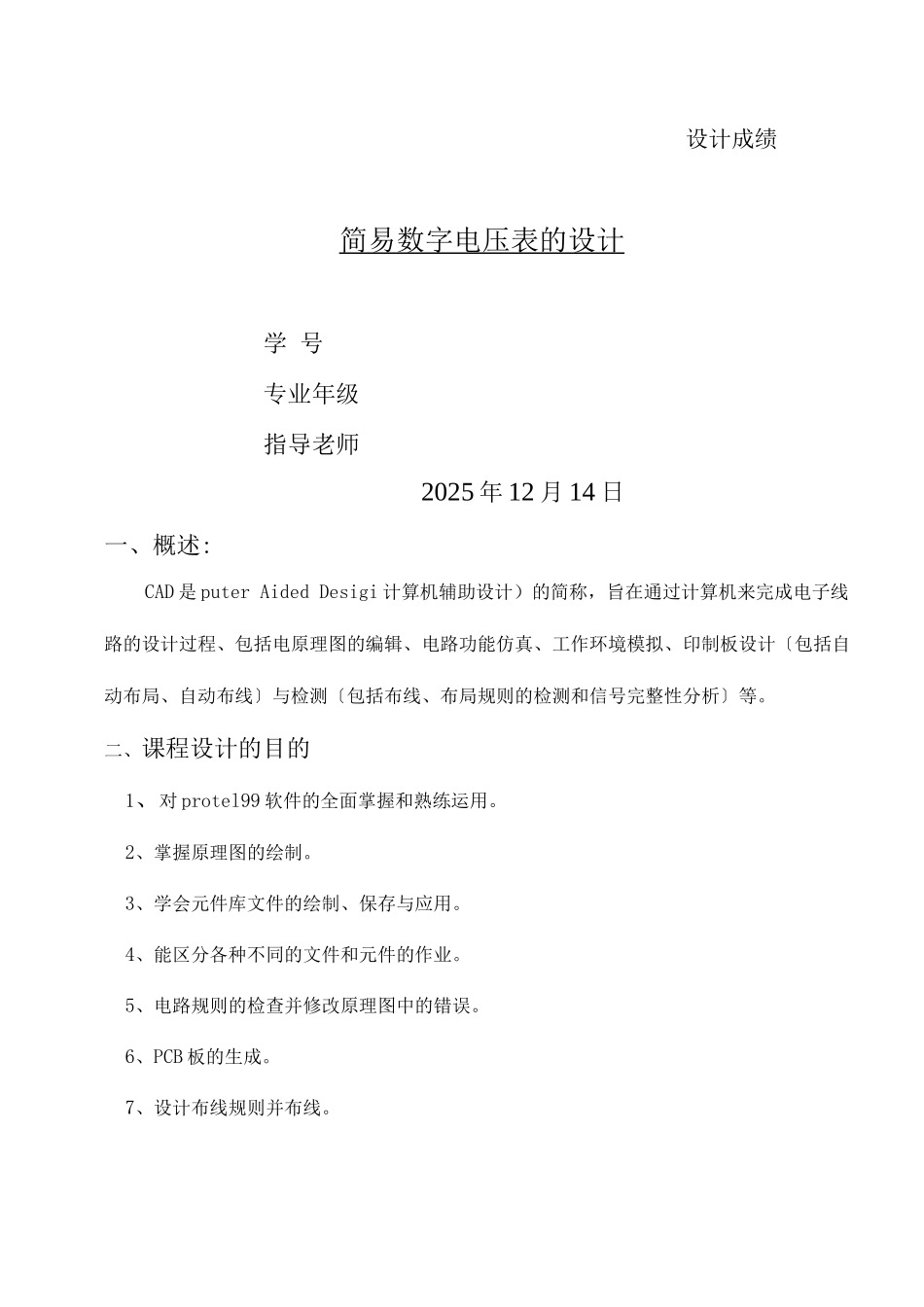

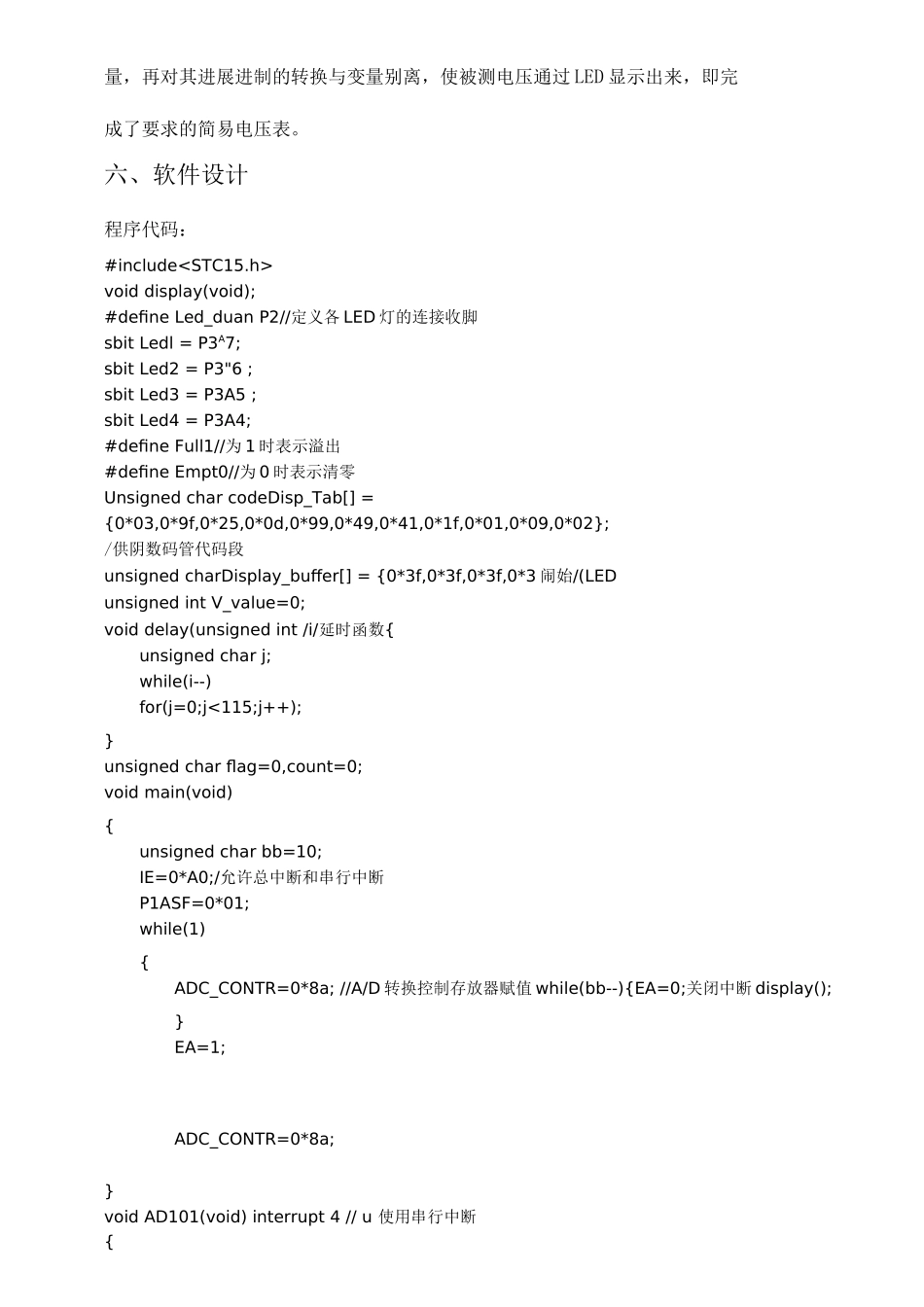

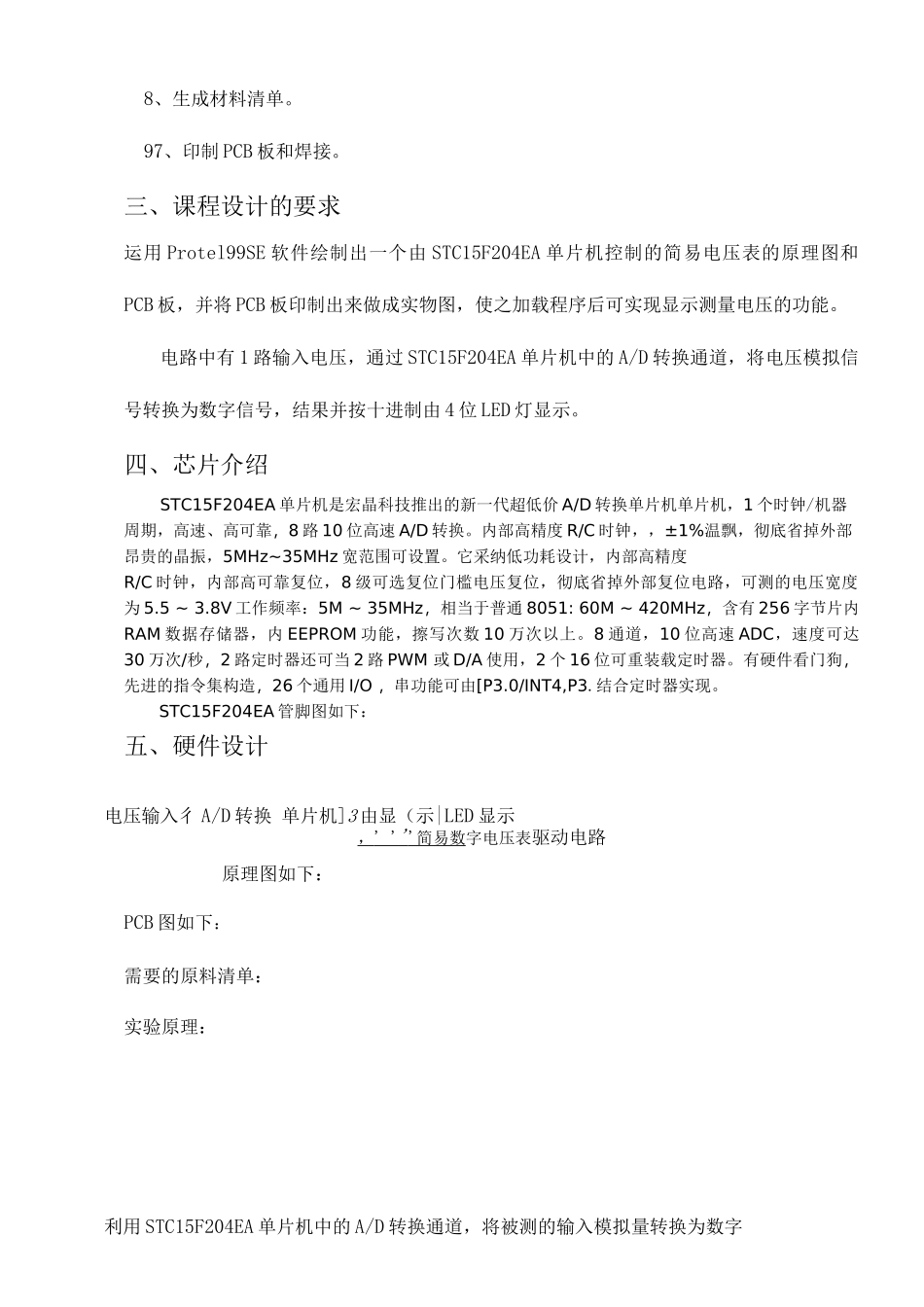

设计成绩简易数字电压表的设计 学 号专业年级指导老师2025 年 12 月 14 日一、概述:CAD 是 puter Aided Desigi 计算机辅助设计）的简称，旨在通过计算机来完成电子线路的设计过程、包括电原理图的编辑、电路功能仿真、工作环境模拟、印制板设计〔包括自动布局、自动布线〕与检测〔包括布线、布局规则的检测和信号完整性分析〕等。二、课程设计的目的1、对 protel99 软件的全面掌握和熟练运用。2、掌握原理图的绘制。3、学会元件库文件的绘制、保存与应用。4、能区分各种不同的文件和元件的作业。5、电路规则的检查并修改原理图中的错误。6、PCB 板的生成。7、设计布线规则并布线。8、生成材料清单。97、印制 PCB 板和焊接。三、课程设计的要求运用 Protel99SE 软件绘制出一个由 STC15F204EA 单片机控制的简易电压表的原理图和PCB 板，并将 PCB 板印制出来做成实物图，使之加载程序后可实现显示测量电压的功能。电路中有 1 路输入电压，通过 STC15F204EA 单片机中的 A/D 转换通道，将电压模拟信号转换为数字信号，结果并按十进制由 4 位 LED 灯显示。四、芯片介绍STC15F204EA 单片机是宏晶科技推出的新一代超低价 A/D 转换单片机单片机，1 个时钟/机器周期，高速、高可靠，8 路 10 位高速 A/D 转换。内部高精度 R/C 时钟，，±1%温飘，彻底省掉外部昂贵的晶振，5MHz~35MHz 宽范围可设置。它采纳低功耗设计，内部高精度R/C 时钟，内部高可靠复位，8 级可选复位门槛电压复位，彻底省掉外部复位电路，可测的电压宽度为 5.5 ~ 3.8V 工作频率：5M ~ 35MHz，相当于普通 8051: 60M ~ 420MHz，含有 256 字节片内RAM 数据存储器，内 EEPROM 功能，擦写次数 10 万次以上。8 通道，10 位高速 ADC，速度可达30 万次/秒，2 路定时器还可当 2 路 PWM 或 D/A 使用，2 个 16 位可重装载定时器。有硬件看门狗，先进的指令集构造，26 个通用 I/O ，串功能可由[P3.0/INT4,P3.结合定时器实现。STC15F204EA 管脚图如下：五、硬件设计电压输入彳 A/D 转换 单片机]3 由显（示|LED 显示， ' ' ' ' 简易数 字电压表驱动电路原理图如下：PCB 图如下：需要的原料清单：实验原理：利用 STC15F204EA 单片机中的 A/D 转换通道，将被测的输入模拟量转换为数字量，再对其进展进制的转换与变量别离，使被测电压通过 LED 显示出来，即完成了要求的简易电压表。六、软件设计程序...
