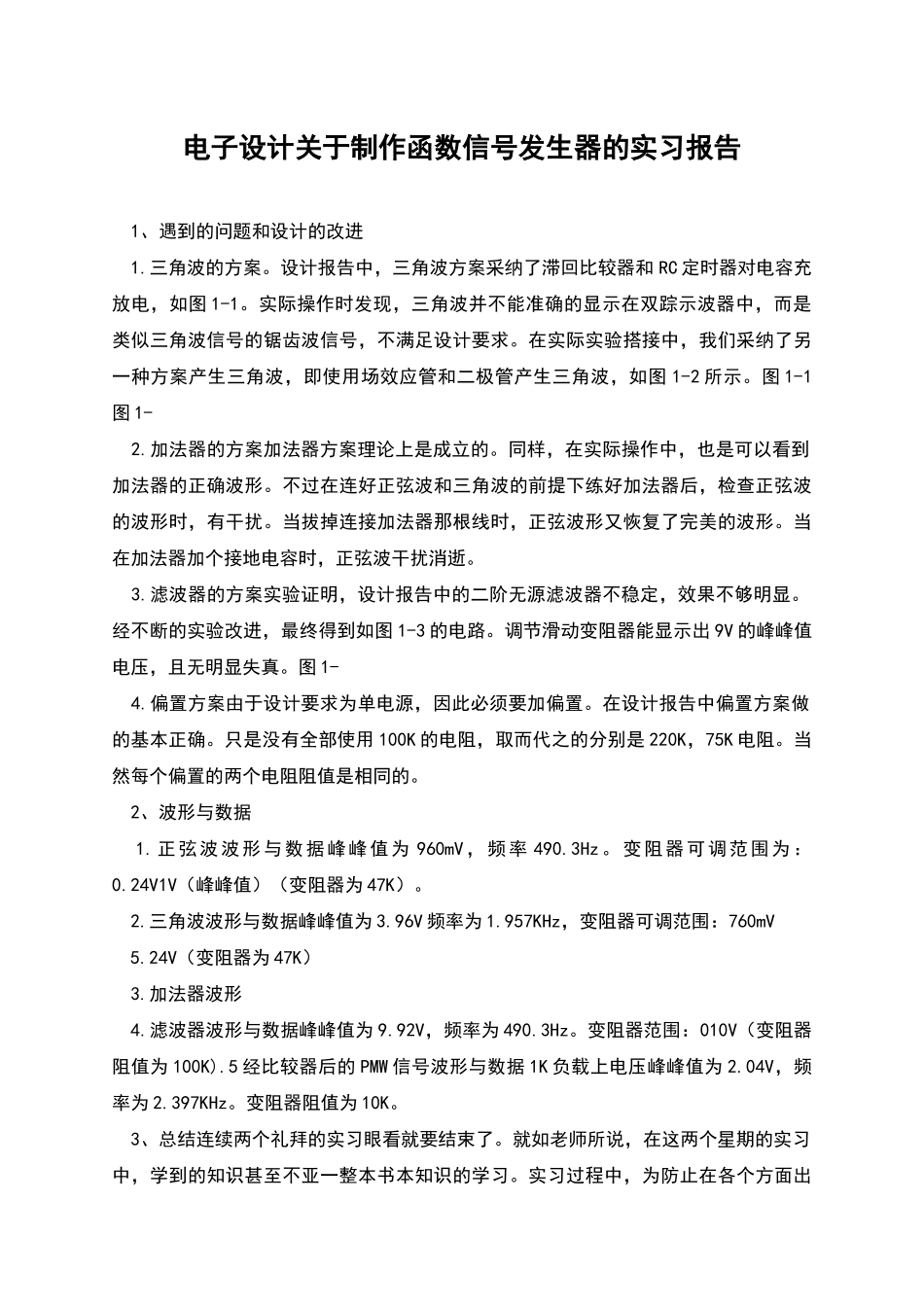

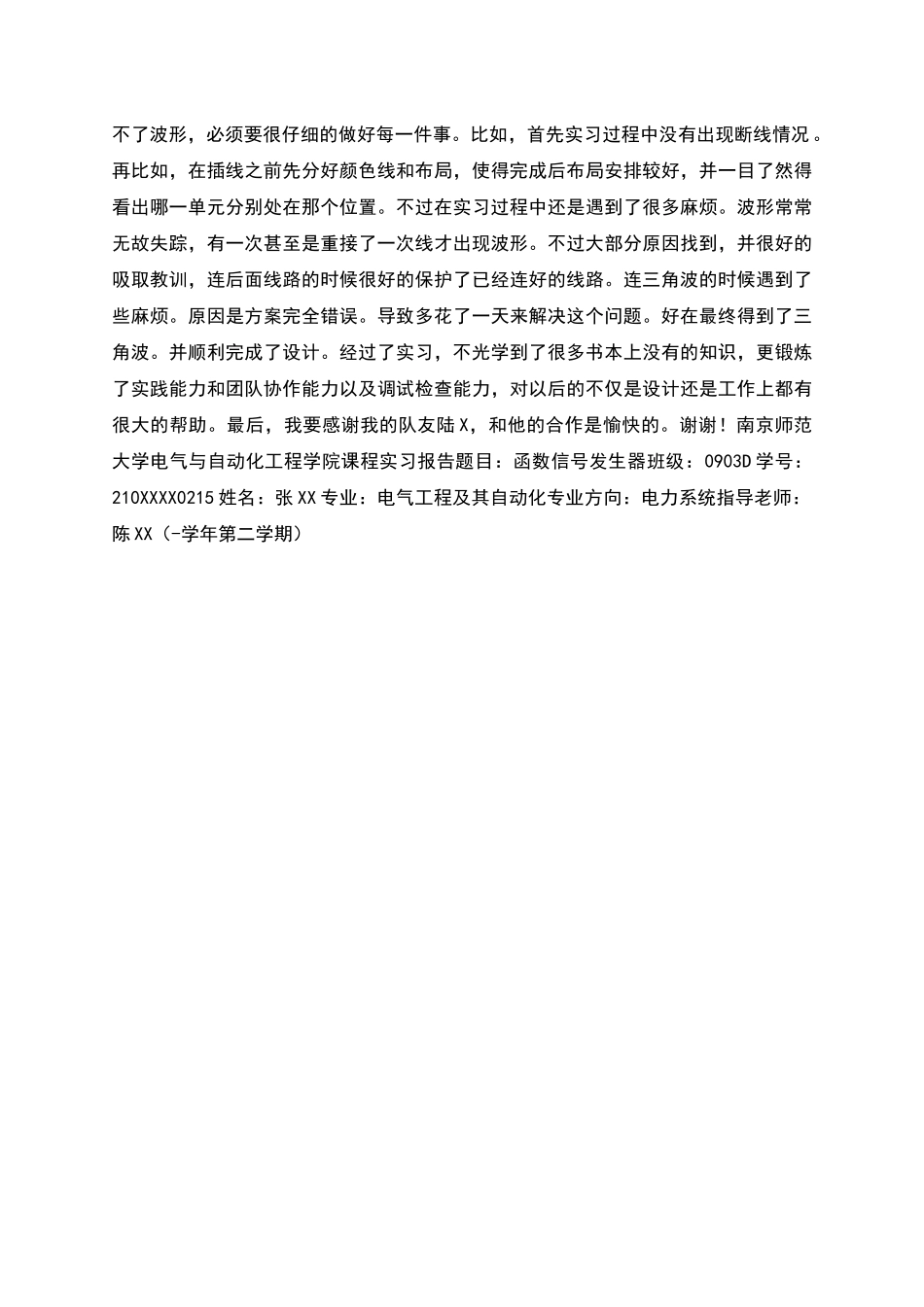

电子设计关于制作函数信号发生器的实习报告 1、遇到的问题和设计的改进 1.三角波的方案。设计报告中，三角波方案采纳了滞回比较器和 RC 定时器对电容充放电，如图 1-1。实际操作时发现，三角波并不能准确的显示在双踪示波器中，而是类似三角波信号的锯齿波信号，不满足设计要求。在实际实验搭接中，我们采纳了另一种方案产生三角波，即使用场效应管和二极管产生三角波，如图 1-2 所示。图 1-1图 1- 2.加法器的方案加法器方案理论上是成立的。同样，在实际操作中，也是可以看到加法器的正确波形。不过在连好正弦波和三角波的前提下练好加法器后，检查正弦波的波形时，有干扰。当拔掉连接加法器那根线时，正弦波形又恢复了完美的波形。当在加法器加个接地电容时，正弦波干扰消逝。 3.滤波器的方案实验证明，设计报告中的二阶无源滤波器不稳定，效果不够明显。经不断的实验改进，最终得到如图 1-3 的电路。调节滑动变阻器能显示出 9V 的峰峰值电压，且无明显失真。图 1- 4.偏置方案由于设计要求为单电源，因此必须要加偏置。在设计报告中偏置方案做的基本正确。只是没有全部使用 100K 的电阻，取而代之的分别是 220K，75K 电阻。当然每个偏置的两个电阻阻值是相同的。 2、波形与数据 1. 正弦波波形与数据峰峰值为 960mV，频率 490.3Hz。变阻器可调范围为：0.24V1V（峰峰值）（变阻器为 47K）。 2.三角波波形与数据峰峰值为 3.96V 频率为 1.957KHz，变阻器可调范围：760mV 5.24V（变阻器为 47K） 3.加法器波形 4.滤波器波形与数据峰峰值为 9.92V，频率为 490.3Hz。变阻器范围：010V（变阻器阻值为 100K).5 经比较器后的 PMW 信号波形与数据 1K 负载上电压峰峰值为 2.04V，频率为 2.397KHz。变阻器阻值为 10K。 3、总结连续两个礼拜的实习眼看就要结束了。就如老师所说，在这两个星期的实习中，学到的知识甚至不亚一整本书本知识的学习。实习过程中，为防止在各个方面出不了波形，必须要很仔细的做好每一件事。比如，首先实习过程中没有出现断线情况 。再比如，在插线之前先分好颜色线和布局，使得完成后布局安排较好，并一目了然得看出哪一单元分别处在那个位置。不过在实习过程中还是遇到了很多麻烦。波形常常无故失踪，有一次甚至是重接了一次线才出现波形。不过大部分原因找到，并很好的吸取教训，连后面线路的时候很好的保护了已经连好的线路。连三角波的时候遇到了些麻烦。原因是方案完全错误。...
