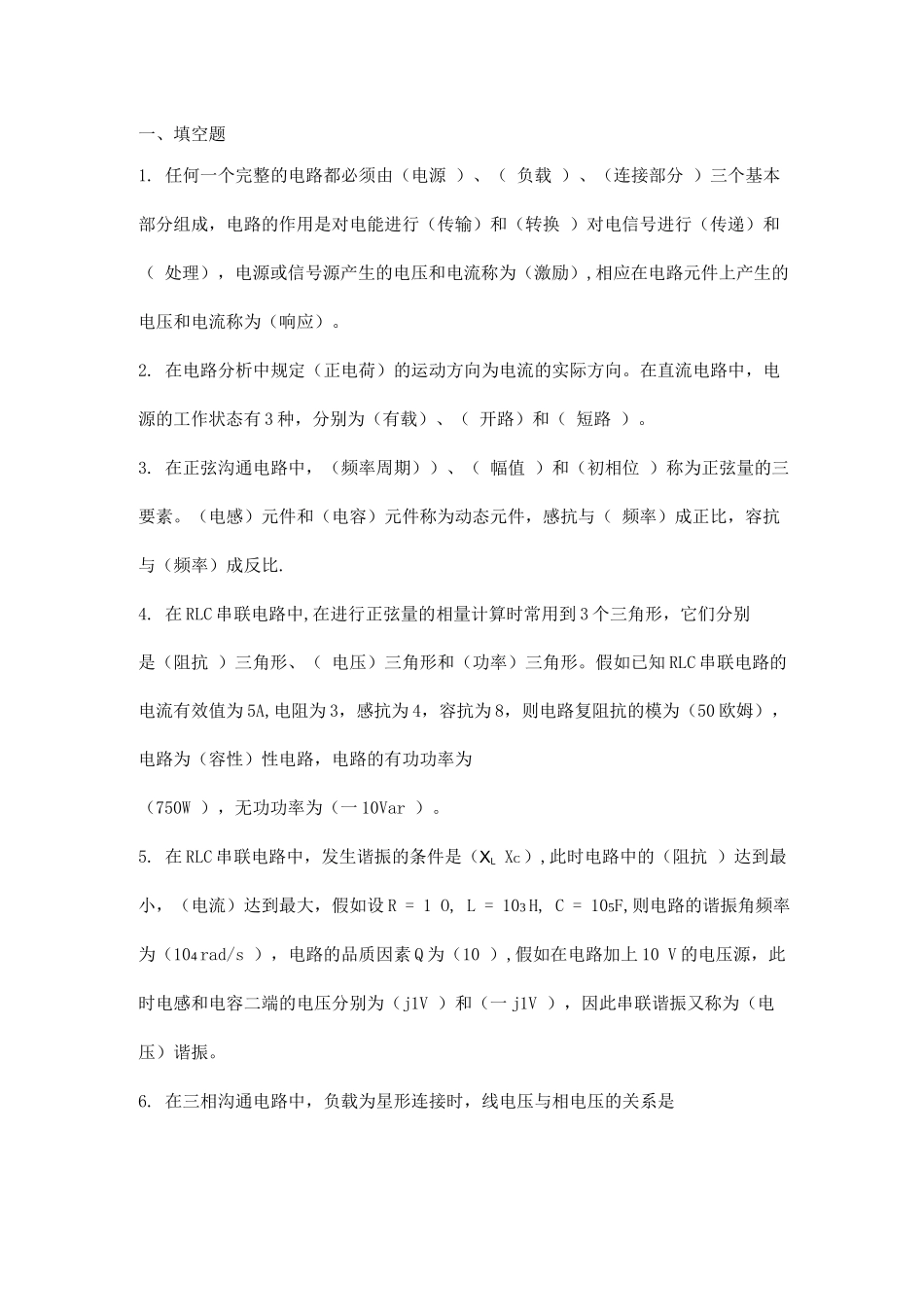

一、填空题1. 任何一个完整的电路都必须由（电源 ）、（ 负载 ）、（连接部分 ）三个基本部分组成，电路的作用是对电能进行（传输）和（转换 ）对电信号进行（传递）和（ 处理），电源或信号源产生的电压和电流称为（激励）,相应在电路元件上产生的电压和电流称为（响应）。2. 在电路分析中规定（正电荷）的运动方向为电流的实际方向。在直流电路中，电源的工作状态有 3 种，分别为（有载）、（ 开路）和（ 短路 ）。3. 在正弦沟通电路中，（频率周期））、（ 幅值 ）和（初相位 ）称为正弦量的三要素。（电感）元件和（电容）元件称为动态元件，感抗与（ 频率）成正比，容抗与（频率）成反比.4. 在 RLC 串联电路中,在进行正弦量的相量计算时常用到 3 个三角形，它们分别是（阻抗 ）三角形、（ 电压）三角形和（功率）三角形。假如已知 RLC 串联电路的电流有效值为 5A,电阻为 3，感抗为 4，容抗为 8，则电路复阻抗的模为（50 欧姆），电路为（容性）性电路，电路的有功功率为（750W ），无功功率为（一 10Var ）。5. 在 RLC 串联电路中，发生谐振的条件是（XL XC ）,此时电路中的（阻抗 ）达到最小，（电流）达到最大，假如设 R = 1 O, L = 103 H, C = 105F,则电路的谐振角频率为（104 rad/s ），电路的品质因素 Q 为（10 ）,假如在电路加上 10 V 的电压源，此时电感和电容二端的电压分别为（j1V ）和（一 j1V ），因此串联谐振又称为（电压）谐振。6. 在三相沟通电路中，负载为星形连接时，线电压与相电压的关系是（U]捐 Up）线电流和相电流的关系是（I] Ip）,线电压和相电压的相位关系是（线电压超前相电压 30 ）。负载为三角形连接时，线电压和相电压的关系是（U i U），线电流和相电流的关系是（％ J3I ），线电流和相电流的相位关系是（线电流滞后相电流 30）。7. 在沟通铁心线圈电路中，电路会产生功率损耗，除了（铜损）之外还有（ 铁损 ），主要由（ 磁滞）损耗和（涡流）损耗组成。磁性材料根据剩磁和矫顽磁力可分为（软磁）、（永磁）和（矩磁）三类。变压器可以进行（电压）变换、（电流）变换、（阻抗）变换.8. 电动机主要分为（沟通）电动机和（直流）电动机二大类.三相沟通异步电动机根据转子结构不同可分为（鼠笼式）和（绕线式 ）二种。电动机之所以能够转动，必须在定子线圈中产生一个（旋转磁场）。三相沟通异步电动机的定子电路和转子电路中的...
