电机与拖动课程设计

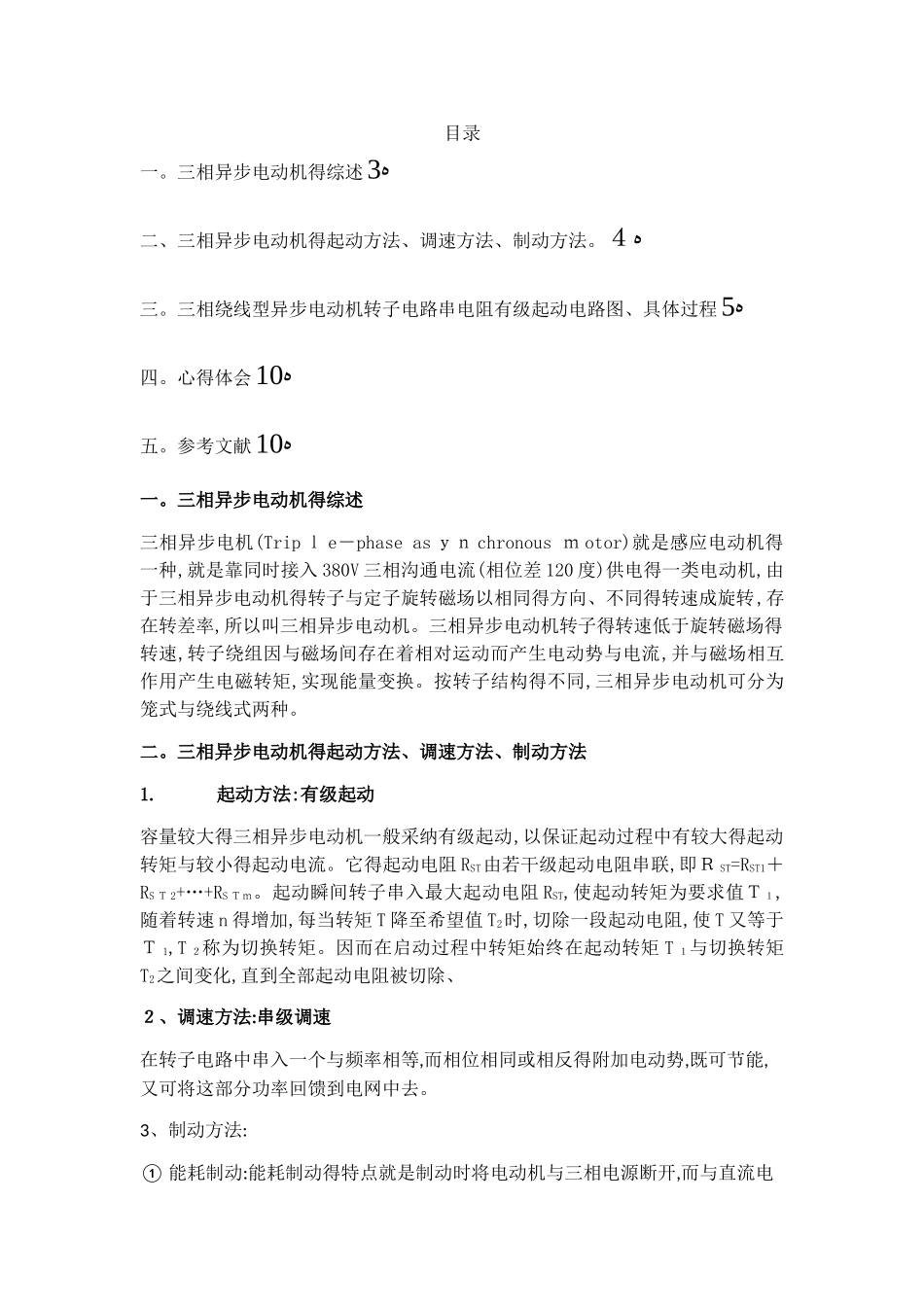

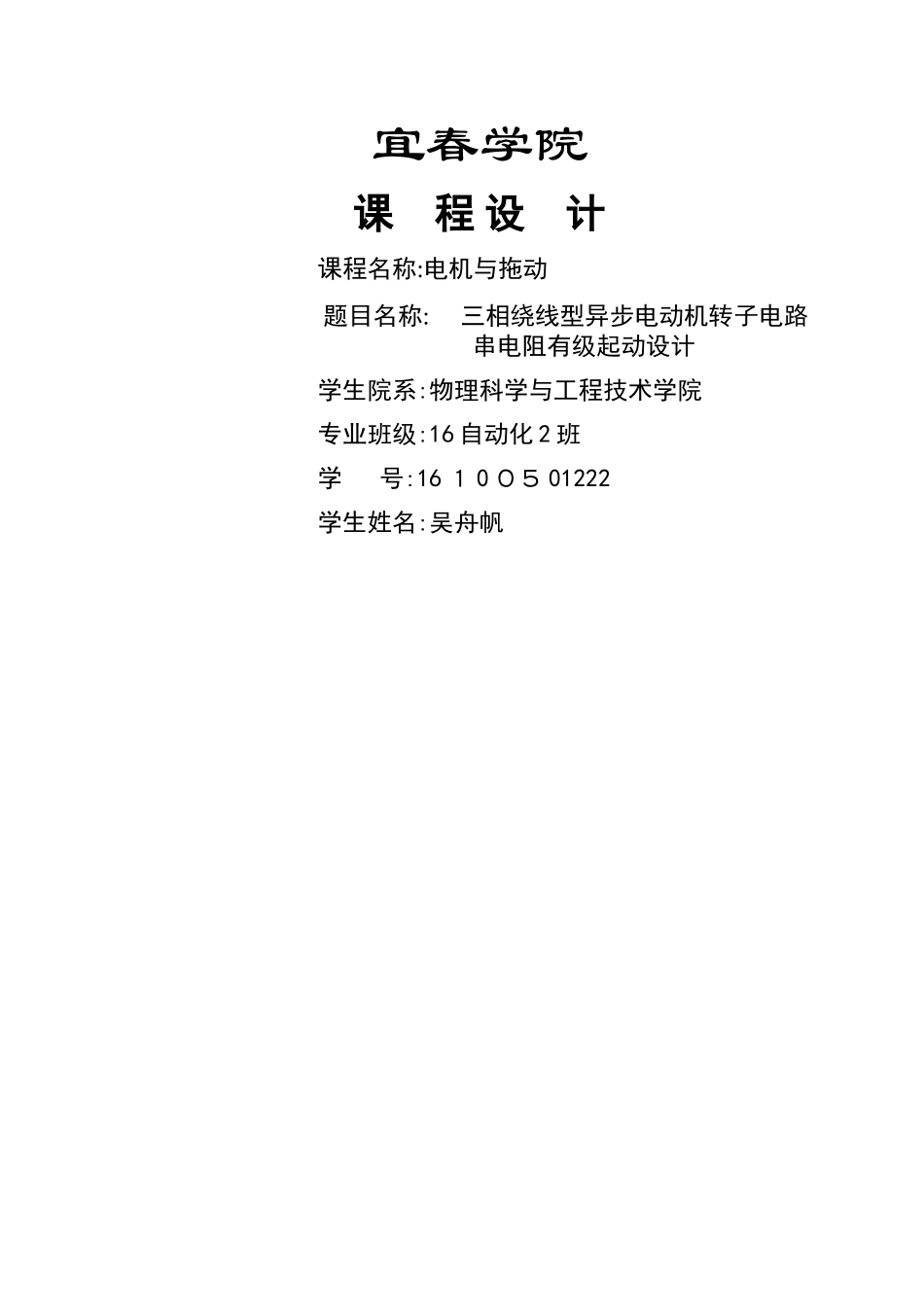

宜春学院课 程 设 计课程名称:电机与拖动题目名称: 三相绕线型异步电动机转子电路串电阻有级起动设计 学生院系:物理科学与工程技术学院专业班级:16 自动化 2 班学 号:16 １ 0 ０５ 01222学生姓名:吴舟帆目录一。三相异步电动机得综述ﻩ3二、三相异步电动机得起动方法、调速方法、制动方法。ﻩ４三。三相绕线型异步电动机转子电路串电阻有级起动电路图、具体过程ﻩ5四。心得体会ﻩ10五。参考文献ﻩ10一。三相异步电动机得综述三相异步电机(Trip ｌ e－phase as ｙｎ chronous ｍ otor)就是感应电动机得一种,就是靠同时接入 380V 三相沟通电流(相位差 120 度)供电得一类电动机,由于三相异步电动机得转子与定子旋转磁场以相同得方向、不同得转速成旋转,存在转差率,所以叫三相异步电动机。三相异步电动机转子得转速低于旋转磁场得转速,转子绕组因与磁场间存在着相对运动而产生电动势与电流,并与磁场相互作用产生电磁转矩,实现能量变换。按转子结构得不同,三相异步电动机可分为笼式与绕线式两种。二。三相异步电动机得起动方法、调速方法、制动方法1.起动方法:有级起动容量较大得三相异步电动机一般采纳有级起动,以保证起动过程中有较大得起动转矩与较小得起动电流。它得起动电阻 RST由若干级起动电阻串联,即Ｒ ST=RST1＋RS Ｔ 2+…+RS Ｔｍ。起动瞬间转子串入最大起动电阻 RST,使起动转矩为要求值Ｔ１,随着转速 n 得增加,每当转矩 T 降至希望值 T2时,切除一段起动电阻,使 T 又等于Ｔ 1,T ２称为切换转矩。因而在启动过程中转矩始终在起动转矩 T １与切换转矩T2之间变化,直到全部起动电阻被切除、２、调速方法:串级调速在转子电路中串入一个与频率相等,而相位相同或相反得附加电动势,既可节能,又可将这部分功率回馈到电网中去。3、制动方法:① 能耗制动:能耗制动得特点就是制动时将电动机与三相电源断开,而与直流电源接通,电动机像发电机一样,将拖动系统得动能转换成电能消耗在电机内部得电阻中,故名能耗制动。② 反接制动:反接制动得特点就是制动时旋转磁场得转向与转子得转向相反,转差率 s>1,所谓“反接"意即在此。从而使电磁转矩得方向与转子转向相反,成为制动转矩③ 回馈制动:回馈制动得特点时转子转速大于同步转速,转差率 s<0,电机处于发电机状态,将系统得动能转换成电能送回电网,故名回馈制动,又称再生制动、三．三相绕线型异步电动机转子电路串电阻有级起动电路图、具体过程① 选择起动转矩 T1T...
