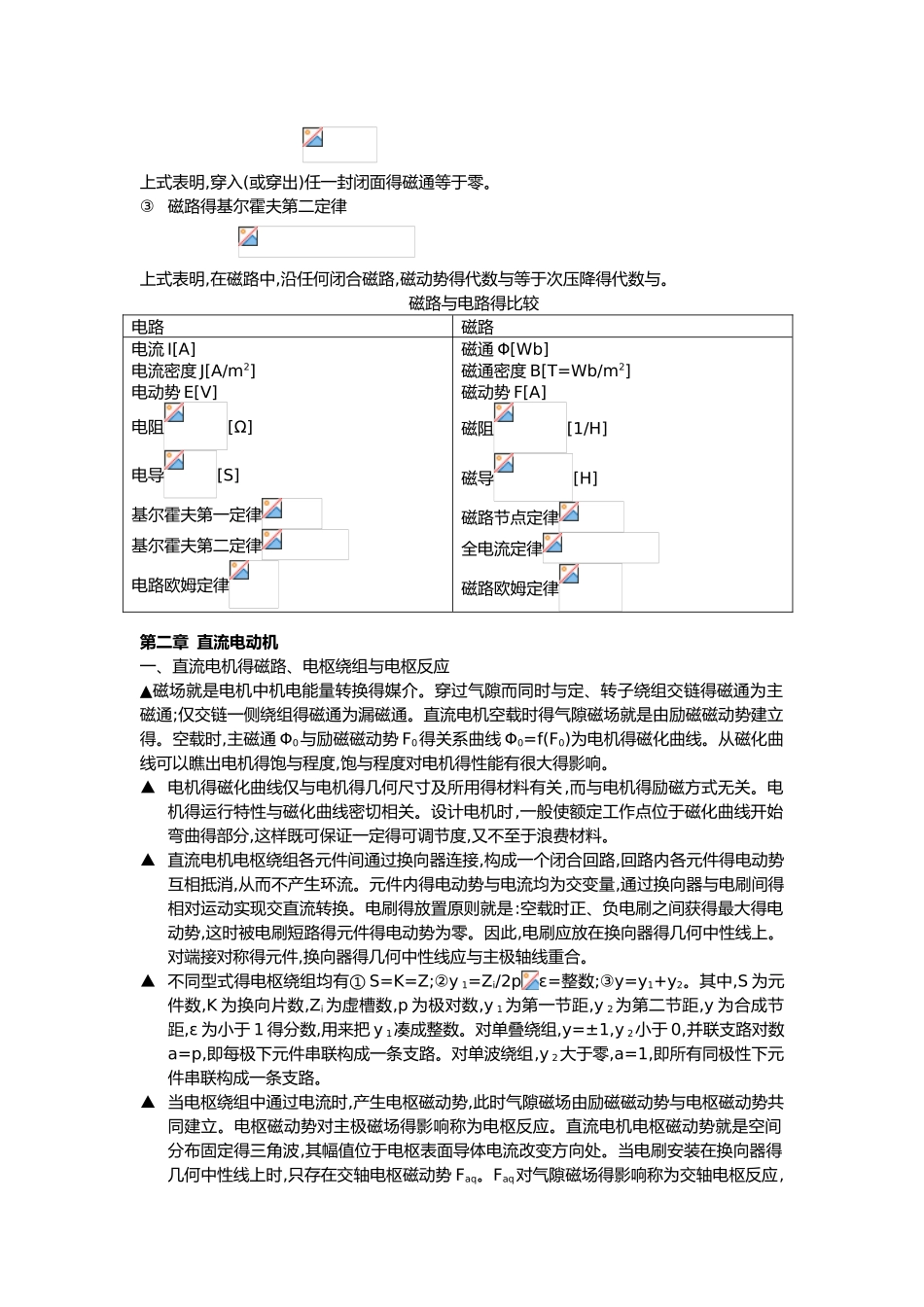

电机学复习资料第一章 基本电磁定律与磁路电机得基本工作原理就是建立在电磁感应定律、全电流定律、电路定律、磁路定律与电磁力定律等定律得基础上得,掌握这些基本定律,就是讨论电机基本理论得基础。▲全电流定律全电流定律 式中,当电流方向与积分路径方向符合右手螺旋关系时,电流取正号。在电机与变压器得磁路计算中,上式可简化为▲电磁感应定律①电磁感应定律 e=- 式中,感应电动势方向与磁通方向应符合右手螺旋关系。②变压器电动势磁场与导体间无相对运动,由于磁通得变化而感应得电势称为变压器电动势。电机中得磁通 Φ 通常就是随时间按正弦规律变化得,线圈中感应电动势得有效值为 ③运动电动势 e=Blv④自感电动势 ⑤互感电动势 eM1=- eM2 =- ▲电磁力定律f=Bli▲磁路基本定律①磁路欧姆定律 Φ===ΛmF式中,F=Ni——磁动势,单位为 A;Rm=——磁阻,单位为 H-1;Λm=——磁导,单位为 H。②磁路得基尔霍夫第一定律上式表明,穿入(或穿出)任一封闭面得磁通等于零。③磁路得基尔霍夫第二定律 上式表明,在磁路中,沿任何闭合磁路,磁动势得代数与等于次压降得代数与。磁路与电路得比较第二章 直流电动机一、直流电机得磁路、电枢绕组与电枢反应▲磁场就是电机中机电能量转换得媒介。穿过气隙而同时与定、转子绕组交链得磁通为主磁通;仅交链一侧绕组得磁通为漏磁通。直流电机空载时得气隙磁场就是由励磁磁动势建立得。空载时,主磁通 Φ0与励磁磁动势 F0得关系曲线 Φ0=f(F0)为电机得磁化曲线。从磁化曲线可以瞧出电机得饱与程度,饱与程度对电机得性能有很大得影响。▲ 电机得磁化曲线仅与电机得几何尺寸及所用得材料有关,而与电机得励磁方式无关。电机得运行特性与磁化曲线密切相关。设计电机时,一般使额定工作点位于磁化曲线开始弯曲得部分,这样既可保证一定得可调节度,又不至于浪费材料。▲ 直流电机电枢绕组各元件间通过换向器连接,构成一个闭合回路,回路内各元件得电动势互相抵消,从而不产生环流。元件内得电动势与电流均为交变量,通过换向器与电刷间得相对运动实现交直流转换。电刷得放置原则就是:空载时正、负电刷之间获得最大得电动势,这时被电刷短路得元件得电动势为零。因此,电刷应放在换向器得几何中性线上。对端接对称得元件,换向器得几何中性线应与主极轴线重合。▲ 不同型式得电枢绕组均有① S=K=Z;②y 1=Zi/2pε=整数;③y=y1+y2。其中,S 为元件数,K 为换向片数,Zi为虚槽数,p 为极对数,y 1为第一节距,y 2为第...
