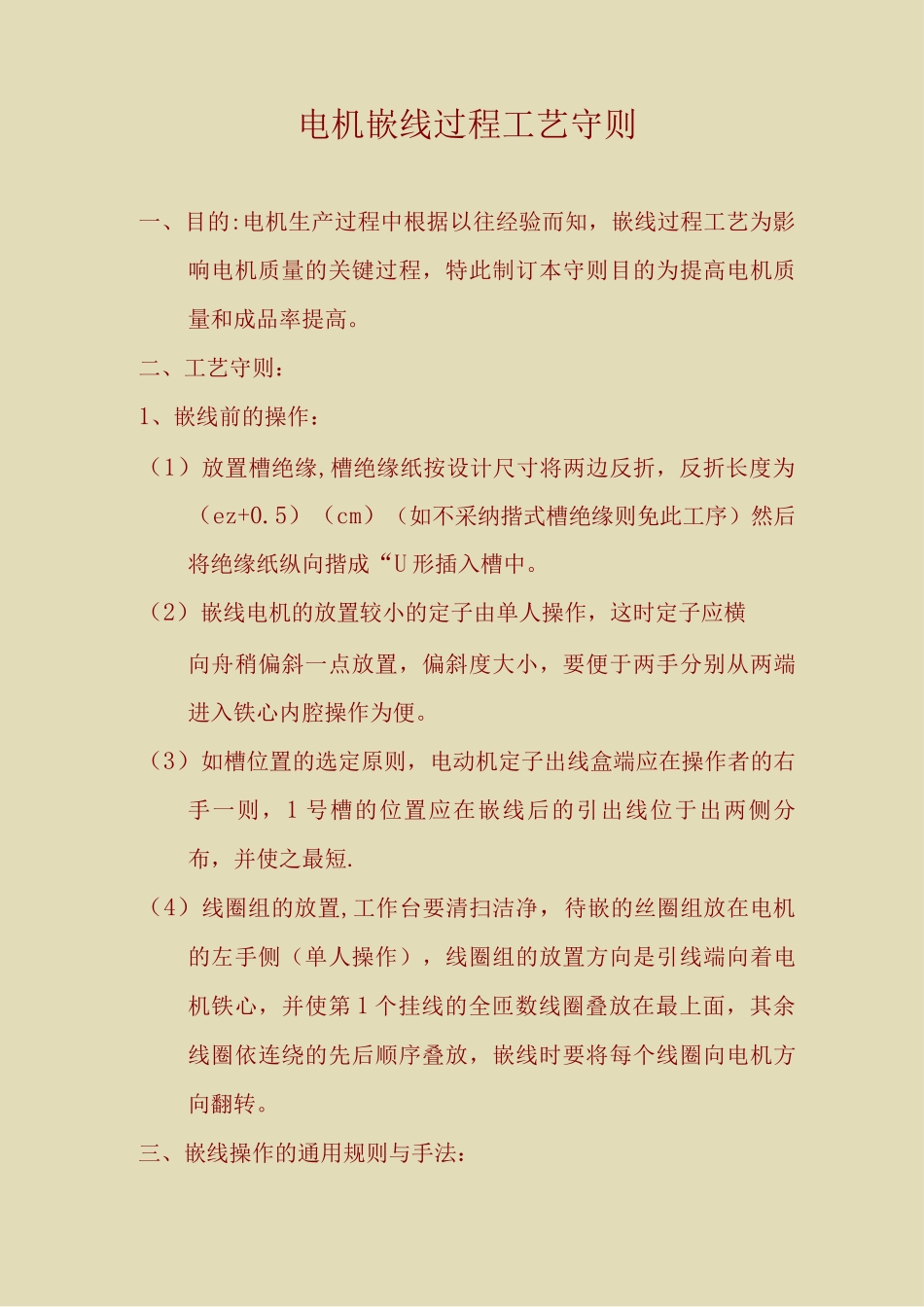

电机嵌线过程工艺守则一、目的:电机生产过程中根据以往经验而知，嵌线过程工艺为影响电机质量的关键过程，特此制订本守则目的为提高电机质量和成品率提高。二、工艺守则：1、嵌线前的操作：（1）放置槽绝缘,槽绝缘纸按设计尺寸将两边反折，反折长度为（ez+0.5）（cm）（如不采纳揩式槽绝缘则免此工序）然后将绝缘纸纵向揩成“U 形插入槽中。（2）嵌线电机的放置较小的定子由单人操作，这时定子应横向舟稍偏斜一点放置，偏斜度大小，要便于两手分别从两端进入铁心内腔操作为便。（3）如槽位置的选定原则，电动机定子出线盒端应在操作者的右手一则，1 号槽的位置应在嵌线后的引出线位于出两侧分布，并使之最短.（4）线圈组的放置,工作台要清扫洁净，待嵌的丝圈组放在电机的左手侧（单人操作），线圈组的放置方向是引线端向着电机铁心，并使第 1 个挂线的全匝数线圈叠放在最上面，其余线圈依连绕的先后顺序叠放，嵌线时要将每个线圈向电机方向翻转。三、嵌线操作的通用规则与手法：1、线圈的捏扁：（1）缩宽用两手的姆指导和食指分别抓压线圈直线转角部位，使线圈宽度压缩到进入子内腔时不致碰铁心。对于节距大的线圈，则将线圈横着并垂直于台面，用双手向下压缩线圈。（2）扭转把欲嵌线圈的下层边扎线解开，左手大姆指和食指捍住直线边靠转角部分，同样用右手指捏住上层边相应部位，将两边同向扭转.（3）捏扁 将右手移到下层边与左手配合，尽量将下层直线边靠转角处捏扁，然后左手不动，右手指边捏边向下滑动。使下边层梳理成扁平的一排形状，如扁度不够可多梳理几次。2、下层边（或沉边）的嵌入法:右手将捏扁后的有效边后端倾斜靠向铁心端面槽，左手从定子另一端伸入接住线圈，双手把有效边靠左段尽量压入槽内，然后左手慢慢向左拉动，右手一面防止槽导线骨出,一面梳理后边的导线，边移边压，来回扯动，使全部导线嵌入槽内.导线嵌入后，用骨线板将槽内导线单向梳理顺直.3、封槽： 一槽导线嵌完后,用双掌在槽两端部按压，再用压线板从槽进入，边进边轻轻撬压，使槽内导线密实,然后才可进行封操作。（1）、揩边式绝缘封：(a) 用长剪刀把凸出槽的绝缘纸齐平剪去；(b) 用卷纸划片把槽左边的绝缘纸卷折入槽内右边；(c) 用压线板将其压实后再将右边绝缘纸卷折入槽左边;(d) 再用压线板边压边移的同时，插入槽楔.(2)、槽封式绝缘封：(a) 用压线板将槽内导线压平后插入槽封条；(b) 压线板在封条上边移边压，并将槽楔顺势推入
