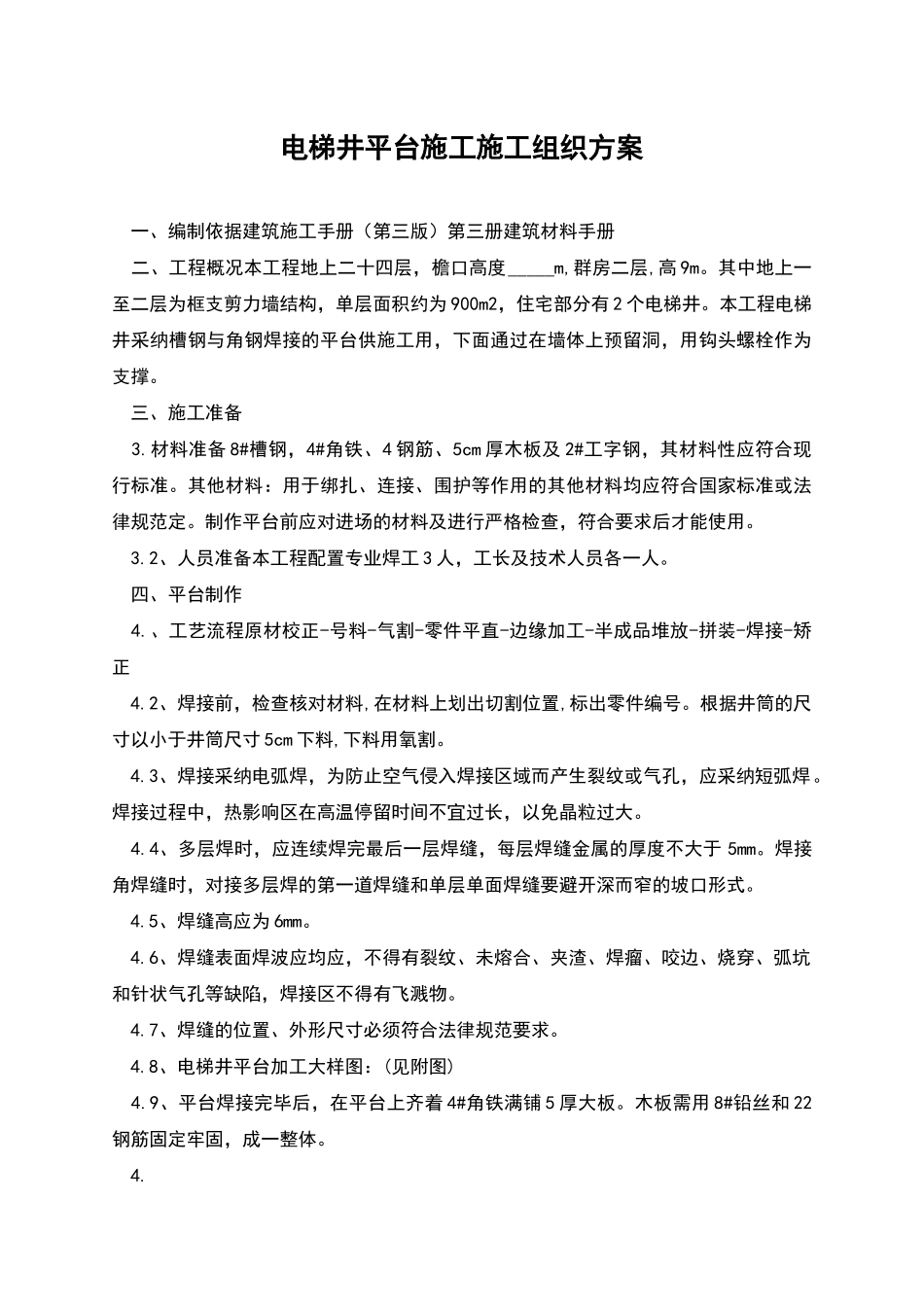

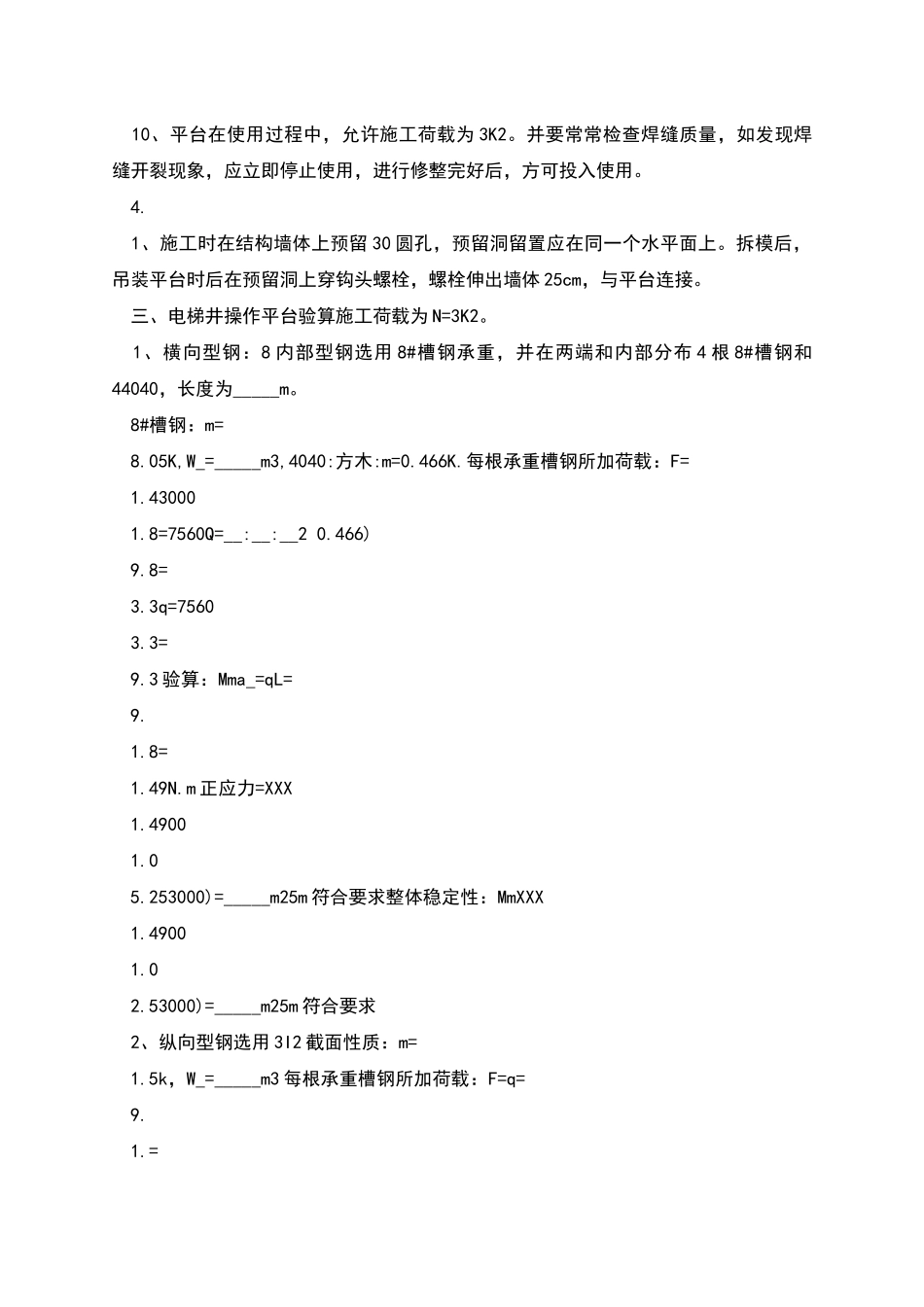

电梯井平台施工施工组织方案 一、编制依据建筑施工手册（第三版）第三册建筑材料手册 二、工程概况本工程地上二十四层，檐口高度_____m,群房二层,高 9m。其中地上一至二层为框支剪力墙结构，单层面积约为 900m2，住宅部分有 2 个电梯井。本工程电梯井采纳槽钢与角钢焊接的平台供施工用，下面通过在墙体上预留洞，用钩头螺栓作为支撑。 三、施工准备 3.材料准备 8#槽钢，4#角铁、4 钢筋、5cm 厚木板及 2#工字钢，其材料性应符合现行标准。其他材料：用于绑扎、连接、围护等作用的其他材料均应符合国家标准或法律规范定。制作平台前应对进场的材料及进行严格检查，符合要求后才能使用。 3.2、人员准备本工程配置专业焊工 3 人，工长及技术人员各一人。 四、平台制作 4.、工艺流程原材校正-号料-气割-零件平直-边缘加工-半成品堆放-拼装-焊接-矫正 4.2、焊接前，检查核对材料,在材料上划出切割位置,标出零件编号。根据井筒的尺寸以小于井筒尺寸 5cm 下料,下料用氧割。 4.3、焊接采纳电弧焊，为防止空气侵入焊接区域而产生裂纹或气孔，应采纳短弧焊。焊接过程中，热影响区在高温停留时间不宜过长，以免晶粒过大。 4.4、多层焊时，应连续焊完最后一层焊缝，每层焊缝金属的厚度不大于 5mm。焊接角焊缝时，对接多层焊的第一道焊缝和单层单面焊缝要避开深而窄的坡口形式。 4.5、焊缝高应为 6mm。 4.6、焊缝表面焊波应均应，不得有裂纹、未熔合、夹渣、焊瘤、咬边、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。 4.7、焊缝的位置、外形尺寸必须符合法律规范要求。 4.8、电梯井平台加工大样图：(见附图) 4.9、平台焊接完毕后，在平台上齐着 4#角铁满铺 5 厚大板。木板需用 8#铅丝和 22钢筋固定牢固，成一整体。 4. 10、平台在使用过程中，允许施工荷载为 3K2。并要常常检查焊缝质量，如发现焊缝开裂现象，应立即停止使用，进行修整完好后，方可投入使用。 4. 1、施工时在结构墙体上预留 30 圆孔，预留洞留置应在同一个水平面上。拆模后，吊装平台时后在预留洞上穿钩头螺栓，螺栓伸出墙体 25cm，与平台连接。 三、电梯井操作平台验算施工荷载为 N=3K2。 1、横向型钢：8 内部型钢选用 8#槽钢承重，并在两端和内部分布 4 根 8#槽钢和44040，长度为_____m。 8#槽钢：m= 8.05K,W_=_____m3,4040:方木:m=0.466K.每根承重槽钢所加荷载：F= 1.43000 1.8=7560Q=__:__:__2 0.466) 9.8= 3.3q=7560 3.3= ...
