电梯井模板支撑施工方案

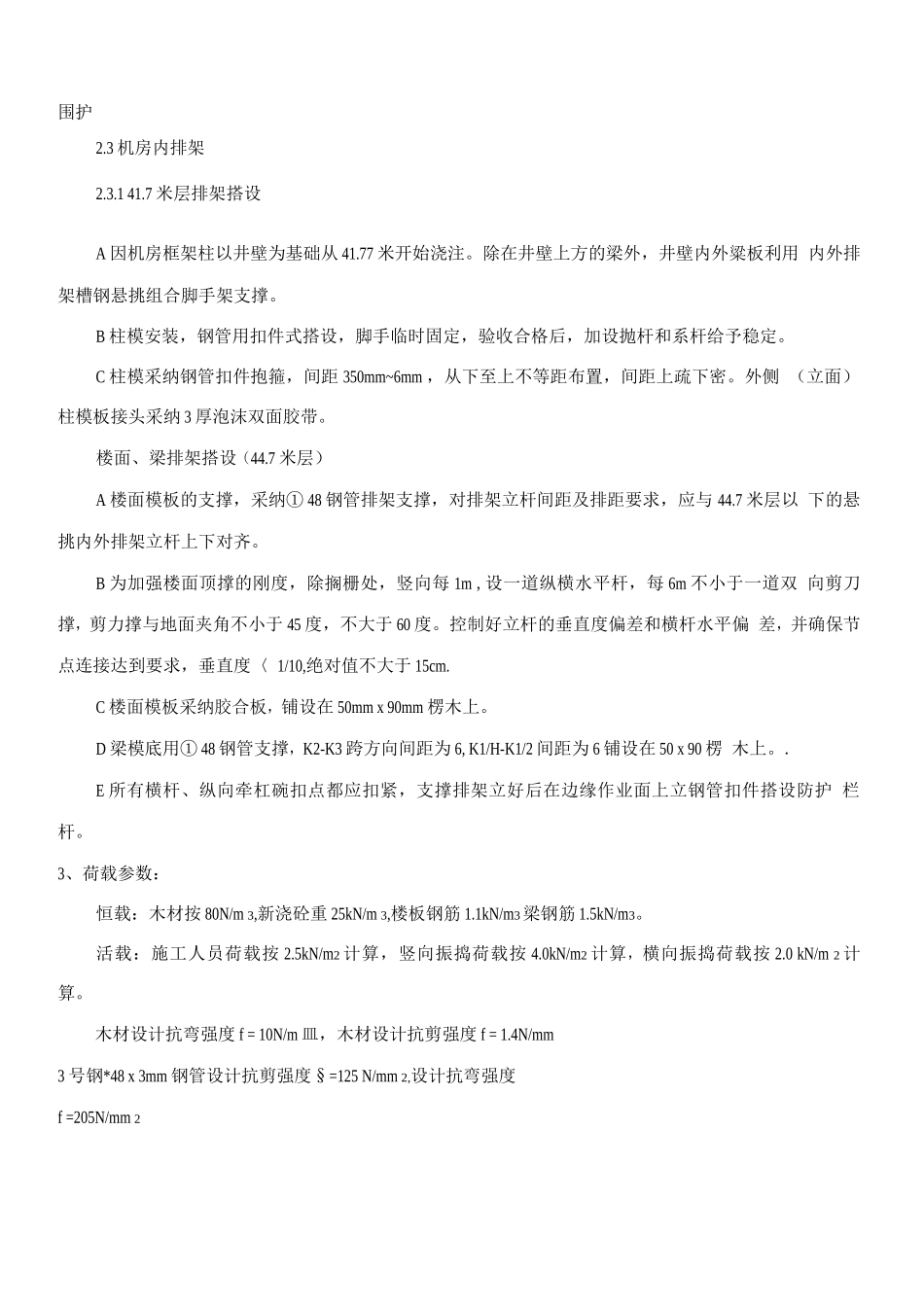

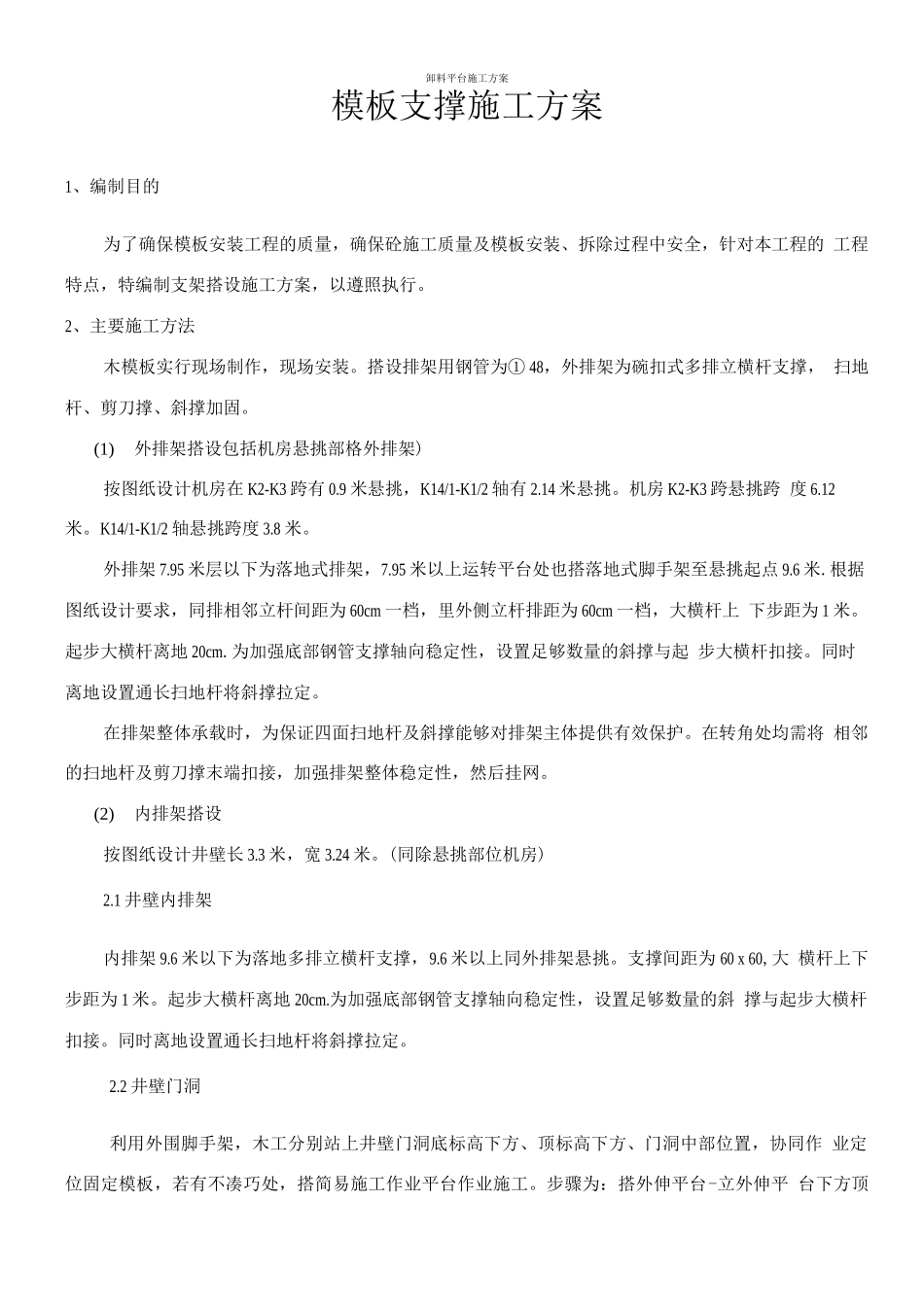

卸料平台施工方案模板支撑施工方案1、编制目的为了确保模板安装工程的质量，确保砼施工质量及模板安装、拆除过程中安全，针对本工程的 工程特点，特编制支架搭设施工方案，以遵照执行。2、主要施工方法木模板实行现场制作，现场安装。搭设排架用钢管为① 48，外排架为碗扣式多排立横杆支撑， 扫地杆、剪刀撑、斜撑加固。(1)外排架搭设包括机房悬挑部格外排架)按图纸设计机房在 K2-K3 跨有 0.9 米悬挑，K14/1-K1/2 轴有 2.14 米悬挑。机房 K2-K3 跨悬挑跨 度 6.12米。K14/1-K1/2 轴悬挑跨度 3.8 米。外排架 7.95 米层以下为落地式排架，7.95 米以上运转平台处也搭落地式脚手架至悬挑起点 9.6 米.根据图纸设计要求，同排相邻立杆间距为 60cm 一档，里外侧立杆排距为 60cm 一档，大横杆上 下步距为 1 米。起步大横杆离地 20cm.为加强底部钢管支撑轴向稳定性，设置足够数量的斜撑与起 步大横杆扣接。同时离地设置通长扫地杆将斜撑拉定。在排架整体承载时，为保证四面扫地杆及斜撑能够对排架主体提供有效保护。在转角处均需将 相邻的扫地杆及剪刀撑末端扣接，加强排架整体稳定性，然后挂网。(2)内排架搭设按图纸设计井壁长 3.3 米，宽 3.24 米。(同除悬挑部位机房)2.1 井壁内排架内排架 9.6 米以下为落地多排立横杆支撑，9.6 米以上同外排架悬挑。支撑间距为 60 x 60,大 横杆上下步距为 1 米。起步大横杆离地 20cm.为加强底部钢管支撑轴向稳定性，设置足够数量的斜 撑与起步大横杆扣接。同时离地设置通长扫地杆将斜撑拉定。2.2 井壁门洞利用外围脚手架，木工分别站上井壁门洞底标高下方、顶标高下方、门洞中部位置，协同作 业定位固定模板，若有不凑巧处，搭简易施工作业平台作业施工。步骤为：搭外伸平台-立外伸平 台下方顶撑-将钢管或钢性绳索外连平台和主脚手架上拉-平台边缘立栏杆围护-平台上方外挑挂网围护2.3 机房内排架2.3.1 41.7 米层排架搭设A 因机房框架柱以井壁为基础从 41.77 米开始浇注。除在井壁上方的梁外，井壁内外粱板利用 内外排架槽钢悬挑组合脚手架支撑。B 柱模安装，钢管用扣件式搭设，脚手临时固定，验收合格后，加设抛杆和系杆给予稳定。C 柱模采纳钢管扣件抱箍，间距 350mm~6mm ，从下至上不等距布置，间距上疏下密。外侧 （立面）柱模板接头采纳 3 厚泡沫双面胶带。楼面、梁排架搭设（44.7 米层）A 楼面模板的支撑，采纳① 48 钢管排架支撑，对排架立杆...
