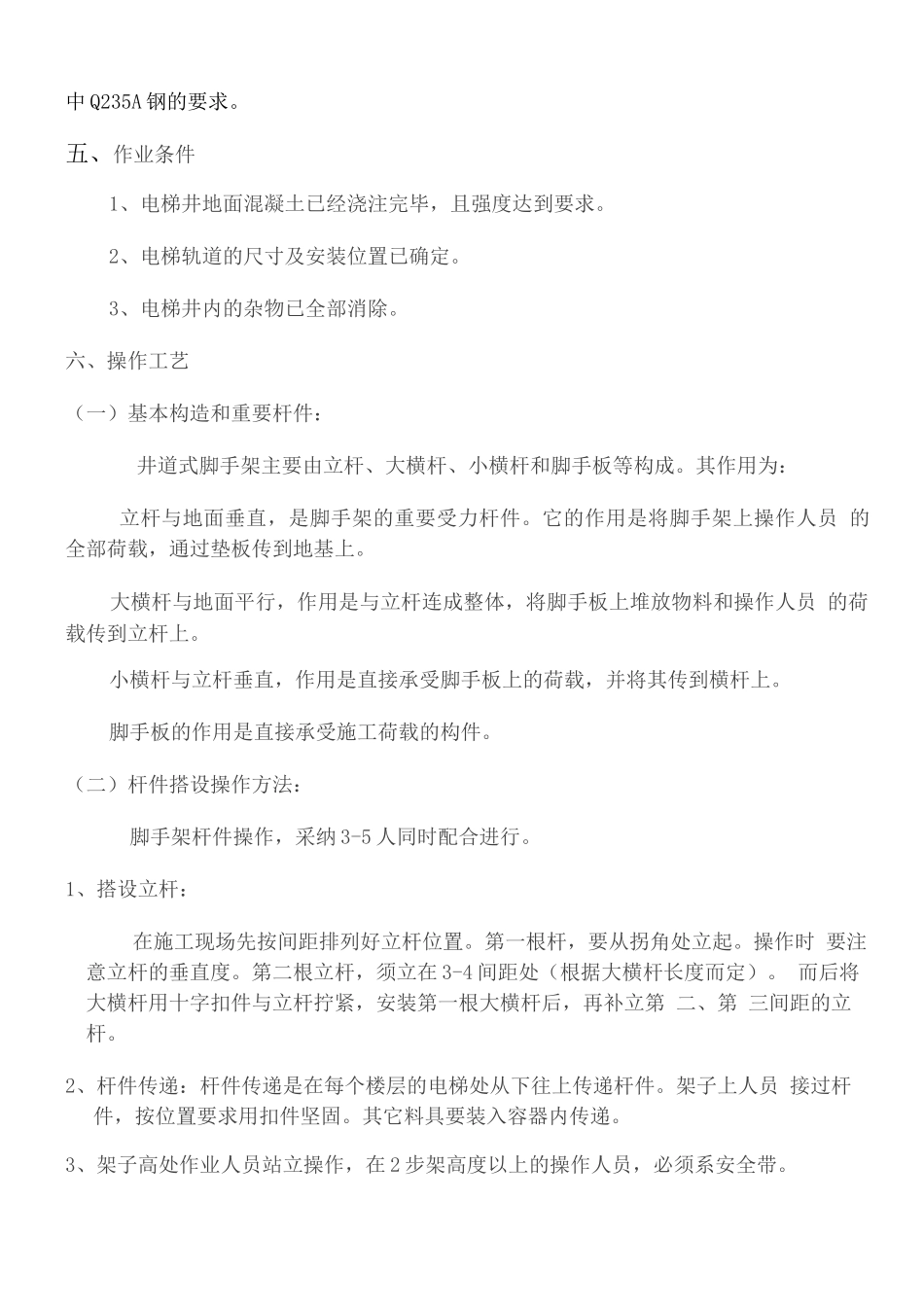

一、工程概况八五一一讨论所 A-5 集成中心、A-6 保障中心项目位于南京市江宁区科学园八五 一一所新区院内,工程建筑面积 15118m 2。A-5 集成中心地上三层,有一个电梯井,井道尺寸为 25mm x 2150mm,井道 总高度12.15 米;A-6 保障中心地上五层,有一个电梯井,井道尺寸为 2050mm x 20mm,井道总 高度19.35 米。二、编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》2、《建筑施工安全检查标准》3、《建筑结构静力计算手册》(第二版)4、《建筑结构荷载法律规范》5、相关设计图纸、设计变更等设计文件三、脚手架方案选择电梯井道内爬架采纳扣件式钢管落地脚手架。四、脚手架的材质要求1、钢管脚落地脚手架,选用外径 48mm ,壁厚 3.50mm ,钢材强度等级 Q235-A, 钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出 厂合格证。脚手架施工前必须将入场钢管取样,送有相关国家资质的试验单位,进 行钢管抗弯、抗拉等力学试验,试验结果满足设计要求后,方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件,应符合建设部《钢管脚手扣件 标准》JGJ22-85 的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、 缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应干整,活动部位灵 活,夹紧钢管时开处最小距离不小于 5mm。如使用旧扣件时,扣件必须取样送有 相关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求后方可 在施工中使用。3、搭设架子前应进行保养,除锈并统一涂色,颜色力求环境美观。脚手架立杆、 防护栏杆、踢脚杆统一漆黄色,剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白 相间色。4、脚手板、脚手片采纳符合有关要求。5、安全网采纳密目式安全网,网目应满足 20 目/1cm ,做耐贯穿试验不 穿透的单张网重量在 3kg 以上,颜色应满足环境效果要求,选用绿色。 要求阻燃,使用的安全网必须有产品生产许可证和质量合格证。6、连墙件采纳钢管,其材质应符合现行国家标准《碳素钢结构》(GB/T 7 )中 Q235A 钢的要求。五、作业条件1、电梯井地面混凝土已经浇注完毕,且强度达到要求。2、电梯轨道的尺寸及安装位置已确定。3、电梯井内的杂物已全部消除。六、操作工艺(一)基本构造和重要杆件:井道式脚手架主要由立杆、大横杆、小横杆和脚手板等构成。其作用为:立杆与地面垂直,是脚手架的重要受力杆件。它的作用是将脚...
