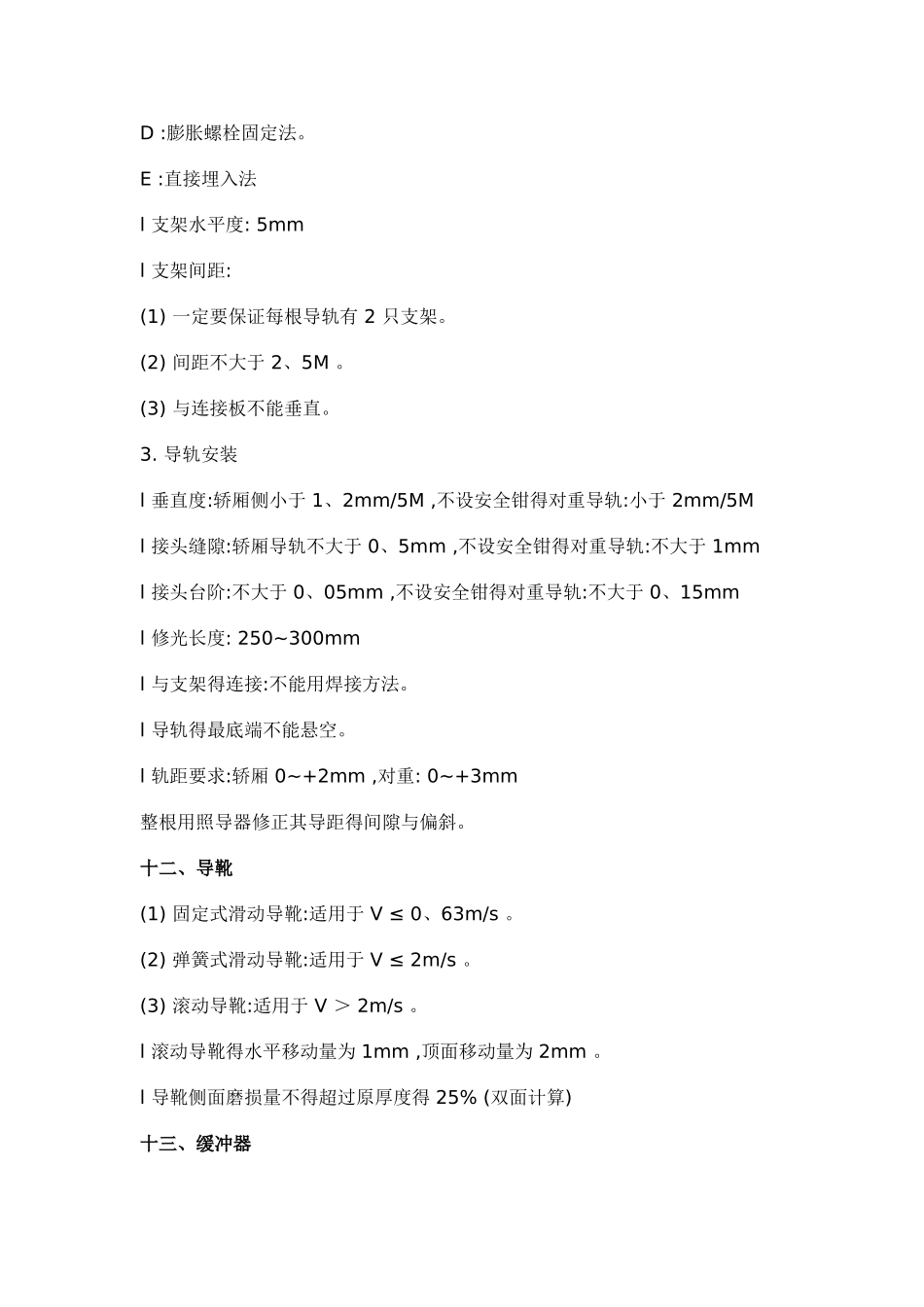

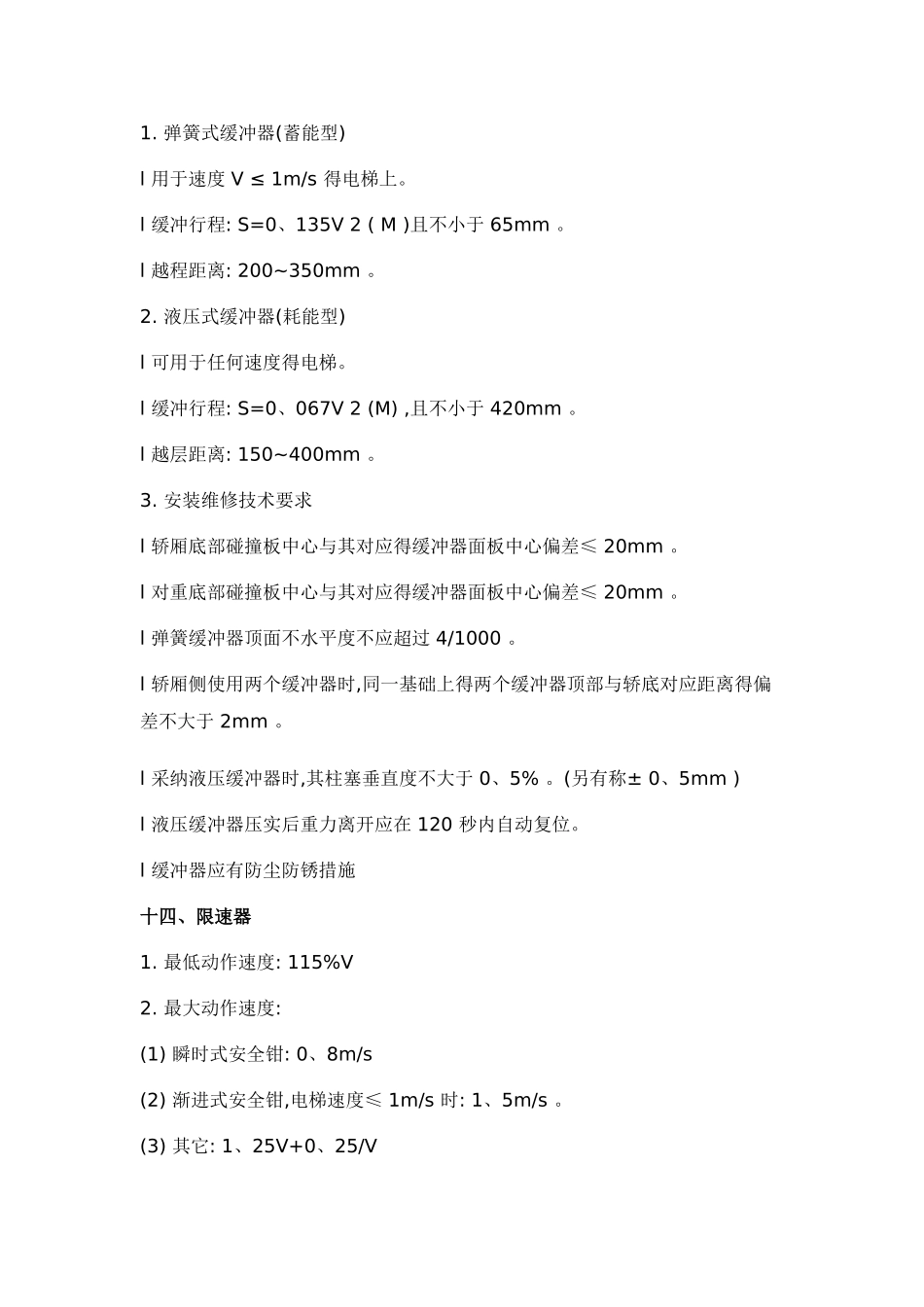

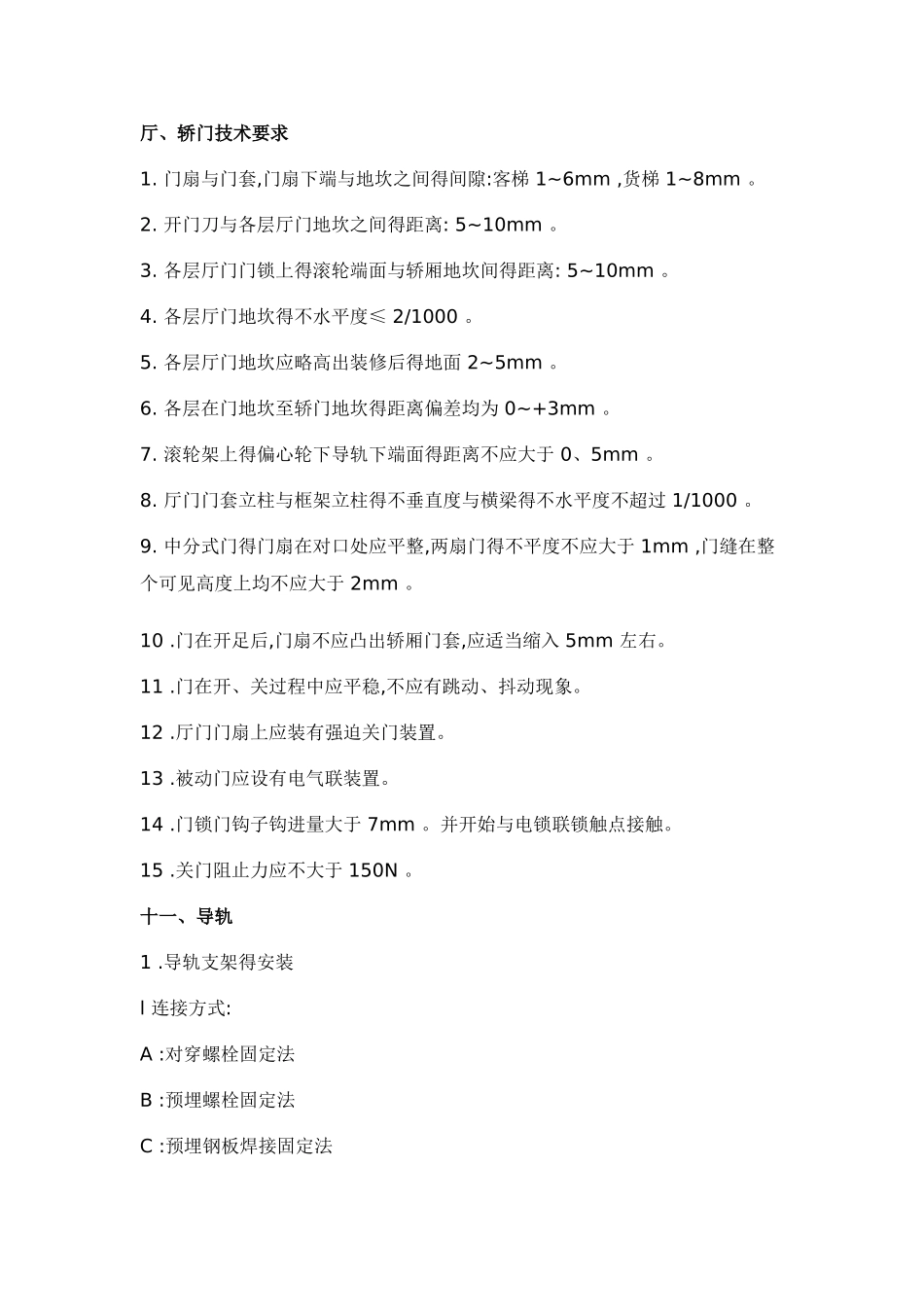

厅、轿门技术要求 1. 门扇与门套,门扇下端与地坎之间得间隙:客梯 1~6mm ,货梯 1~8mm 。 2. 开门刀与各层厅门地坎之间得距离: 5~10mm 。 3. 各层厅门门锁上得滚轮端面与轿厢地坎间得距离: 5~10mm 。 4. 各层厅门地坎得不水平度≤ 2/1000 。 5. 各层厅门地坎应略高出装修后得地面 2~5mm 。 6. 各层在门地坎至轿门地坎得距离偏差均为 0~+3mm 。 7. 滚轮架上得偏心轮下导轨下端面得距离不应大于 0、5mm 。 8. 厅门门套立柱与框架立柱得不垂直度与横梁得不水平度不超过 1/1000 。 9. 中分式门得门扇在对口处应平整,两扇门得不平度不应大于 1mm ,门缝在整个可见高度上均不应大于 2mm 。 10 .门在开足后,门扇不应凸出轿厢门套,应适当缩入 5mm 左右。 11 .门在开、关过程中应平稳,不应有跳动、抖动现象。 12 .厅门门扇上应装有强迫关门装置。 13 .被动门应设有电气联装置。 14 .门锁门钩子钩进量大于 7mm 。并开始与电锁联锁触点接触。 15 .关门阻止力应不大于 150N 。 十一、导轨 1 .导轨支架得安装 l 连接方式: A :对穿螺栓固定法 B :预埋螺栓固定法 C :预埋钢板焊接固定法 D :膨胀螺栓固定法。 E :直接埋入法 l 支架水平度: 5mm l 支架间距: (1) 一定要保证每根导轨有 2 只支架。 (2) 间距不大于 2、5M 。 (3) 与连接板不能垂直。 3. 导轨安装 l 垂直度:轿厢侧小于 1、2mm/5M ,不设安全钳得对重导轨:小于 2mm/5M l 接头缝隙:轿厢导轨不大于 0、5mm ,不设安全钳得对重导轨:不大于 1mm l 接头台阶:不大于 0、05mm ,不设安全钳得对重导轨:不大于 0、15mm l 修光长度: 250~300mm l 与支架得连接:不能用焊接方法。 l 导轨得最底端不能悬空。 l 轨距要求:轿厢 0~+2mm ,对重: 0~+3mm 整根用照导器修正其导距得间隙与偏斜。 十二、导靴 (1) 固定式滑动导靴:适用于 V ≤ 0、63m/s 。 (2) 弹簧式滑动导靴:适用于 V ≤ 2m/s 。 (3) 滚动导靴:适用于 V ＞ 2m/s 。 l 滚动导靴得水平移动量为 1mm ,顶面移动量为 2mm 。 l 导靴侧面磨损量不得超过原厚度得 25% (双面计算) 十三、缓冲器 1. 弹簧式缓冲器(蓄能型) l 用于速度 V ≤ 1m/s 得电梯上。 l 缓冲行程: S=0、135V 2 ( M )且不小于 65mm 。 l 越程距离: 200~350mm 。 2. 液压式缓冲器(耗能型) l 可用于任何速度得电梯。 l 缓...
