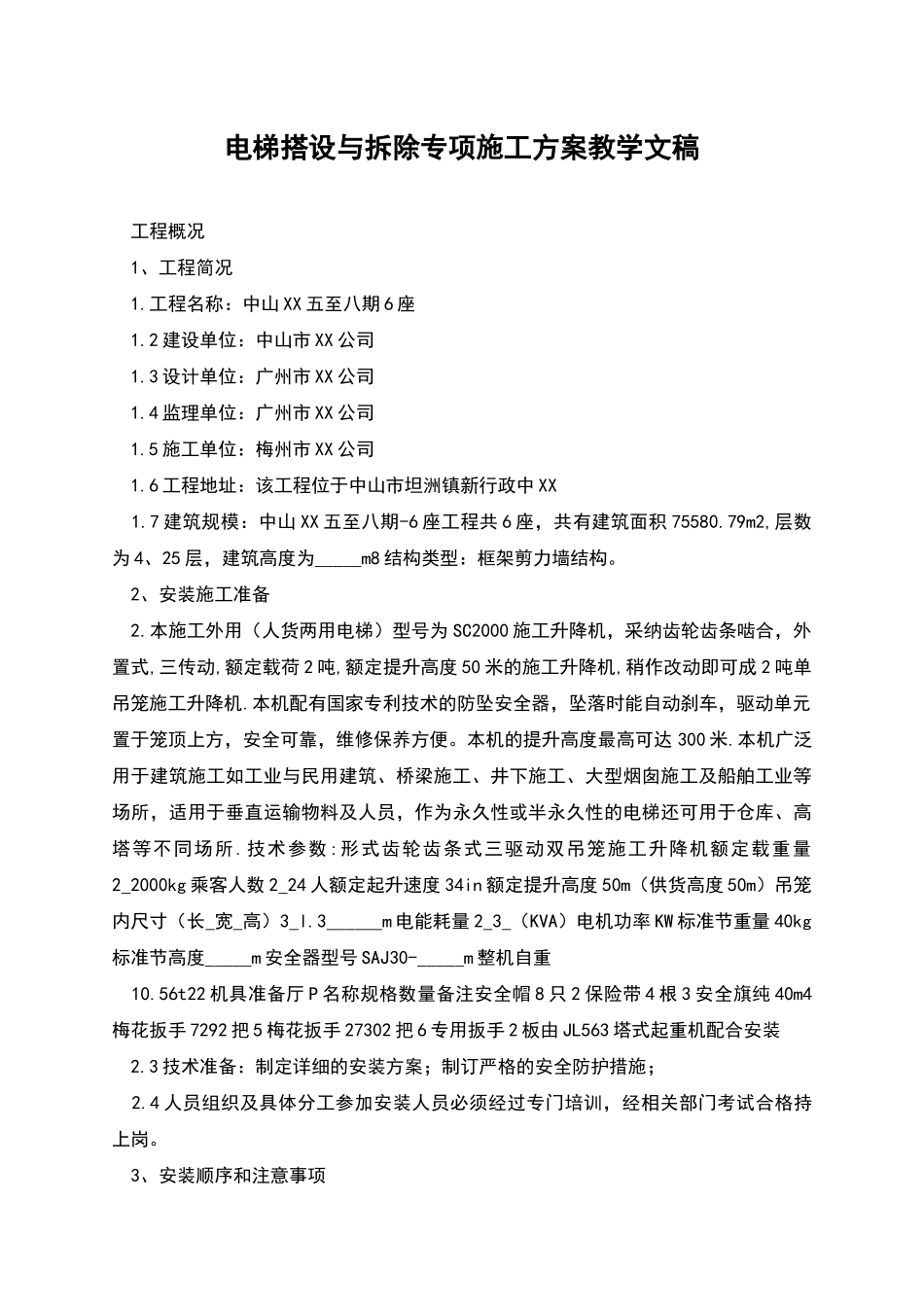

电梯搭设与拆除专项施工方案教学文稿

电梯搭设与拆除专项施工方案教学文稿 工程概况 1、工程简况 1.工程名称：中山 XX 五至八期 6 座 1.2 建设单位：中山市 XX 公司 1.3 设计单位：广州市 XX 公司 1.4 监理单位：广州市 XX 公司 1.5 施工单位：梅州市 XX 公司 1.6 工程地址：该工程位于中山市坦洲镇新行政中 XX 1.7 建筑规模：中山 XX 五至八期-6 座工程共 6 座，共有建筑面积 75580.79m2,层数为 4、25 层，建筑高度为_____m8 结构类型：框架剪力墙结构。 2、安装施工准备 2.本施工外用（人货两用电梯）型号为 SC2000 施工升降机，采纳齿轮齿条啮合，外置式,三传动,额定载荷 2 吨,额定提升高度 50 米的施工升降机,稍作改动即可成 2 吨单吊笼施工升降机.本机配有国家专利技术的防坠安全器，坠落时能自动刹车，驱动单元置于笼顶上方，安全可靠，维修保养方便。本机的提升高度最高可达 300 米.本机广泛用于建筑施工如工业与民用建筑、桥梁施工、井下施工、大型烟囱施工及船舶工业等场所，适用于垂直运输物料及人员，作为永久性或半永久性的电梯还可用于仓库、高塔等不同场所.技术参数:形式齿轮齿条式三驱动双吊笼施工升降机额定载重量2_2000kg 乘客人数 2_24 人额定起升速度 34in 额定提升高度 50m（供货高度 50m）吊笼内尺寸（长_宽_高）3_l.3______m 电能耗量 2_3_（KVA）电机功率 KW 标准节重量 40kg标准节高度_____m 安全器型号 SAJ30-_____m 整机自重 10.56t22 机具准备厅 P 名称规格数量备注安全帽 8 只 2 保险带 4 根 3 安全旗纯 40m4梅花扳手 7292 把 5 梅花扳手 27302 把 6 专用扳手 2 板由 JL563 塔式起重机配合安装 2.3 技术准备：制定详细的安装方案；制订严格的安全防护措施； 2.4 人员组织及具体分工参加安装人员必须经过专门培训，经相关部门考试合格持上岗。 3、安装顺序和注意事项 3.安装顺序：安装底架一一安装吊笼一一安装对重一一安装导轨架一一接通电源一一调整限位一一安装附墙架一一导轨架接高一一安装电缆筒并排列电缆线一一安装梯笼上限位一一搭设过渡平台并安装防护门一一根据需要按要求再次加高 3.2 安装底架： 3.2.将底架放至升降机混凝土基础上，将底架的中心对准基础预留洞的中心线，并用水准仪将基础测平。 3.2.2 用四根 M24 螺栓插入安装平面图所示的 4 螺孔，使其与基础钢筋焊牢，然后对700_400 预留洞浇捣混凝土；将门只 M24 螺栓从底架...
