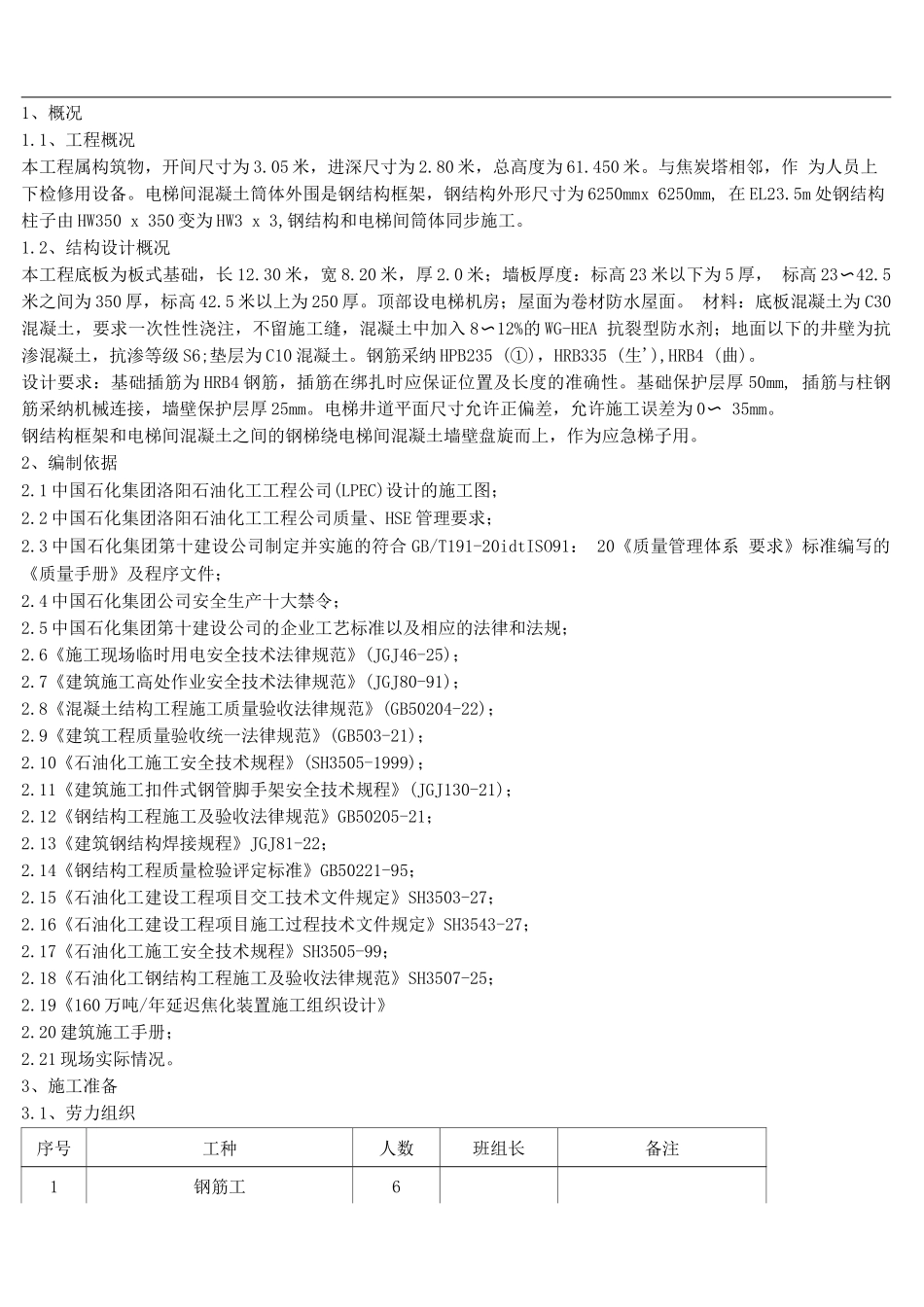

1、概况1.1、工程概况本工程属构筑物，开间尺寸为 3.05 米，进深尺寸为 2.80 米，总高度为 61.450 米。与焦炭塔相邻，作 为人员上下检修用设备。电梯间混凝土筒体外围是钢结构框架，钢结构外形尺寸为 6250mmx 6250mm, 在 EL23.5m 处钢结构柱子由 HW350 x 350 变为 HW3 x 3,钢结构和电梯间筒体同步施工。1.2、结构设计概况本工程底板为板式基础，长 12.30 米，宽 8.20 米，厚 2.0 米；墙板厚度：标高 23 米以下为 5 厚， 标高 23〜42.5米之间为 350 厚，标高 42.5 米以上为 250 厚。顶部设电梯机房；屋面为卷材防水屋面。 材料：底板混凝土为 C30混凝土，要求一次性性浇注，不留施工缝，混凝土中加入 8〜12%的 WG-HEA 抗裂型防水剂；地面以下的井壁为抗渗混凝土，抗渗等级 S6;垫层为 C10 混凝土。钢筋采纳 HPB235 (①)，HRB335 (生'),HRB4 (曲)。设计要求：基础插筋为 HRB4 钢筋，插筋在绑扎时应保证位置及长度的准确性。基础保护层厚 50mm, 插筋与柱钢筋采纳机械连接，墙壁保护层厚 25mm。电梯井道平面尺寸允许正偏差，允许施工误差为 0〜 35mm。钢结构框架和电梯间混凝土之间的钢梯绕电梯间混凝土墙壁盘旋而上，作为应急梯子用。2、编制依据2.1 中国石化集团洛阳石油化工工程公司(LPEC)设计的施工图；2.2 中国石化集团洛阳石油化工工程公司质量、HSE 管理要求；2.3 中国石化集团第十建设公司制定并实施的符合 GB/T191-20idtISO91： 20《质量管理体系 要求》标准编写的《质量手册》及程序文件；2.4 中国石化集团公司安全生产十大禁令；2.5 中国石化集团第十建设公司的企业工艺标准以及相应的法律和法规；2.6《施工现场临时用电安全技术法律规范》(JGJ46-25)；2.7《建筑施工高处作业安全技术法律规范》(JGJ80-91)；2.8《混凝土结构工程施工质量验收法律规范》(GB50204-22)；2.9《建筑工程质量验收统一法律规范》(GB503-21)；2.10《石油化工施工安全技术规程》(SH3505-1999)；2.11《建筑施工扣件式钢管脚手架安全技术规程》(JGJ130-21)；2.12《钢结构工程施工及验收法律规范》GB50205-21；2.13《建筑钢结构焊接规程》JGJ81-22；2.14《钢结构工程质量检验评定标准》GB50221-95；2.15《石油化工建设工程项目交工技术文件规定》SH3503-27；2.16《石油化工建设工程项目施工过程技术文件规定》SH3543-27；2.17《石油化工施工安全技术规程》SH3505-99；2.18《石油化工钢结构工程施工及验...
