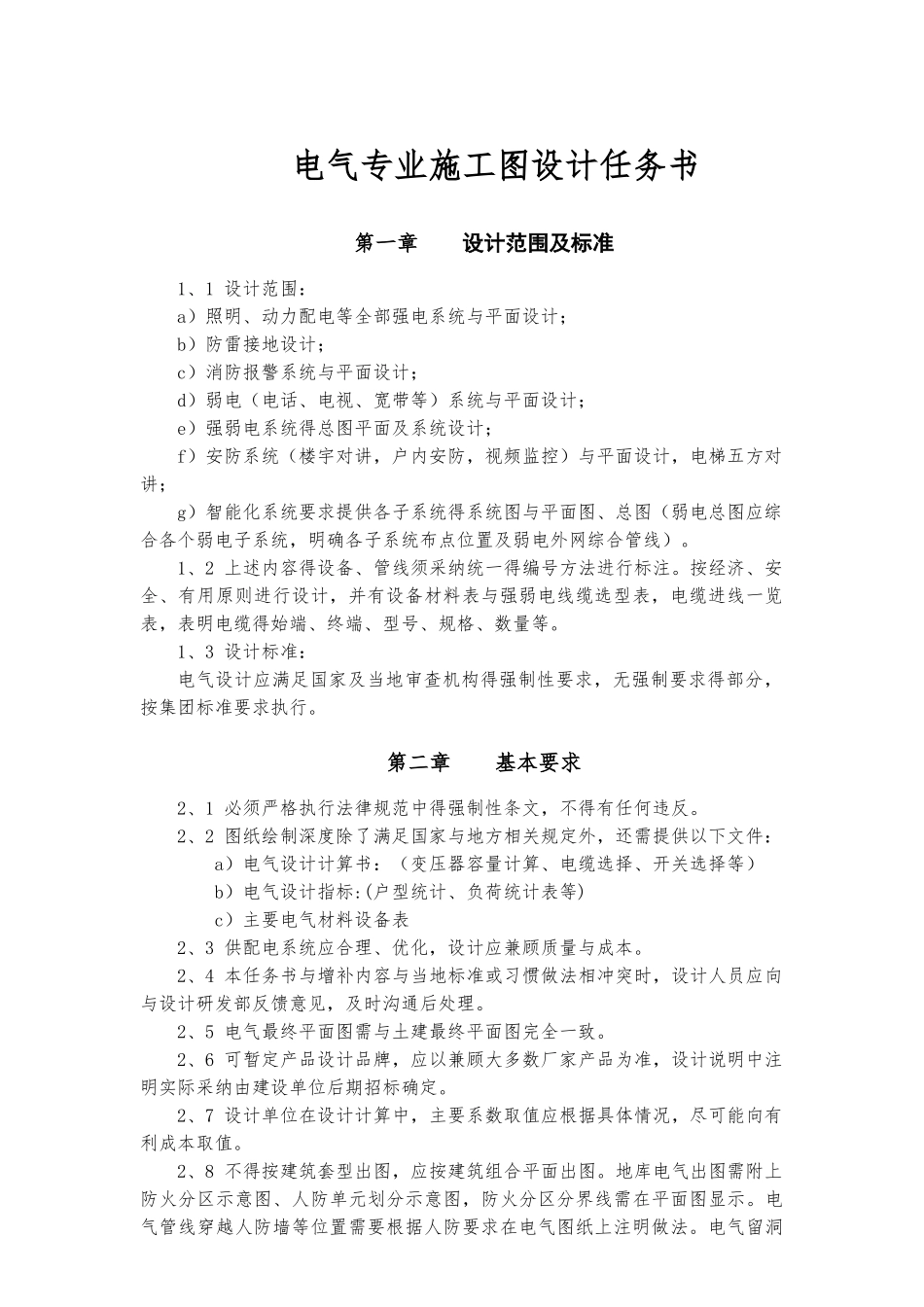

电气专业施工图设计任务书第一章 设计范围及标准1、1 设计范围：a）照明、动力配电等全部强电系统与平面设计；b）防雷接地设计；c）消防报警系统与平面设计；d）弱电（电话、电视、宽带等）系统与平面设计；e）强弱电系统得总图平面及系统设计；f）安防系统（楼宇对讲，户内安防，视频监控）与平面设计，电梯五方对讲；g）智能化系统要求提供各子系统得系统图与平面图、总图（弱电总图应综合各个弱电子系统，明确各子系统布点位置及弱电外网综合管线）
1、2 上述内容得设备、管线须采纳统一得编号方法进行标注
按经济、安全、有用原则进行设计，并有设备材料表与强弱电线缆选型表，电缆进线一览表，表明电缆得始端、终端、型号、规格、数量等
1、3 设计标准：电气设计应满足国家及当地审查机构得强制性要求，无强制要求得部分，按集团标准要求执行
第二章 基本要求2、1 必须严格执行法律规范中得强制性条文，不得有任何违反
2、2 图纸绘制深度除了满足国家与地方相关规定外，还需提供以下文件： a）电气设计计算书：（变压器容量计算、电缆选择、开关选择等） b）电气设计指标:(户型统计、负荷统计表等) c）主要电气材料设备表2、3 供配电系统应合理、优化，设计应兼顾质量与成本
2、4 本任务书与增补内容与当地标准或习惯做法相冲突时，设计人员应向与设计研发部反馈意见，及时沟通后处理
2、5 电气最终平面图需与土建最终平面图完全一致
2、6 可暂定产品设计品牌，应以兼顾大多数厂家产品为准，设计说明中注明实际采纳由建设单位后期招标确定
2、7 设计单位在设计计算中，主要系数取值应根据具体情况，尽可能向有利成本取值
2、8 不得按建筑套型出图，应按建筑组合平面出图
地库电气出图需附上防火分区示意图、人防单元划分示意图，防火分区分界线需在平面图显示
电气管线穿越人防墙等位置需要根据人防要求在电气图纸上注明做法
电气留洞需注明封堵做
