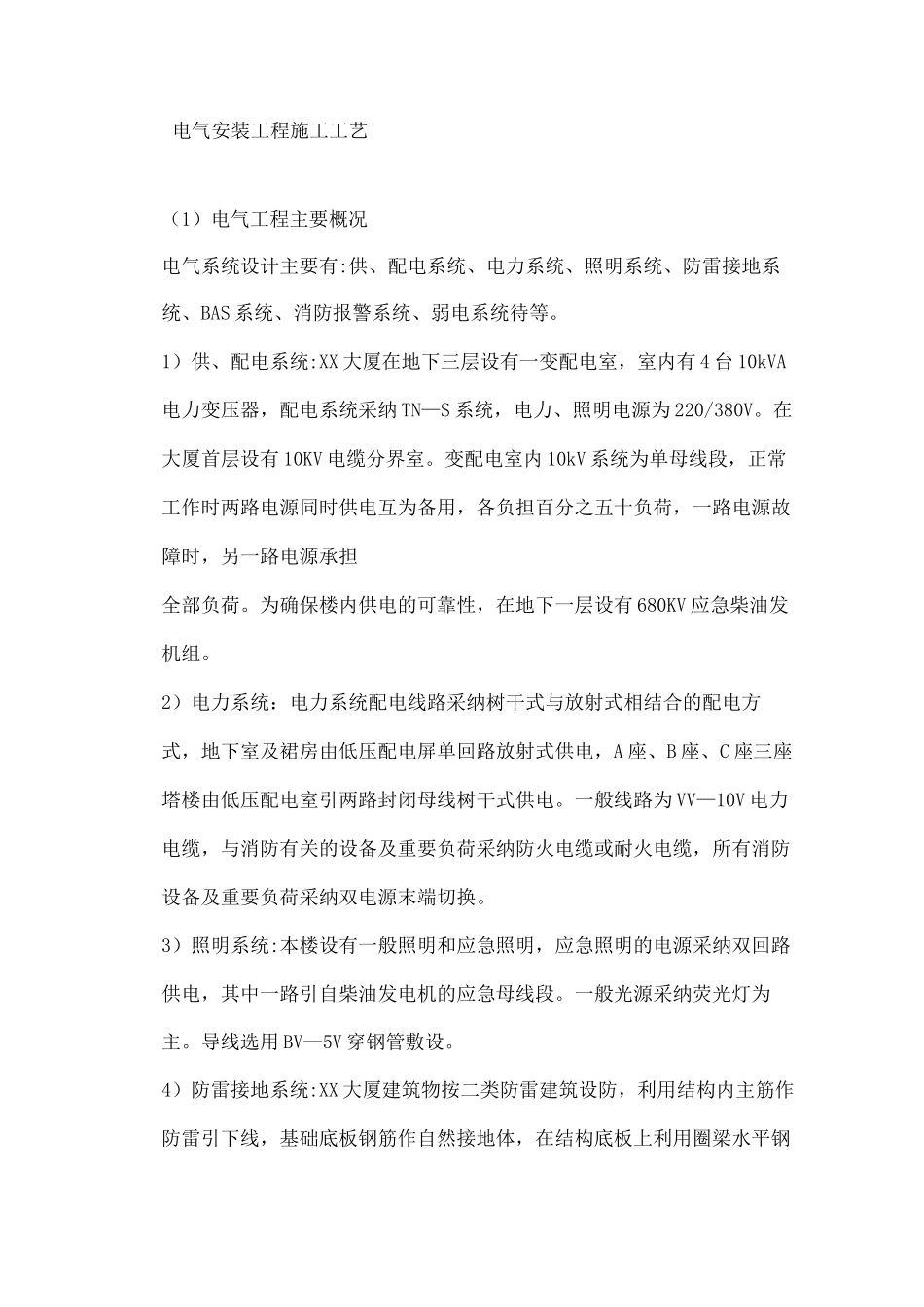

电气安装工程施工工艺（1）电气工程主要概况电气系统设计主要有:供、配电系统、电力系统、照明系统、防雷接地系统、BAS 系统、消防报警系统、弱电系统待等。1）供、配电系统:XX 大厦在地下三层设有一变配电室，室内有 4 台 10kVA电力变压器，配电系统采纳 TN—S 系统，电力、照明电源为 220/380V。在大厦首层设有 10KV 电缆分界室。变配电室内 10kV 系统为单母线段，正常工作时两路电源同时供电互为备用，各负担百分之五十负荷，一路电源故障时，另一路电源承担全部负荷。为确保楼内供电的可靠性，在地下一层设有 680KV 应急柴油发机组。2）电力系统：电力系统配电线路采纳树干式与放射式相结合的配电方式，地下室及裙房由低压配电屏单回路放射式供电，A 座、B 座、C 座三座塔楼由低压配电室引两路封闭母线树干式供电。一般线路为 VV—10V 电力电缆，与消防有关的设备及重要负荷采纳防火电缆或耐火电缆，所有消防设备及重要负荷采纳双电源末端切换。3）照明系统:本楼设有一般照明和应急照明，应急照明的电源采纳双回路供电，其中一路引自柴油发电机的应急母线段。一般光源采纳荧光灯为主。导线选用 BV—5V 穿钢管敷设。4）防雷接地系统:XX 大厦建筑物按二类防雷建筑设防，利用结构内主筋作防雷引下线，基础底板钢筋作自然接地体，在结构底板上利用圈梁水平钢筋与引下线连通作水平接地体°45m 以下每三层利用结构圈梁内水平钢筋与引下线焊接成均压环，45m 以上每三层在结构圈梁内敷一条 25mmx4mm 镀锌扁钢与引下线焊成一环形水平避雷带，并将金属拦杆、门窗及较大的金属物体与防雷装置连接。屋顶设有防雷网，并将露出屋面的金属物体与防雷网连接。防雷接地、变压器中性点接地、电气安全接地均同用一接地装置，接地电阻不大于 1Q。5)BAS 系统:本楼采纳楼宇自动化控制系统，在首层设有一控制中心监控大厦各系统设备，导线采纳走金属线槽或穿钢筋敷设。6)消防报警系统:消防报警系统对整个大厦进行全面保护，位于大厦首层控制室内的火灾报整器可显示各路中每个探测器、手动报整器等信号，并对相关设备进行联动。在弱电坚井内设有专用线槽，所有支路导线均穿钢筋敷。7)弱电系统：弱电系统包括：综合布线、电话、有线电视、摄像监控、保安管理等。搂内地下一层设有 20 门电话总机房，由市话引入 12 对电缆至总配线架。有线电视在 C 座屋顶设有卫星接收天线，射频线采纳SYKY-75-5 型同轴电缆。摄像监控在地下车库、首层...
