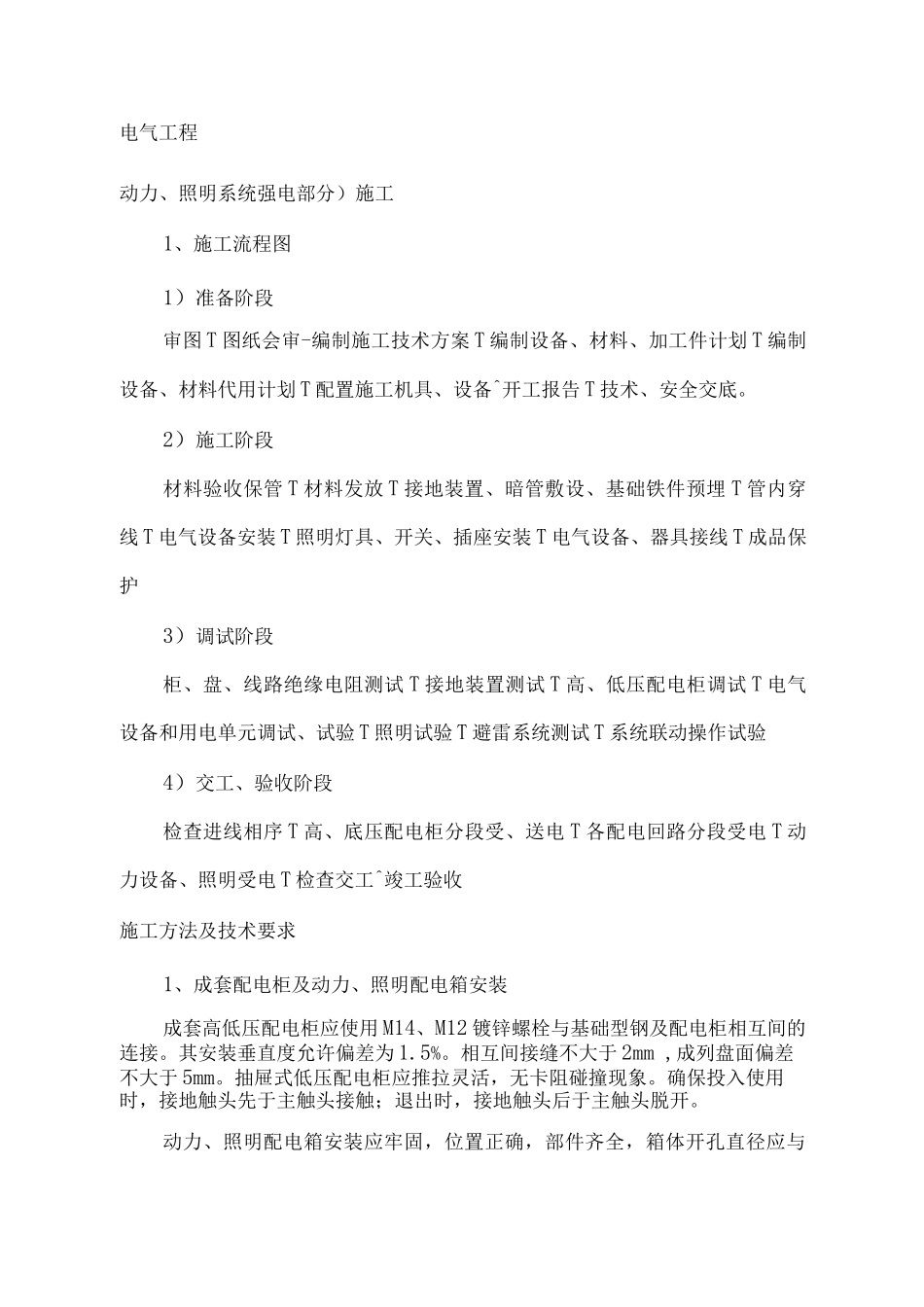

电气安装工程施工方案11_第1页
1/20

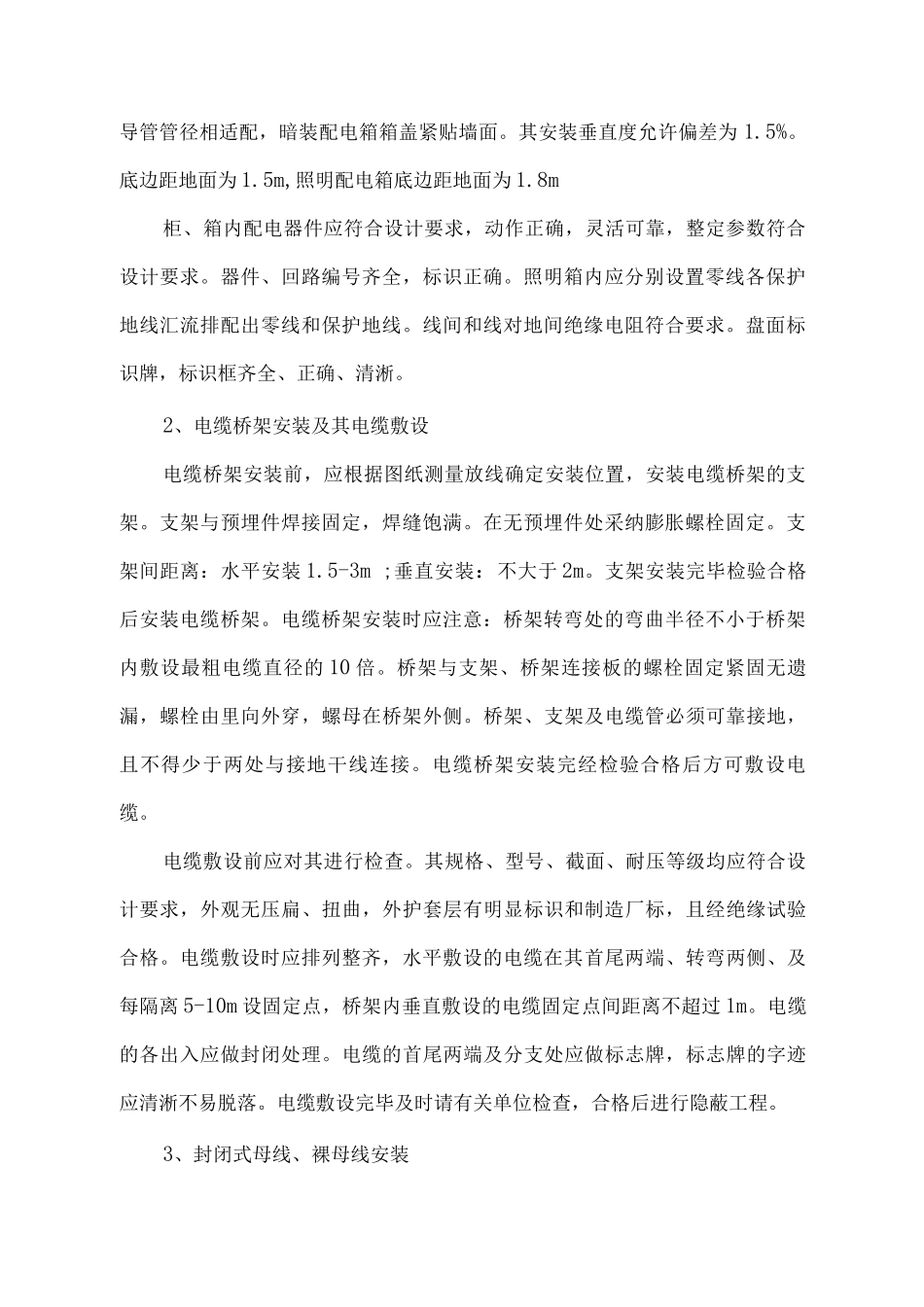

电气安装工程施工方案11_第2页
2/20

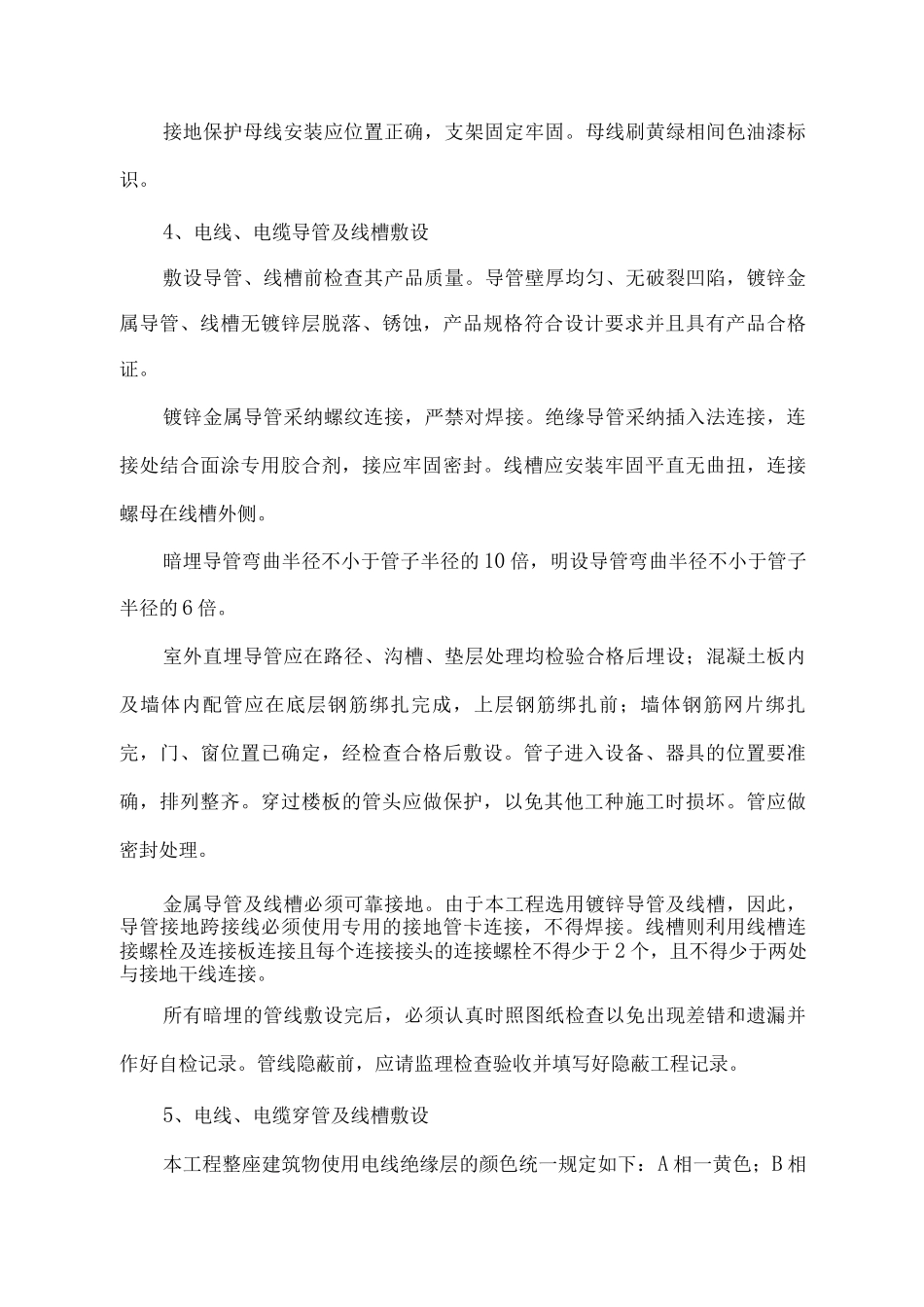

电气安装工程施工方案11_第3页
3/20
电气工程动力、照明系统强电部分)施工1、施工流程图1)准备阶段审图 T 图纸会审-编制施工技术方案 T 编制设备、材料、加工件计划 T 编制设备、材料代用计划 T 配置施工机具、设备^开工报告 T 技术、安全交底。2)施工阶段材料验收保管 T 材料发放 T 接地装置、暗管敷设、基础铁件预埋 T 管内穿线 T 电气设备安装 T 照明灯具、开关、插座安装 T 电气设备、器具接线 T 成品保护3)调试阶段柜、盘、线路绝缘电阻测试 T 接地装置测试 T 高、低压配电柜调试 T 电气设备和用电单元调试、试验 T 照明试验 T 避雷系统测试 T 系统联动操作试验4)交工、验收阶段检查进线相序 T 高、底压配电柜分段受、送电 T 各配电回路分段受电 T 动力设备、照明受电 T 检查交工^竣工验收施工方法及技术要求1、成套配电柜及动力、照明配电箱安装成套高低压配电柜应使用 M14、M12 镀锌螺栓与基础型钢及配电柜相互间的连接。其安装垂直度允许偏差为 1.5%。相互间接缝不大于 2mm ,成列盘面偏差不大于 5mm。抽屉式低压配电柜应推拉灵活,无卡阻碰撞现象。确保投入使用时,接地触头先于主触头接触;退出时,接地触头后于主触头脱开。动力、照明配电箱安装应牢固,位置正确,部件齐全,箱体开孔直径应与导管管径相适配,暗装配电箱箱盖紧贴墙面。其安装垂直度允许偏差为 1.5%。底边距地面为 1.5m,照明配电箱底边距地面为 1.8m柜、箱内配电器件应符合设计要求,动作正确,灵活可靠,整定参数符合设计要求。器件、回路编号齐全,标识正确。照明箱内应分别设置零线各保护地线汇流排配出零线和保护地线。线间和线对地间绝缘电阻符合要求。盘面标识牌,标识框齐全、正确、清淅。2、电缆桥架安装及其电缆敷设电缆桥架安装前,应根据图纸测量放线确定安装位置,安装电缆桥架的支架。支架与预埋件焊接固定,焊缝饱满。在无预埋件处采纳膨胀螺栓固定。支架间距离:水平安装 1.5-3m ;垂直安装:不大于 2m。支架安装完毕检验合格后安装电缆桥架。电缆桥架安装时应注意:桥架转弯处的弯曲半径不小于桥架内敷设最粗电缆直径的 10 倍。桥架与支架、桥架连接板的螺栓固定紧固无遗漏,螺栓由里向外穿,螺母在桥架外侧。桥架、支架及电缆管必须可靠接地,且不得少于两处与接地干线连接。电缆桥架安装完经检验合格后方可敷设电缆。电缆敷设前应对其进行检查。其规格、型号、截面、耐压等级均应符合设计要求,外观无压扁、扭曲,外护套层...
