电气安装工程施工方案4

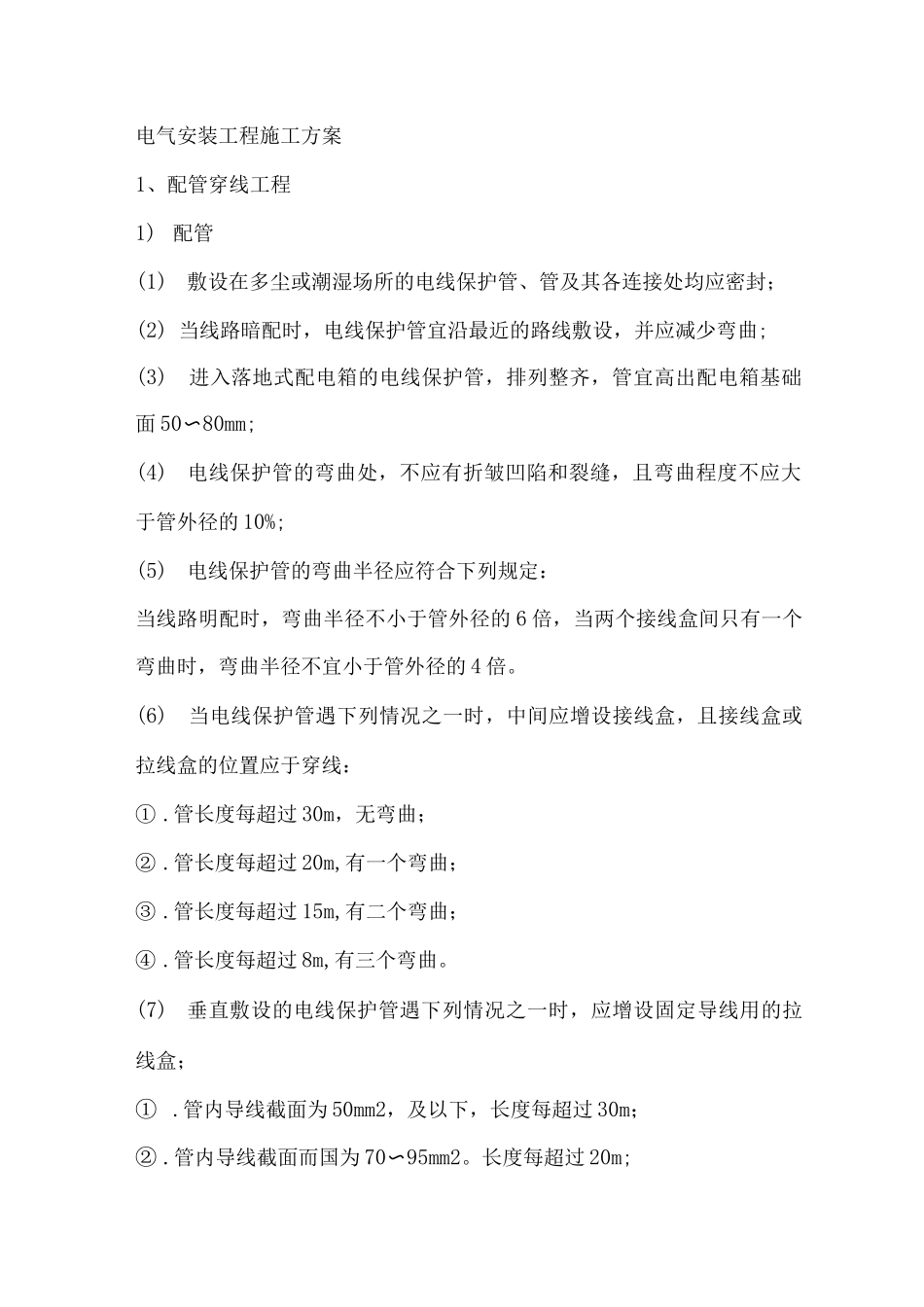

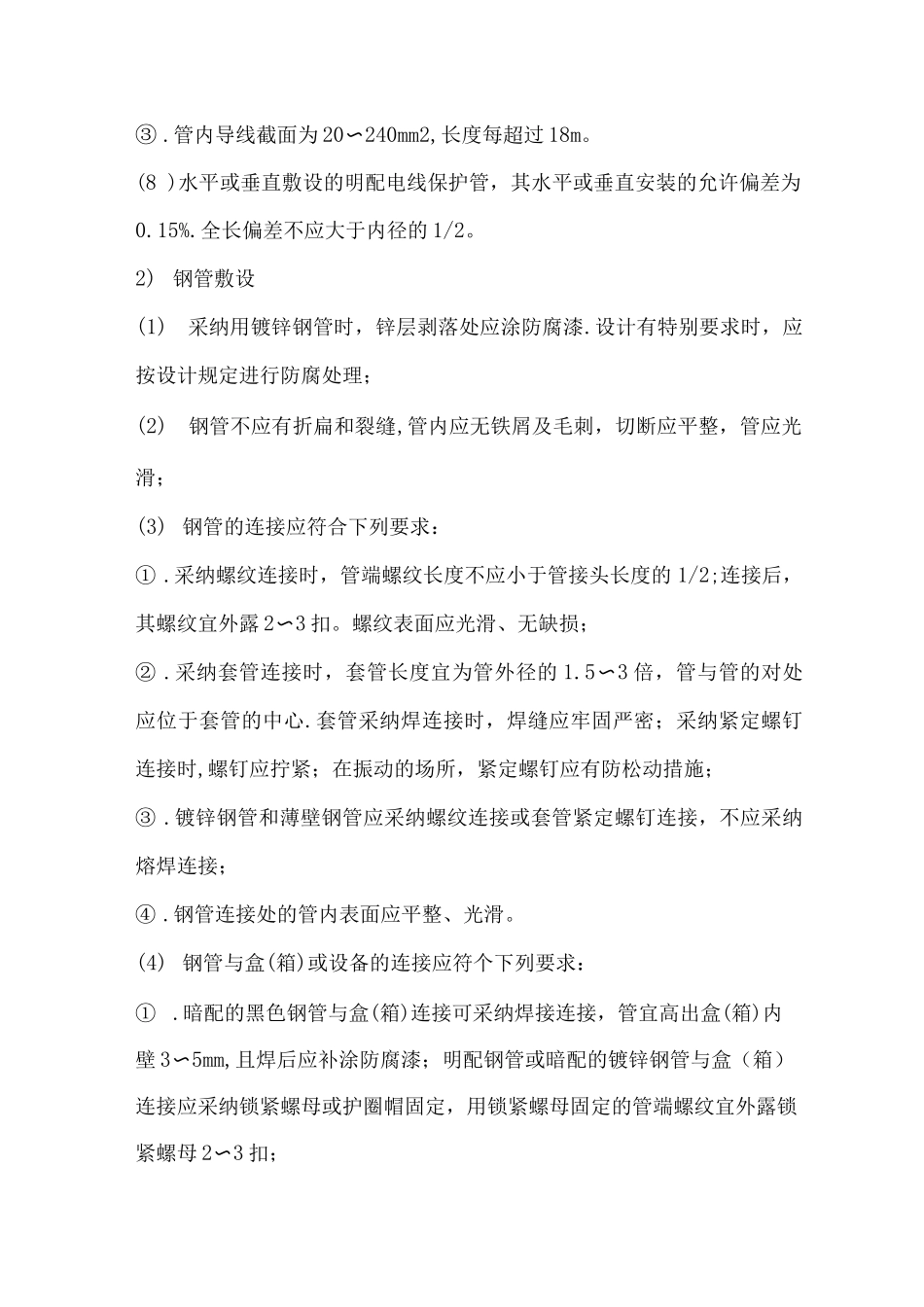

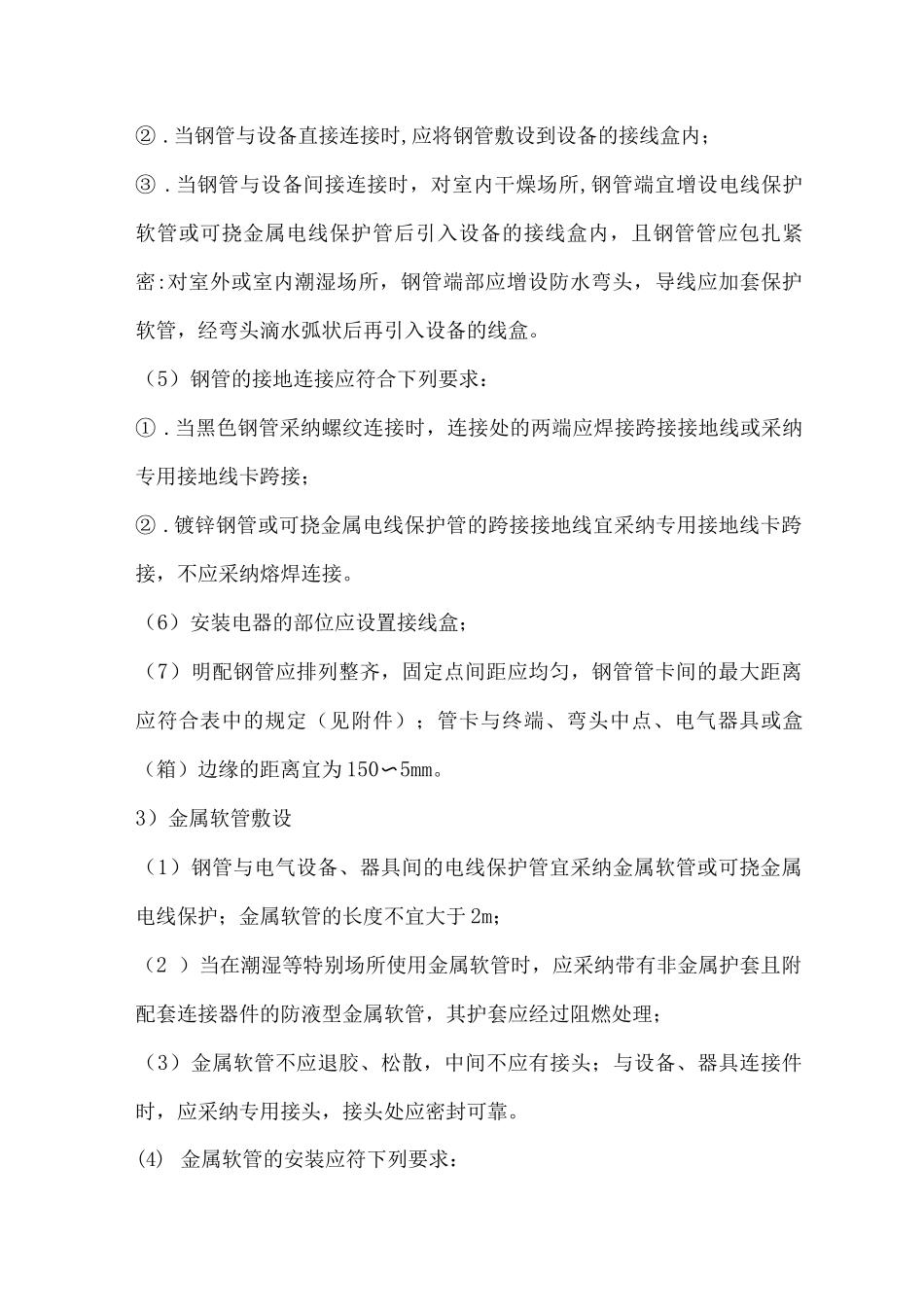

电气安装工程施工方案1、配管穿线工程1) 配管(1)敷设在多尘或潮湿场所的电线保护管、管及其各连接处均应密封；(2) 当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲;(3)进入落地式配电箱的电线保护管，排列整齐，管宜高出配电箱基础面 50〜80mm;(4)电线保护管的弯曲处，不应有折皱凹陷和裂缝，且弯曲程度不应大于管外径的 10%;(5)电线保护管的弯曲半径应符合下列规定：当线路明配时，弯曲半径不小于管外径的 6 倍，当两个接线盒间只有一个弯曲时，弯曲半径不宜小于管外径的 4 倍。(6)当电线保护管遇下列情况之一时，中间应增设接线盒，且接线盒或拉线盒的位置应于穿线：① .管长度每超过 30m，无弯曲；② .管长度每超过 20m,有一个弯曲；③ .管长度每超过 15m,有二个弯曲；④ .管长度每超过 8m,有三个弯曲。(7)垂直敷设的电线保护管遇下列情况之一时，应增设固定导线用的拉线盒；① .管内导线截面为 50mm2，及以下，长度每超过 30m；② .管内导线截面而国为 70〜95mm2。长度每超过 20m;③ .管内导线截面为 20〜240mm2,长度每超过 18m。(8 )水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为0.15%.全长偏差不应大于内径的 1/2。2) 钢管敷设(1)采纳用镀锌钢管时，锌层剥落处应涂防腐漆.设计有特别要求时，应按设计规定进行防腐处理；(2)钢管不应有折扁和裂缝,管内应无铁屑及毛刺，切断应平整，管应光滑；(3) 钢管的连接应符合下列要求：① .采纳螺纹连接时，管端螺纹长度不应小于管接头长度的 1/2;连接后，其螺纹宜外露 2〜3 扣。螺纹表面应光滑、无缺损；② .采纳套管连接时，套管长度宜为管外径的 1.5〜3 倍，管与管的对处应位于套管的中心.套管采纳焊连接时，焊缝应牢固严密；采纳紧定螺钉连接时,螺钉应拧紧；在振动的场所，紧定螺钉应有防松动措施；③ .镀锌钢管和薄壁钢管应采纳螺纹连接或套管紧定螺钉连接，不应采纳熔焊连接；④ .钢管连接处的管内表面应平整、光滑。(4) 钢管与盒(箱)或设备的连接应符个下列要求：① .暗配的黑色钢管与盒(箱)连接可采纳焊接连接，管宜高出盒(箱)内壁 3〜5mm,且焊后应补涂防腐漆；明配钢管或暗配的镀锌钢管与盒（箱）连接应采纳锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母 2〜3 扣；② .当钢管与设备直接连接时,应将钢管敷设到设备的接线盒内；③ .当钢管与设备间接连接时，对室内干燥场所,钢管端宜增设电线保护软管...
