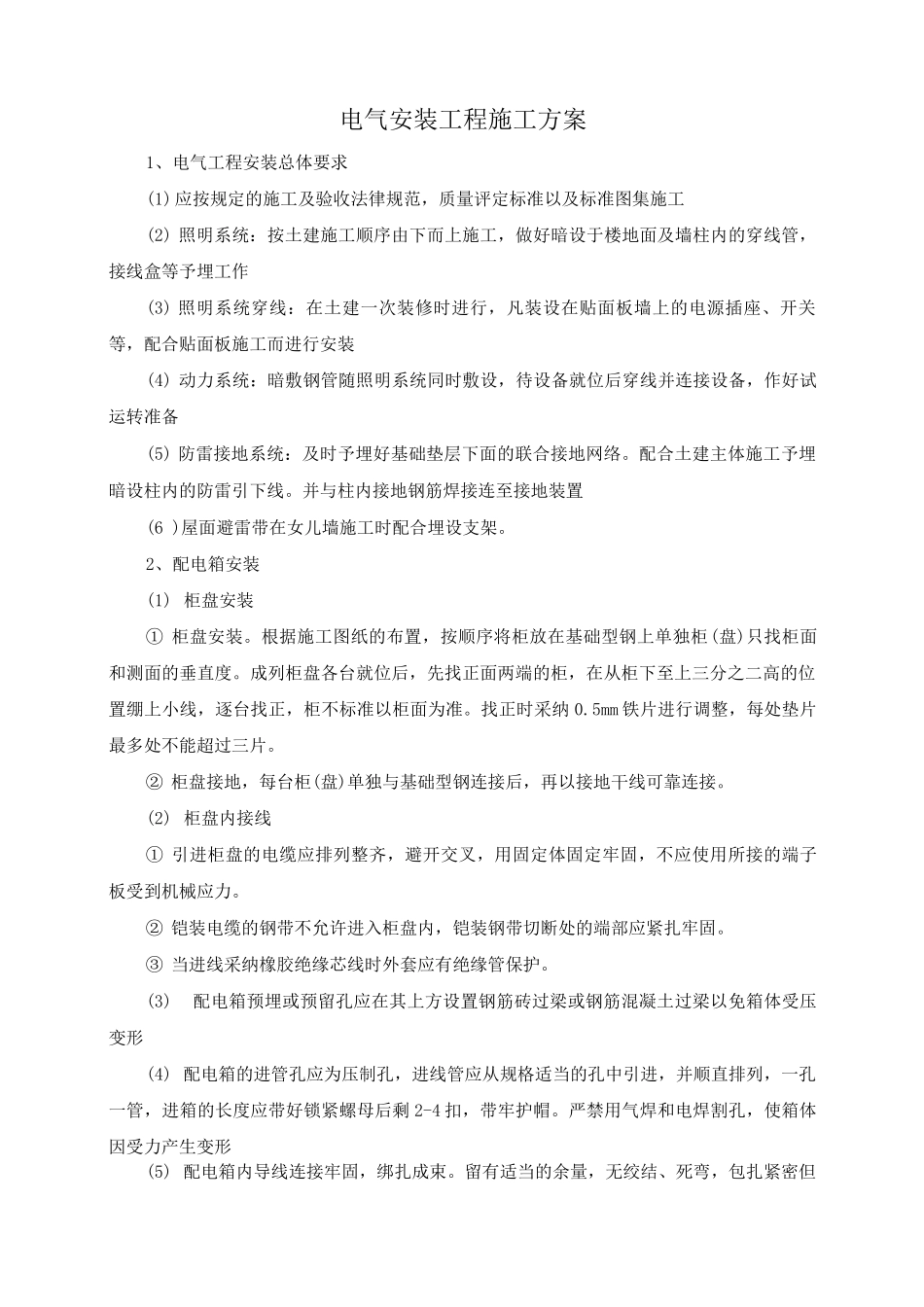

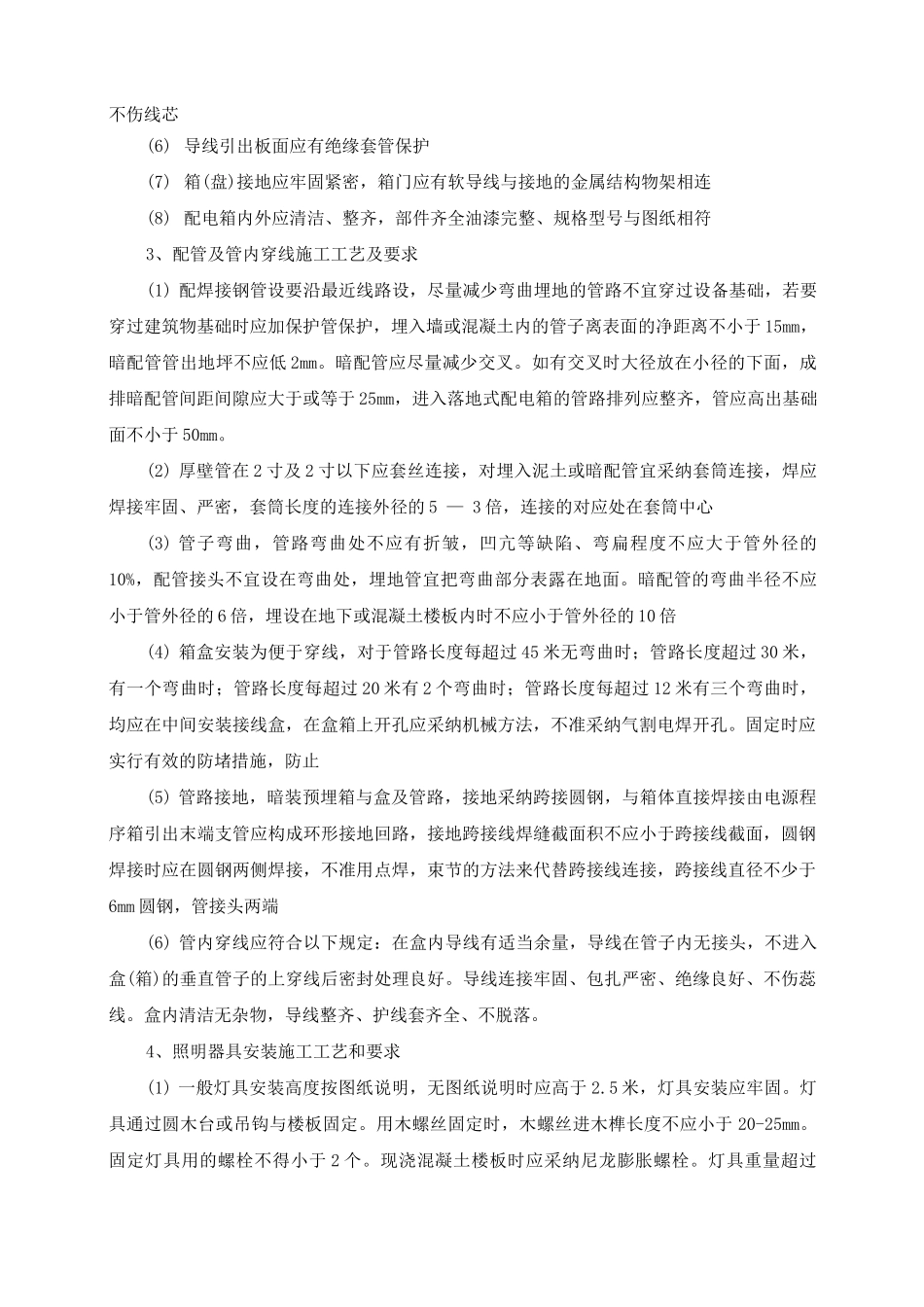

电气安装工程施工方案1、电气工程安装总体要求(1)应按规定的施工及验收法律规范，质量评定标准以及标准图集施工(2) 照明系统：按土建施工顺序由下而上施工，做好暗设于楼地面及墙柱内的穿线管，接线盒等予埋工作(3) 照明系统穿线：在土建一次装修时进行，凡装设在贴面板墙上的电源插座、开关等，配合贴面板施工而进行安装(4) 动力系统：暗敷钢管随照明系统同时敷设，待设备就位后穿线并连接设备，作好试运转准备(5) 防雷接地系统：及时予埋好基础垫层下面的联合接地网络。配合土建主体施工予埋暗设柱内的防雷引下线。并与柱内接地钢筋焊接连至接地装置(6 )屋面避雷带在女儿墙施工时配合埋设支架。2、配电箱安装(1) 柜盘安装① 柜盘安装。根据施工图纸的布置，按顺序将柜放在基础型钢上单独柜(盘)只找柜面和测面的垂直度。成列柜盘各台就位后，先找正面两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，柜不标准以柜面为准。找正时采纳 0.5mm 铁片进行调整，每处垫片最多处不能超过三片。② 柜盘接地，每台柜(盘)单独与基础型钢连接后，再以接地干线可靠连接。(2) 柜盘内接线① 引进柜盘的电缆应排列整齐，避开交叉，用固定体固定牢固，不应使用所接的端子板受到机械应力。② 铠装电缆的钢带不允许进入柜盘内，铠装钢带切断处的端部应紧扎牢固。③ 当进线采纳橡胶绝缘芯线时外套应有绝缘管保护。(3)配电箱预埋或预留孔应在其上方设置钢筋砖过梁或钢筋混凝土过梁以免箱体受压变形(4) 配电箱的进管孔应为压制孔，进线管应从规格适当的孔中引进，并顺直排列，一孔一管，进箱的长度应带好锁紧螺母后剩 2-4 扣，带牢护帽。严禁用气焊和电焊割孔，使箱体因受力产生变形(5) 配电箱内导线连接牢固，绑扎成束。留有适当的余量，无绞结、死弯，包扎紧密但不伤线芯(6) 导线引出板面应有绝缘套管保护(7) 箱(盘)接地应牢固紧密，箱门应有软导线与接地的金属结构物架相连(8) 配电箱内外应清洁、整齐，部件齐全油漆完整、规格型号与图纸相符3、配管及管内穿线施工工艺及要求(1) 配焊接钢管设要沿最近线路设，尽量减少弯曲埋地的管路不宜穿过设备基础，若要穿过建筑物基础时应加保护管保护，埋入墙或混凝土内的管子离表面的净距离不小于 15mm，暗配管管出地坪不应低 2mm。暗配管应尽量减少交叉。如有交叉时大径放在小径的下面，成排暗配管间距间隙应大于或等于 25mm，进入落地式配电箱的管路排列应整齐，管应高出基础面不小于 ...
