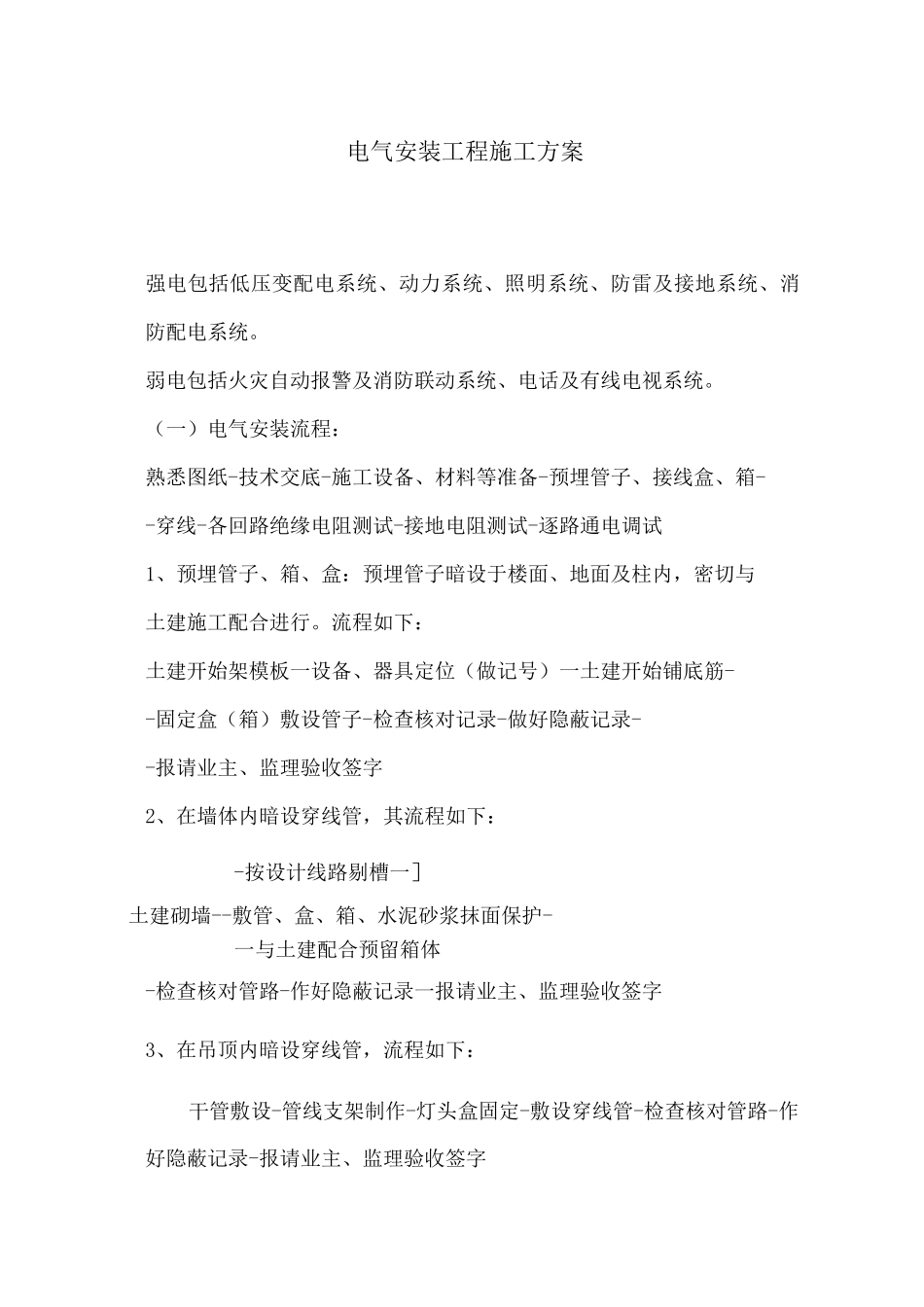

电气安装工程施工方案5_第1页
1/7
电气安装工程施工方案5_第2页
2/7

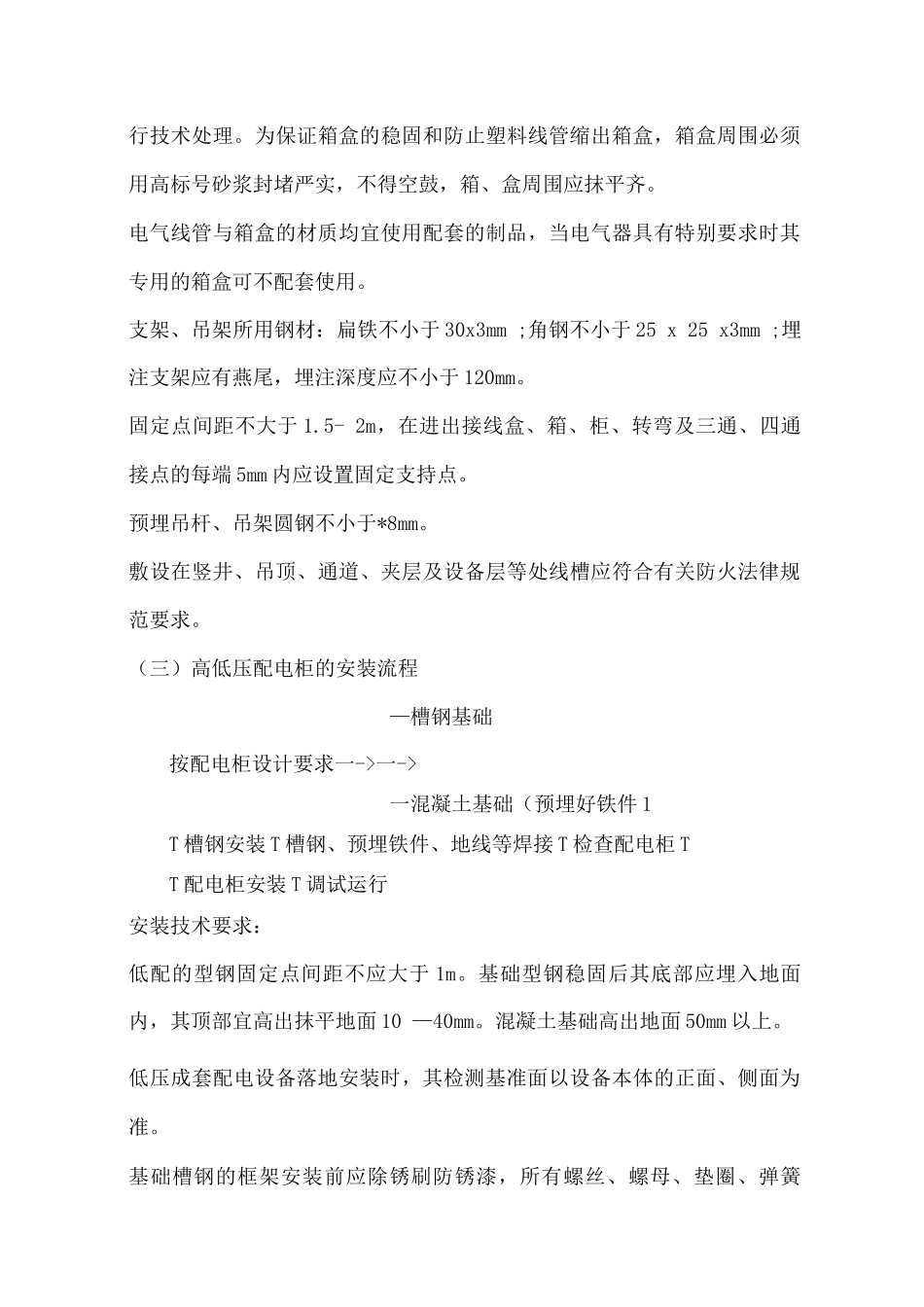

电气安装工程施工方案5_第3页
3/7
电气安装工程施工方案强电包括低压变配电系统、动力系统、照明系统、防雷及接地系统、消防配电系统。弱电包括火灾自动报警及消防联动系统、电话及有线电视系统。(一)电气安装流程:熟悉图纸-技术交底-施工设备、材料等准备-预埋管子、接线盒、箱--穿线-各回路绝缘电阻测试-接地电阻测试-逐路通电调试1、预埋管子、箱、盒:预埋管子暗设于楼面、地面及柱内,密切与土建施工配合进行。流程如下:土建开始架模板一设备、器具定位(做记号)一土建开始铺底筋--固定盒(箱)敷设管子-检查核对记录-做好隐蔽记录--报请业主、监理验收签字2、在墙体内暗设穿线管,其流程如下:-按设计线路剔槽一]土建砌墙--敷管、盒、箱、水泥砂浆抹面保护-一与土建配合预留箱体-检查核对管路-作好隐蔽记录一报请业主、监理验收签字3、在吊顶内暗设穿线管,流程如下:干管敷设-管线支架制作-灯头盒固定-敷设穿线管-检查核对管路-作好隐蔽记录-报请业主、监理验收签字4、硬 PVC 管暗敷工艺流程:弹线定位一加工管弯 T 稳固盒箱 T 暗敷管路 T扫管穿带线(二)安装技术要求暗配的电线管路宜沿最近的路线敷设并应减少弯曲;埋入墙或混凝土内的管子,离表面的净距不应小于 15mm。进入落地式配电箱的电线管路,排列应整齐,管应高出基础面不小于 50mm 。各种线路管弯曲半径不小于管外径的 6 倍,弯曲处不应有折皱、凹扁和裂缝,且弯扁度不应大于管外径的 10%,弯管要用专用弯管机具。管子与箱盒、设备连接,SC 管与箱盒连接可采纳焊接,且伸入长度为 3 — 5mm ;与设备连接的管距地距离要大于 20mm ;直接连接时,要把钢管敷设到设备的接线盒内。暗配金属线管采纳套管连接时,根据 GB50168 —92 的规定,套管长度不应小于线管外径的 2.2 倍,管应对准套管中心并焊接严密,可不做跨接地线。SC—20 以下金属线管暗配时宜丝扣连接。线管采纳丝扣连接时,管箍两端必须焊接跨接地线,每端焊接长度应不小于圆钢直径的 6 倍,并必须两面施焊,扁钢应不小于宽度的 2 倍,并必须三面施焊。金属线管暗敷设在钢筋混凝土中,线管宜与钢筋绑扎固定,线管严禁与钢筋主筋焊接固定。暗装于墙体等部位的箱盒,电气专业人员必须随工程进度密切配合土建工程做好预埋或预留洞孔。箱及盒子与墙体、梁、柱、顶板等的装饰面平齐,为保证面板及器具的牢固、方正,缩进装饰面 20mm 以上的箱盒必须进行技术处理。为保证箱盒的稳固和防止塑料线管缩出箱盒,箱盒周围必须用...
