电气安装方案

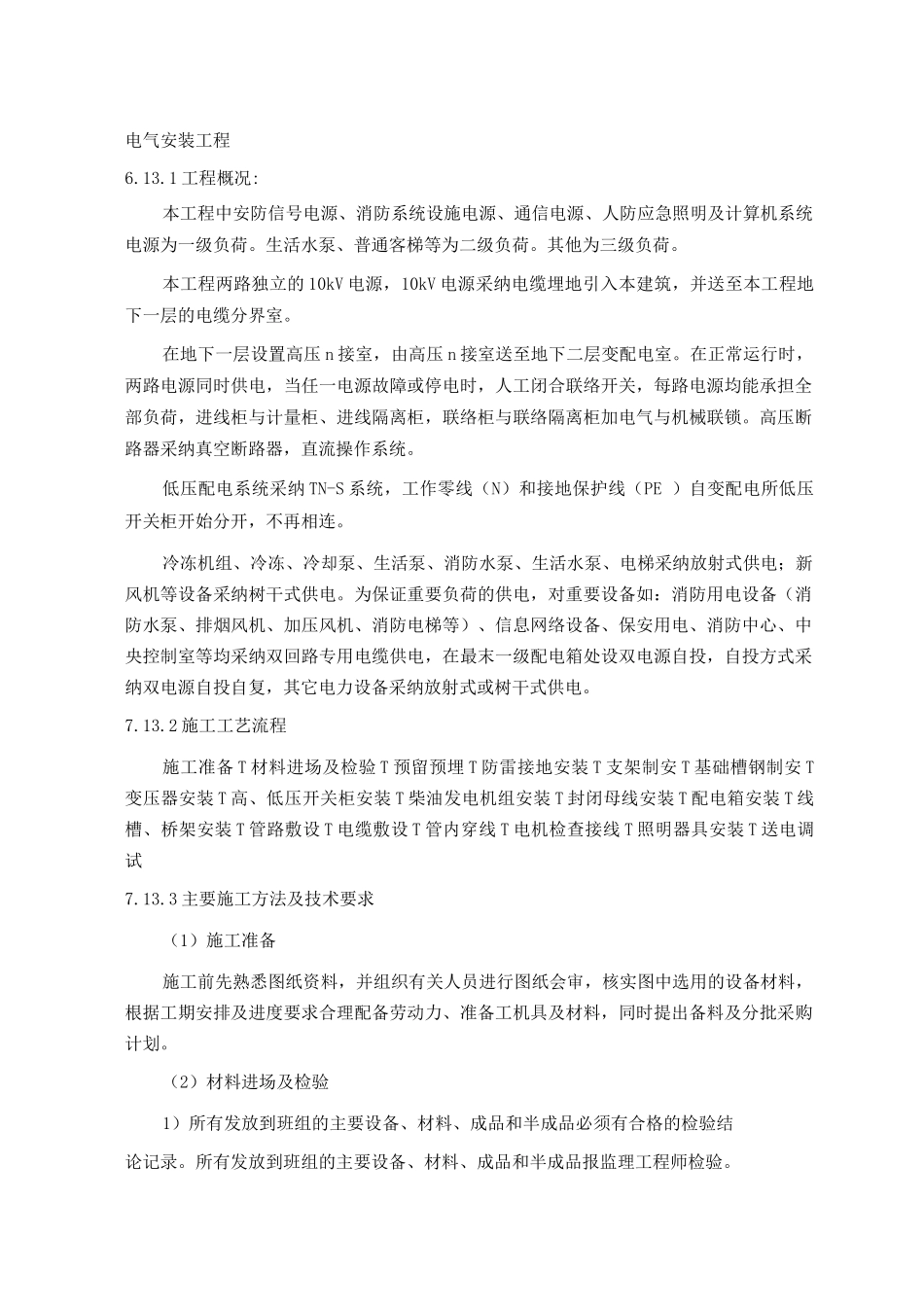

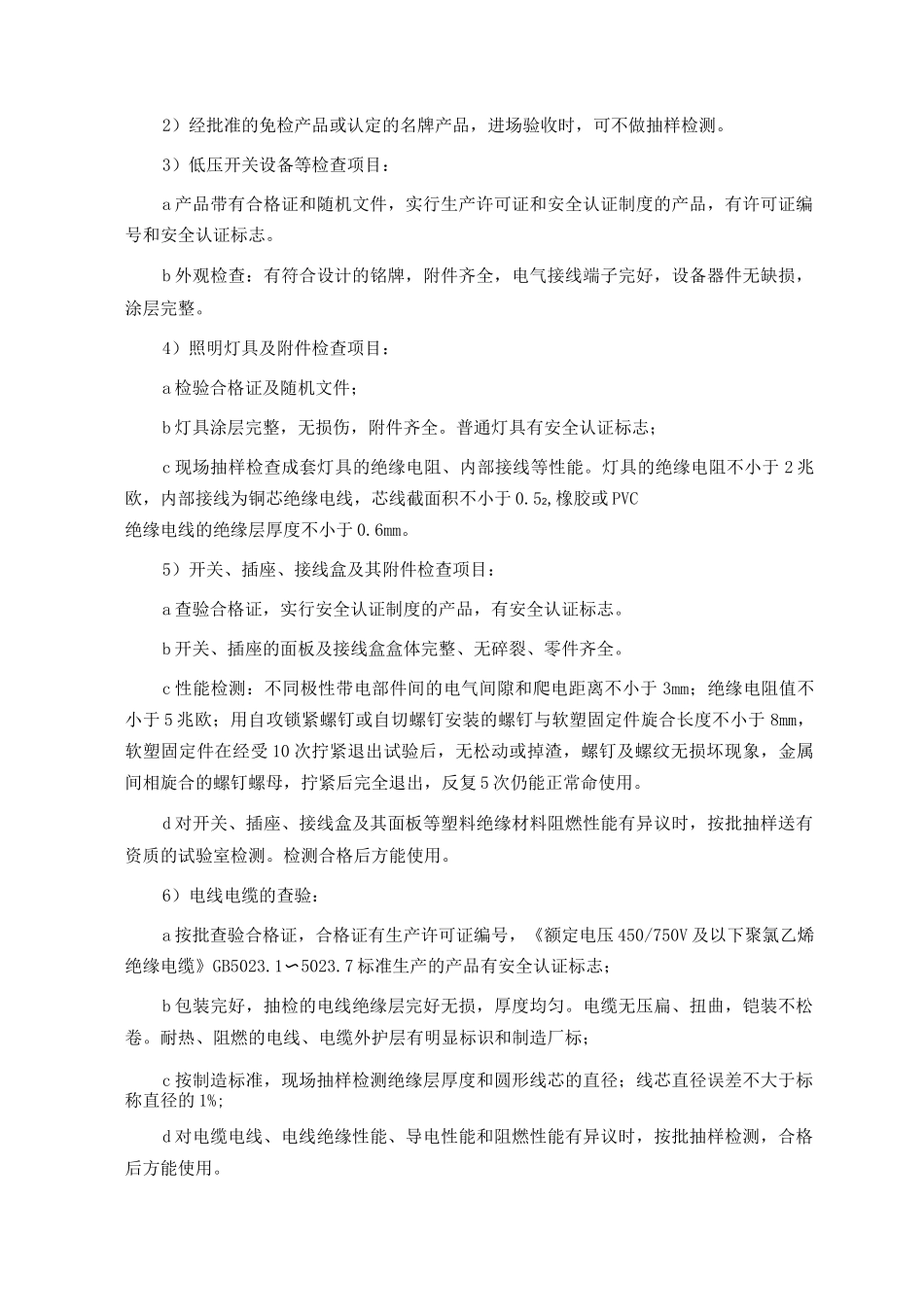

电气安装工程6.13.1 工程概况:本工程中安防信号电源、消防系统设施电源、通信电源、人防应急照明及计算机系统电源为一级负荷。生活水泵、普通客梯等为二级负荷。其他为三级负荷。本工程两路独立的 10kV 电源，10kV 电源采纳电缆埋地引入本建筑，并送至本工程地下一层的电缆分界室。在地下一层设置高压 n 接室，由高压 n 接室送至地下二层变配电室。在正常运行时，两路电源同时供电，当任一电源故障或停电时，人工闭合联络开关，每路电源均能承担全部负荷，进线柜与计量柜、进线隔离柜，联络柜与联络隔离柜加电气与机械联锁。高压断路器采纳真空断路器，直流操作系统。低压配电系统采纳 TN-S 系统，工作零线（N）和接地保护线（PE ）自变配电所低压开关柜开始分开，不再相连。冷冻机组、冷冻、冷却泵、生活泵、消防水泵、生活水泵、电梯采纳放射式供电；新风机等设备采纳树干式供电。为保证重要负荷的供电，对重要设备如：消防用电设备（消防水泵、排烟风机、加压风机、消防电梯等）、信息网络设备、保安用电、消防中心、中央控制室等均采纳双回路专用电缆供电，在最末一级配电箱处设双电源自投，自投方式采纳双电源自投自复，其它电力设备采纳放射式或树干式供电。7.13.2 施工工艺流程施工准备 T 材料进场及检验 T 预留预埋 T 防雷接地安装 T 支架制安 T 基础槽钢制安 T变压器安装 T 高、低压开关柜安装 T 柴油发电机组安装 T 封闭母线安装 T 配电箱安装 T 线槽、桥架安装 T 管路敷设 T 电缆敷设 T 管内穿线 T 电机检查接线 T 照明器具安装 T 送电调试7.13.3 主要施工方法及技术要求（1）施工准备施工前先熟悉图纸资料，并组织有关人员进行图纸会审，核实图中选用的设备材料，根据工期安排及进度要求合理配备劳动力、准备工机具及材料，同时提出备料及分批采购计划。（2）材料进场及检验1）所有发放到班组的主要设备、材料、成品和半成品必须有合格的检验结论记录。所有发放到班组的主要设备、材料、成品和半成品报监理工程师检验。2）经批准的免检产品或认定的名牌产品，进场验收时，可不做抽样检测。3）低压开关设备等检查项目：a 产品带有合格证和随机文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。b 外观检查：有符合设计的铭牌，附件齐全，电气接线端子完好，设备器件无缺损，涂层完整。4）照明灯具及附件检查项目：a 检验合格证及随机文件；b 灯具涂层完整，无...
