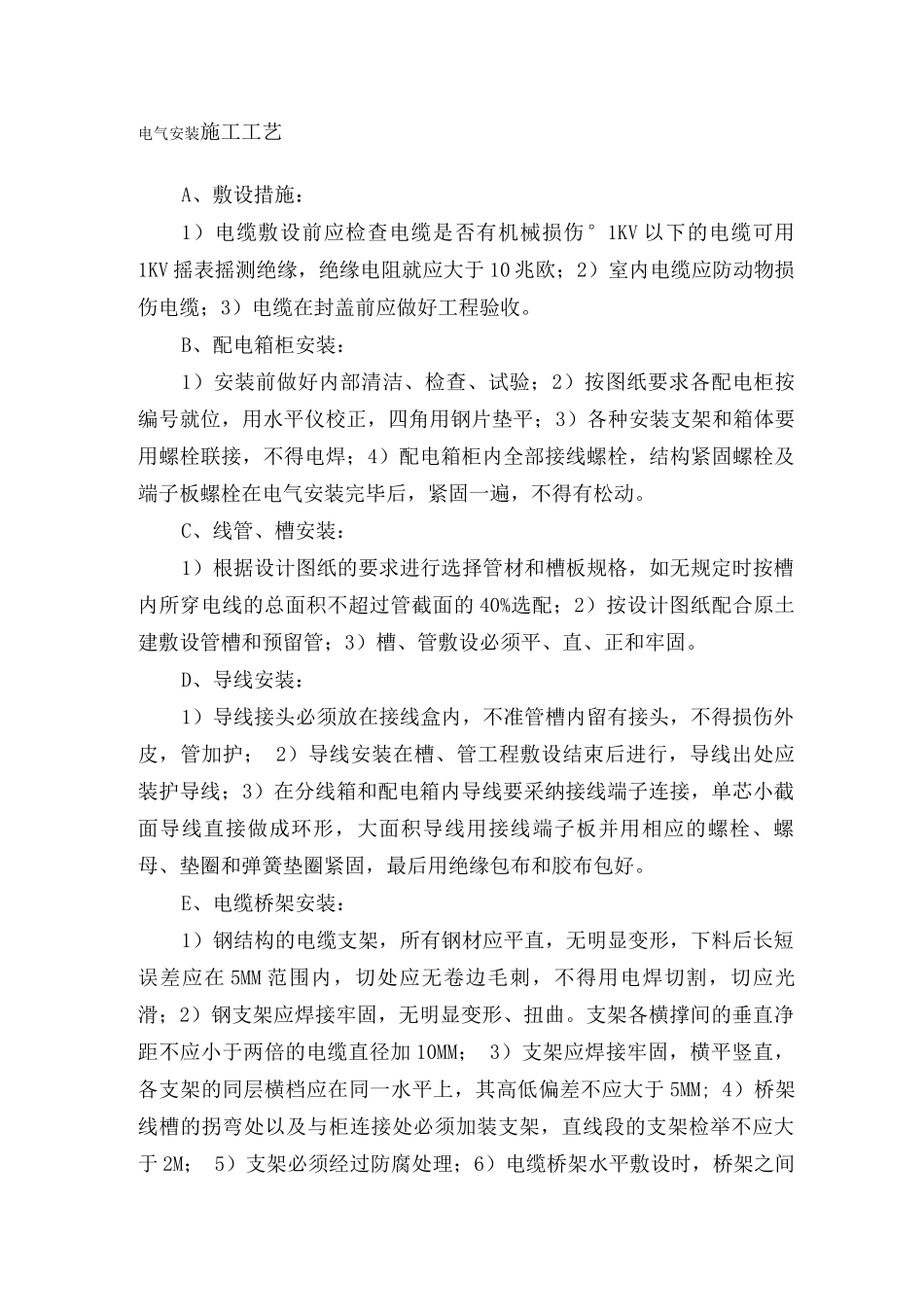

电气安装施工工艺A、敷设措施：1）电缆敷设前应检查电缆是否有机械损伤°1KV 以下的电缆可用1KV 摇表摇测绝缘，绝缘电阻就应大于 10 兆欧；2）室内电缆应防动物损伤电缆；3）电缆在封盖前应做好工程验收。B、配电箱柜安装：1）安装前做好内部清洁、检查、试验；2）按图纸要求各配电柜按编号就位，用水平仪校正，四角用钢片垫平；3）各种安装支架和箱体要用螺栓联接，不得电焊；4）配电箱柜内全部接线螺栓，结构紧固螺栓及端子板螺栓在电气安装完毕后，紧固一遍，不得有松动。C、线管、槽安装：1）根据设计图纸的要求进行选择管材和槽板规格，如无规定时按槽内所穿电线的总面积不超过管截面的 40%选配；2）按设计图纸配合原土建敷设管槽和预留管；3）槽、管敷设必须平、直、正和牢固。D、导线安装：1）导线接头必须放在接线盒内，不准管槽内留有接头，不得损伤外皮，管加护； 2）导线安装在槽、管工程敷设结束后进行，导线出处应装护导线；3）在分线箱和配电箱内导线要采纳接线端子连接，单芯小截面导线直接做成环形，大面积导线用接线端子板并用相应的螺栓、螺母、垫圈和弹簧垫圈紧固，最后用绝缘包布和胶布包好。E、电缆桥架安装：1）钢结构的电缆支架，所有钢材应平直，无明显变形，下料后长短误差应在 5MM 范围内，切处应无卷边毛刺，不得用电焊切割，切应光滑；2）钢支架应焊接牢固，无明显变形、扭曲。支架各横撑间的垂直净距不应小于两倍的电缆直径加 10MM； 3）支架应焊接牢固，横平竖直，各支架的同层横档应在同一水平上，其高低偏差不应大于 5MM; 4）桥架线槽的拐弯处以及与柜连接处必须加装支架，直线段的支架检举不应大于 2M； 5）支架必须经过防腐处理；6）电缆桥架水平敷设时，桥架之间的连接点应尽量设置在跨距的 1/4 左右，每隔 2M 左右支架固定；7）电缆桥架装置必须有可靠的接地，长距离的电缆每隔 25M 应与大楼接地一次。（二）照明电路施工入、施工前应认真批阅图纸，按设计要求确定回路走向布管，天棚照明、灯位定位要尽量做到准确合理，吊筋间距按法律规范*20-^25 的镀锌管不得大于 1.5M。B、吊筋的制作与固定：吊筋 6 的圆条按应有的长度与膨胀螺丝 6*60焊接固定于结构层上，下端焊接 L40 角铁或扁铁 20*2,刷上防锈漆，长度一致，以确保线管横平竖直。C、镀锌管和线盒的暗埋：凡暗埋的线管、暗盒必须绕过结构层打洞开槽，深度按法律规范保护层不得小于 1.5mm，线管的弯曲度不得小于6d。D、穿线...
