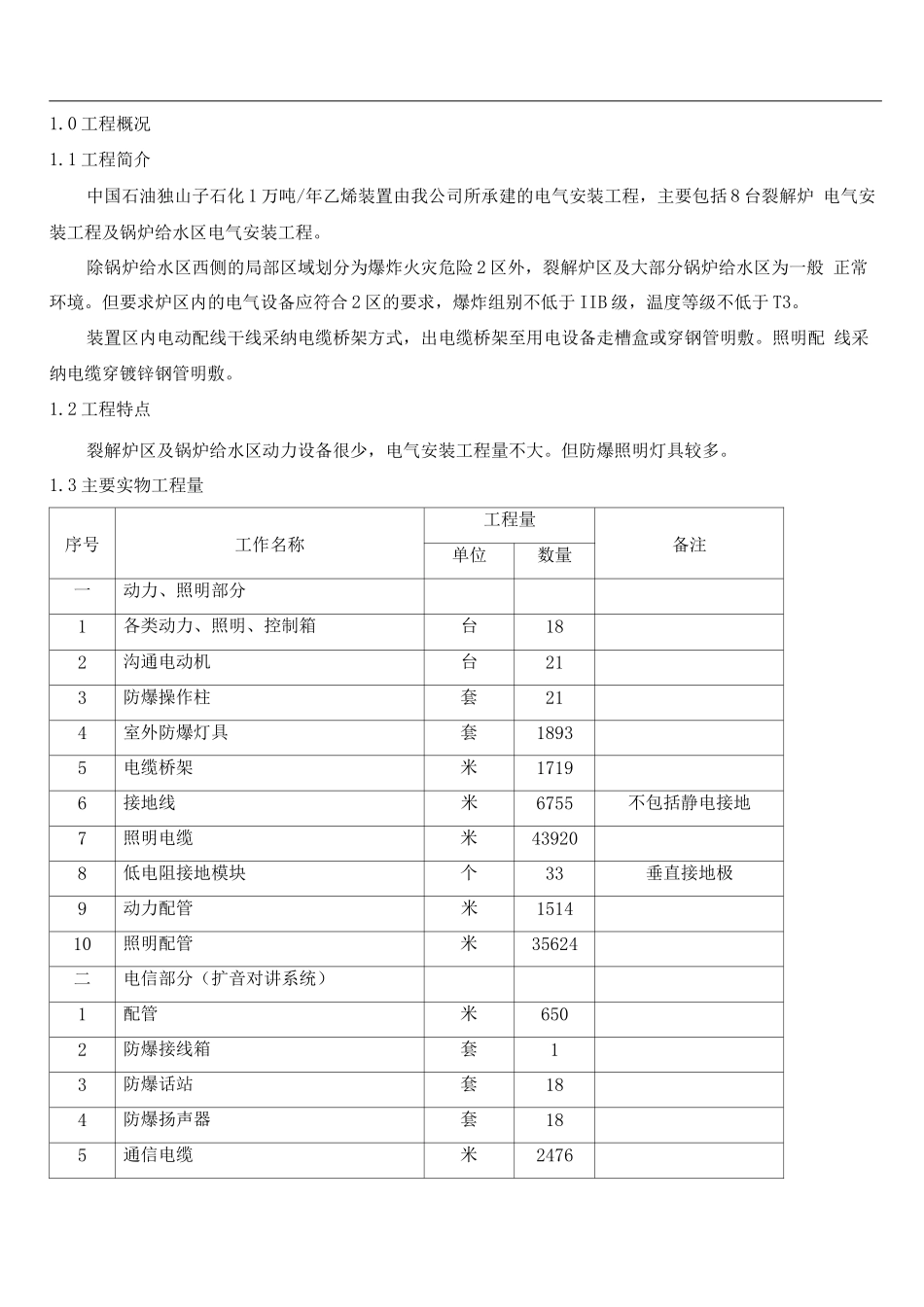

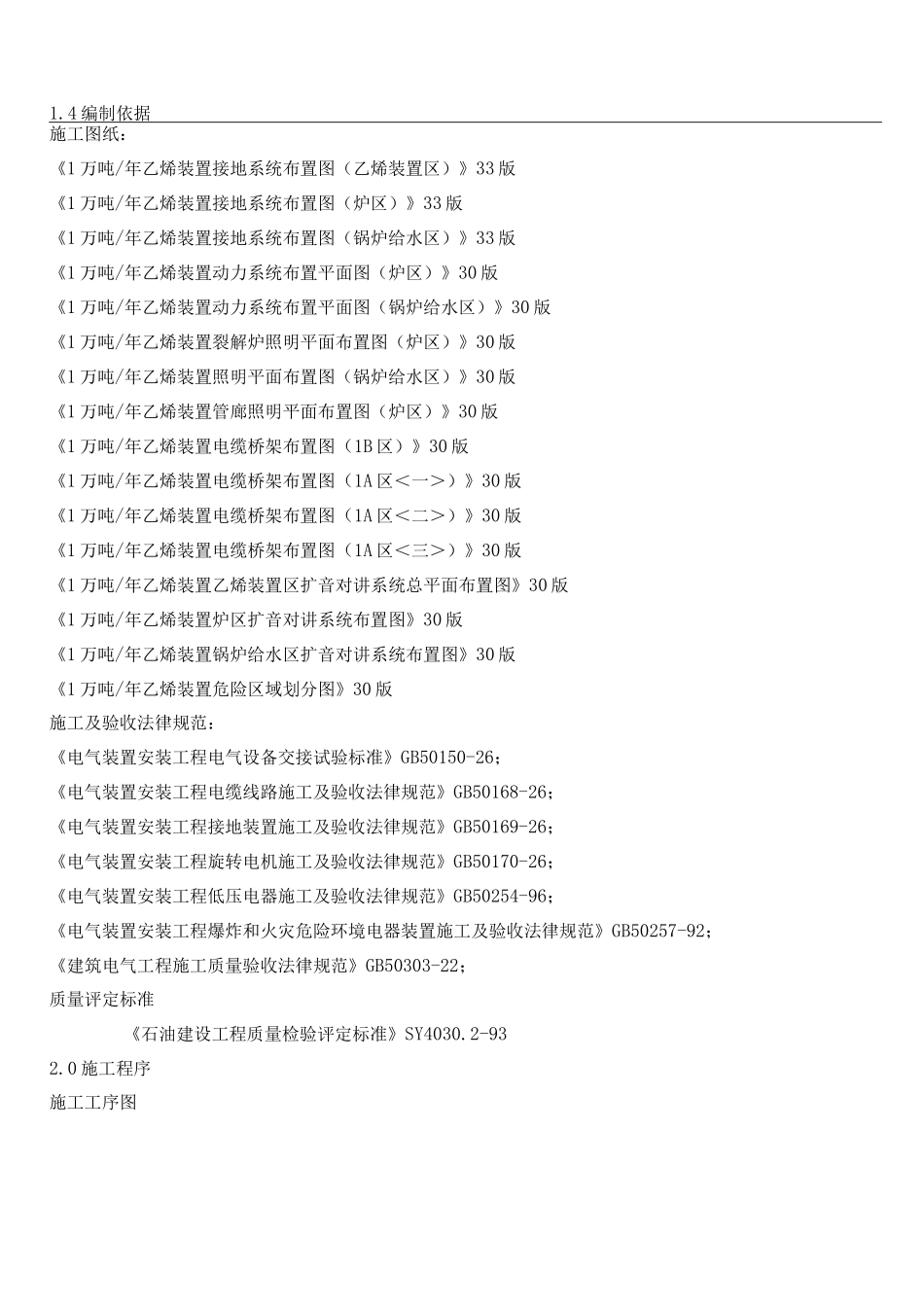

1.0 工程概况1.1 工程简介中国石油独山子石化 1 万吨/年乙烯装置由我公司所承建的电气安装工程，主要包括 8 台裂解炉 电气安装工程及锅炉给水区电气安装工程。除锅炉给水区西侧的局部区域划分为爆炸火灾危险 2 区外，裂解炉区及大部分锅炉给水区为一般 正常环境。但要求炉区内的电气设备应符合 2 区的要求，爆炸组别不低于 IIB 级，温度等级不低于 T3。装置区内电动配线干线采纳电缆桥架方式，出电缆桥架至用电设备走槽盒或穿钢管明敷。照明配 线采纳电缆穿镀锌钢管明敷。1.2 工程特点裂解炉区及锅炉给水区动力设备很少，电气安装工程量不大。但防爆照明灯具较多。1.3 主要实物工程量序号工作名称工程量备注单位数量一动力、照明部分1各类动力、照明、控制箱台182沟通电动机台213防爆操作柱套214室外防爆灯具套18935电缆桥架米17196接地线米6755不包括静电接地7照明电缆米439208低电阻接地模块个33垂直接地极9动力配管米151410照明配管米35624二电信部分（扩音对讲系统）1配管米6502防爆接线箱套13防爆话站套184防爆扬声器套185通信电缆米24761.4 编制依据施工图纸：《1 万吨/年乙烯装置接地系统布置图（乙烯装置区）》33 版《1 万吨/年乙烯装置接地系统布置图（炉区）》33 版《1 万吨/年乙烯装置接地系统布置图（锅炉给水区）》33 版《1 万吨/年乙烯装置动力系统布置平面图（炉区）》30 版《1 万吨/年乙烯装置动力系统布置平面图（锅炉给水区）》30 版《1 万吨/年乙烯装置裂解炉照明平面布置图（炉区）》30 版《1 万吨/年乙烯装置照明平面布置图（锅炉给水区）》30 版《1 万吨/年乙烯装置管廊照明平面布置图（炉区）》30 版《1 万吨/年乙烯装置电缆桥架布置图（1B 区）》30 版《1 万吨/年乙烯装置电缆桥架布置图（1A 区＜一＞）》30 版《1 万吨/年乙烯装置电缆桥架布置图（1A 区＜二＞）》30 版《1 万吨/年乙烯装置电缆桥架布置图（1A 区＜三＞）》30 版《1 万吨/年乙烯装置乙烯装置区扩音对讲系统总平面布置图》30 版《1 万吨/年乙烯装置炉区扩音对讲系统布置图》30 版《1 万吨/年乙烯装置锅炉给水区扩音对讲系统布置图》30 版《1 万吨/年乙烯装置危险区域划分图》30 版施工及验收法律规范：《电气装置安装工程电气设备交接试验标准》GB50150-26；《电气装置安装工程电缆线路施工及验收法律规范》GB50168-26；《电气装置安装工程接地装置施工及验收法律规范》GB50169-26；《电气装置安装...
