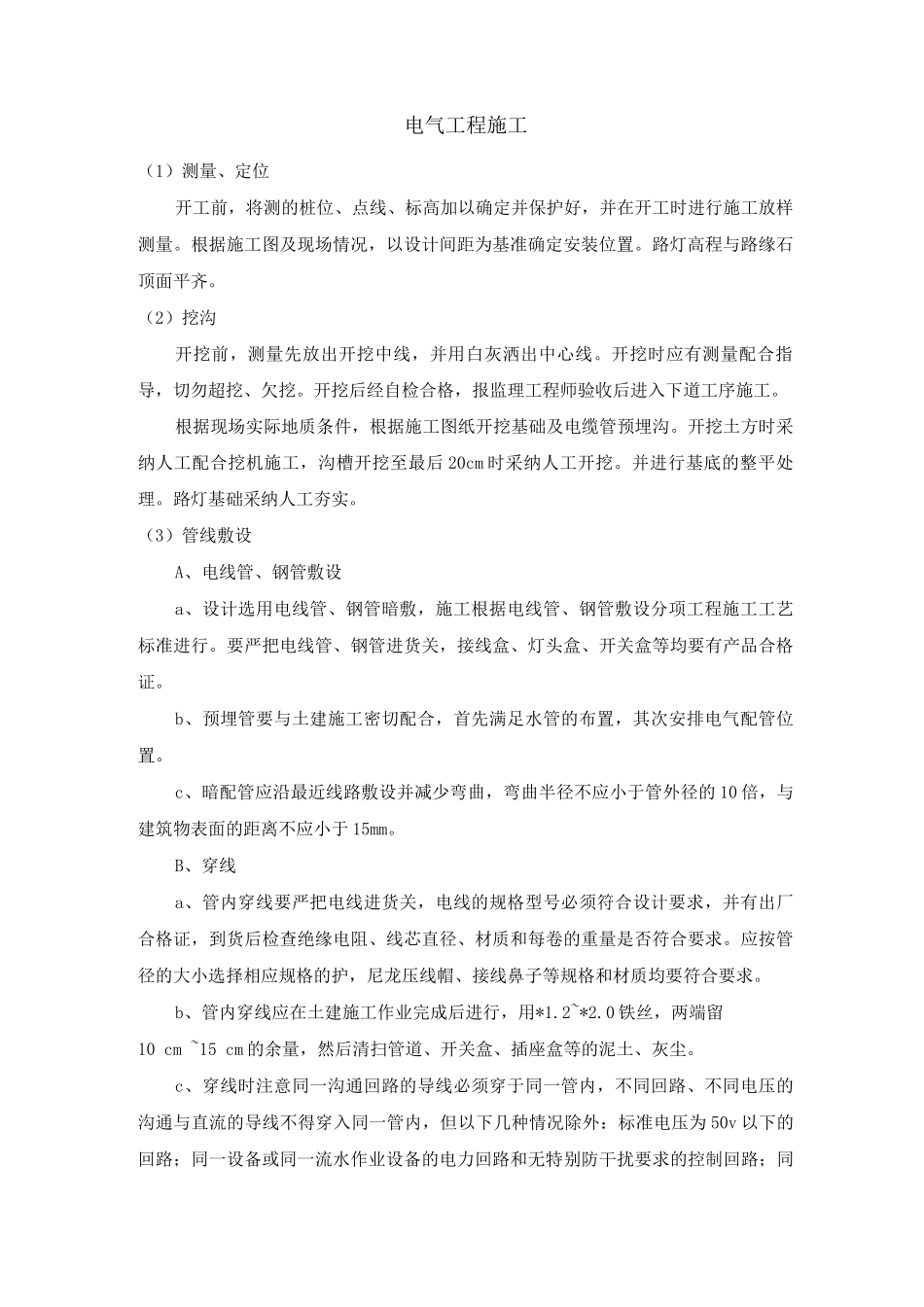

电气工程施工

电气工程施工（1）测量、定位开工前，将测的桩位、点线、标高加以确定并保护好，并在开工时进行施工放样测量。根据施工图及现场情况，以设计间距为基准确定安装位置。路灯高程与路缘石顶面平齐。（2）挖沟开挖前，测量先放出开挖中线，并用白灰洒出中心线。开挖时应有测量配合指导，切勿超挖、欠挖。开挖后经自检合格，报监理工程师验收后进入下道工序施工。根据现场实际地质条件，根据施工图纸开挖基础及电缆管预埋沟。开挖土方时采纳人工配合挖机施工，沟槽开挖至最后 20cm 时采纳人工开挖。并进行基底的整平处理。路灯基础采纳人工夯实。（3）管线敷设A、电线管、钢管敷设a、设计选用电线管、钢管暗敷，施工根据电线管、钢管敷设分项工程施工工艺标准进行。要严把电线管、钢管进货关，接线盒、灯头盒、开关盒等均要有产品合格证。b、预埋管要与土建施工密切配合，首先满足水管的布置，其次安排电气配管位置。c、暗配管应沿最近线路敷设并减少弯曲，弯曲半径不应小于管外径的 10 倍，与建筑物表面的距离不应小于 15mm。B、穿线a、管内穿线要严把电线进货关，电线的规格型号必须符合设计要求，并有出厂合格证，到货后检查绝缘电阻、线芯直径、材质和每卷的重量是否符合要求。应按管径的大小选择相应规格的护，尼龙压线帽、接线鼻子等规格和材质均要符合要求。b、管内穿线应在土建施工作业完成后进行，用*1.2~*2.0 铁丝，两端留10 cm ~15 cm 的余量，然后清扫管道、开关盒、插座盒等的泥土、灰尘。c、穿线时注意同一沟通回路的导线必须穿于同一管内，不同回路、不同电压的沟通与直流的导线不得穿入同一管内，但以下几种情况除外：标准电压为 50v 以下的回路；同一设备或同一流水作业设备的电力回路和无特别防干扰要求的控制回路；同一花灯的几个回路；同类照明的几个回路，但管内的导管总数不应多于 8 根。d、导线预留长度：接线盒、开关盒、插座盒及灯头盒为 15cm，配电箱内为箱体周长的 1/2.（4）配电柜（箱）安装A、开箱检查。柜（箱）到达现场应与业主、监理共同进行开箱检查、验收。柜（箱）包装及密封应良好，制造厂的技术应齐全，型号、规格应符合设计要求，附件配件齐全。主体外观应无损及变形，油漆完好无损，柜内原器件及附件齐全，无损伤等缺陷。B、柜（箱）的固定。先按图纸规定的顺序将柜做好标记，然后放置到安装位置上固定。盘面每米高的垂直度应小于 1.5mm，相邻两盘顶部的水平偏差应小于 2mm。柜（箱）固定好后...
