电气工程施工方案(5)

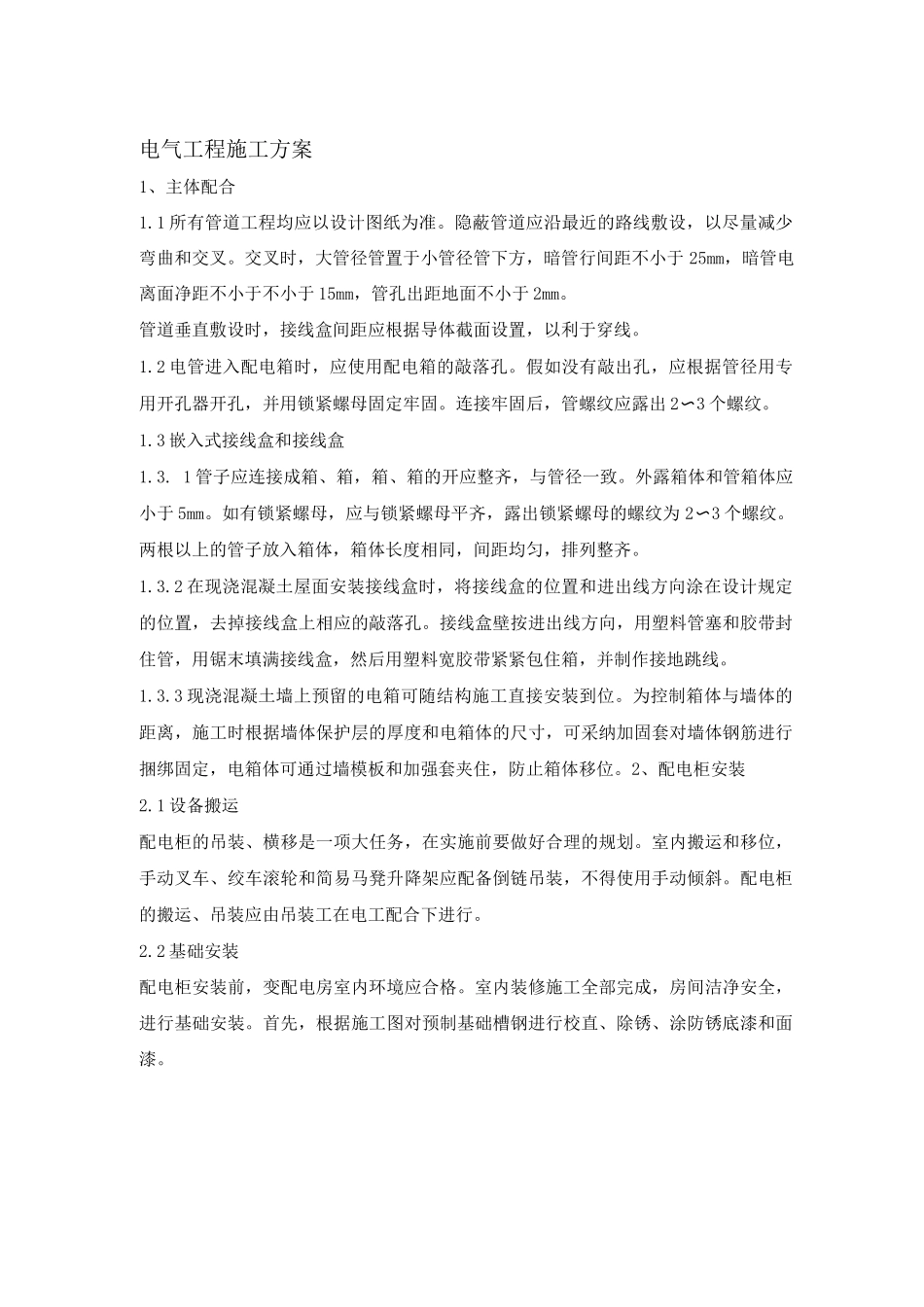

电气工程施工方案1、主体配合1.1 所有管道工程均应以设计图纸为准。隐蔽管道应沿最近的路线敷设，以尽量减少弯曲和交叉。交叉时，大管径管置于小管径管下方，暗管行间距不小于 25mm，暗管电离面净距不小于不小于 15mm，管孔出距地面不小于 2mm。管道垂直敷设时，接线盒间距应根据导体截面设置，以利于穿线。1.2 电管进入配电箱时，应使用配电箱的敲落孔。假如没有敲出孔，应根据管径用专用开孔器开孔，并用锁紧螺母固定牢固。连接牢固后，管螺纹应露出 2〜3 个螺纹。1.3 嵌入式接线盒和接线盒1.3. 1 管子应连接成箱、箱，箱、箱的开应整齐，与管径一致。外露箱体和管箱体应小于 5mm。如有锁紧螺母，应与锁紧螺母平齐，露出锁紧螺母的螺纹为 2〜3 个螺纹。两根以上的管子放入箱体，箱体长度相同，间距均匀，排列整齐。1.3.2 在现浇混凝土屋面安装接线盒时，将接线盒的位置和进出线方向涂在设计规定的位置，去掉接线盒上相应的敲落孔。接线盒壁按进出线方向，用塑料管塞和胶带封住管，用锯末填满接线盒，然后用塑料宽胶带紧紧包住箱，并制作接地跳线。1.3.3 现浇混凝土墙上预留的电箱可随结构施工直接安装到位。为控制箱体与墙体的距离，施工时根据墙体保护层的厚度和电箱体的尺寸，可采纳加固套对墙体钢筋进行捆绑固定，电箱体可通过墙模板和加强套夹住，防止箱体移位。2、配电柜安装2.1 设备搬运配电柜的吊装、横移是一项大任务，在实施前要做好合理的规划。室内搬运和移位，手动叉车、绞车滚轮和简易马凳升降架应配备倒链吊装，不得使用手动倾斜。配电柜的搬运、吊装应由吊装工在电工配合下进行。2.2 基础安装配电柜安装前，变配电房室内环境应合格。室内装修施工全部完成，房间洁净安全，进行基础安装。首先，根据施工图对预制基础槽钢进行校直、除锈、涂防锈底漆和面漆。根据预留孔的尺寸，求出箱体的标高和水平尺寸，将箱体固定好，然后四周用水泥砂浆填平并找平。水泥砂浆固定后，安装面板和面板。安装面板表面应平整，周边间隙均匀对称，表面平整无歪斜，螺钉垂直，受力均匀。3.3 箱内接线箱内接线包括分电路线与配电箱元件的连接，弱电火控电路线的压接。箱内布线一般要求接线正确、布线美观、导线分布协调。最多允许在同一端子上压接两根电线。电线与配电箱元件的连接根据电线的功能、线径的不同采纳不同的连接方式表和连接装置的类型，分为与母线连接和与断路器出线孔连接两种情况。与断路器连接的导线插入断路器的出线...
