电气工程施工方案

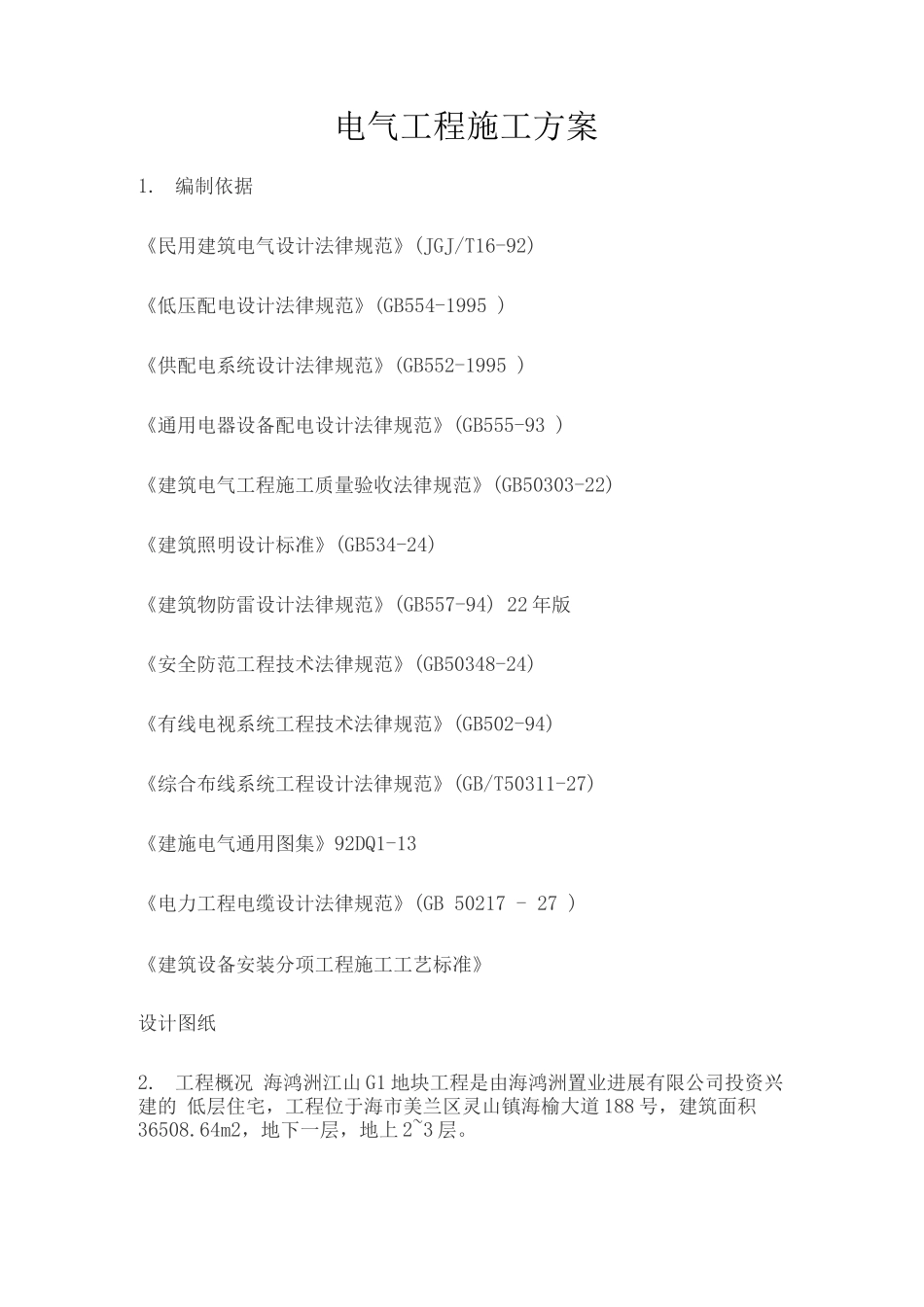

电气工程施工方案1.编制依据《民用建筑电气设计法律规范》(JGJ/T16-92)《低压配电设计法律规范》(GB554-1995 )《供配电系统设计法律规范》(GB552-1995 )《通用电器设备配电设计法律规范》(GB555-93 )《建筑电气工程施工质量验收法律规范》(GB50303-22)《建筑照明设计标准》(GB534-24)《建筑物防雷设计法律规范》(GB557-94) 22 年版《安全防范工程技术法律规范》(GB50348-24)《有线电视系统工程技术法律规范》(GB502-94)《综合布线系统工程设计法律规范》(GB/T50311-27)《建施电气通用图集》92DQ1-13《电力工程电缆设计法律规范》(GB 50217 - 27 )《建筑设备安装分项工程施工工艺标准》设计图纸2.工程概况 海鸿洲江山 G1 地块工程是由海鸿洲置业进展有限公司投资兴建的 低层住宅，工程位于海市美兰区灵山镇海榆大道 188 号，建筑面积 36508.64m2，地下一层，地上 2~3 层。小区内电气安装包括 G 地块内主干道路的 10kV 电力工程、通信工程、 道路照明工程以及一期地块中 G1、G2 两个地块的低压电力工程和弱电 工程，实行直埋、沟内铺设及混凝土包管三种铺设方式，路线基本沿园 路铺设，与给排水管道立交，需综合考虑管线铺设系统，防止不同管线 碰头”的现象。3.供电系统方式、方法3.1 供电电源及电压本工程高压部分采纳高压环网供电方式，由已建开闭所引来一路 10KV 电源至各地块的室外箱式变电站。3.2 低压配电系统本工程低压部分采纳室外箱式变电站配电。低压配电柜处出线低压断路 器设过载长延时、短路瞬时脱扣器，部分回路设失压、分励脱扣器，进 线开关设过载长延时、短路延时保护。3.3 照明系统照明系统仅安装室外场所照明，包括路灯、射树灯、地灯、水景灯等。3.4 弱电系统弱电系统只做管道预留，配合专业公司施工。4.施工准备 4.1 由技术负责人组织参加施工的技工仔细熟悉施工图纸及相关设计 文件、标准法律规范，掌握设计意图及设计要求，对图中所选用的电气设备 和主要材料进行统计。做好施工图纸的审查、会审，参加设计交底及图 纸会审。4.2 按施工作业计划备齐施工用料及施工机具。4. 3 与设备材料部及质量管理部一起进行工程设备及材料的检验工作， 要求设备、材料的规格、型号、数量应与图纸一致，附件、备件、质量 合格证及技术文件齐全，同时应符合法律规范要求，根据要求及时进行施工 前的报验，并作好检验记录。4.4 根据项目特点，组织学习安全规程及规章制度，开工前对施工人员...
