电气工程施工方案12

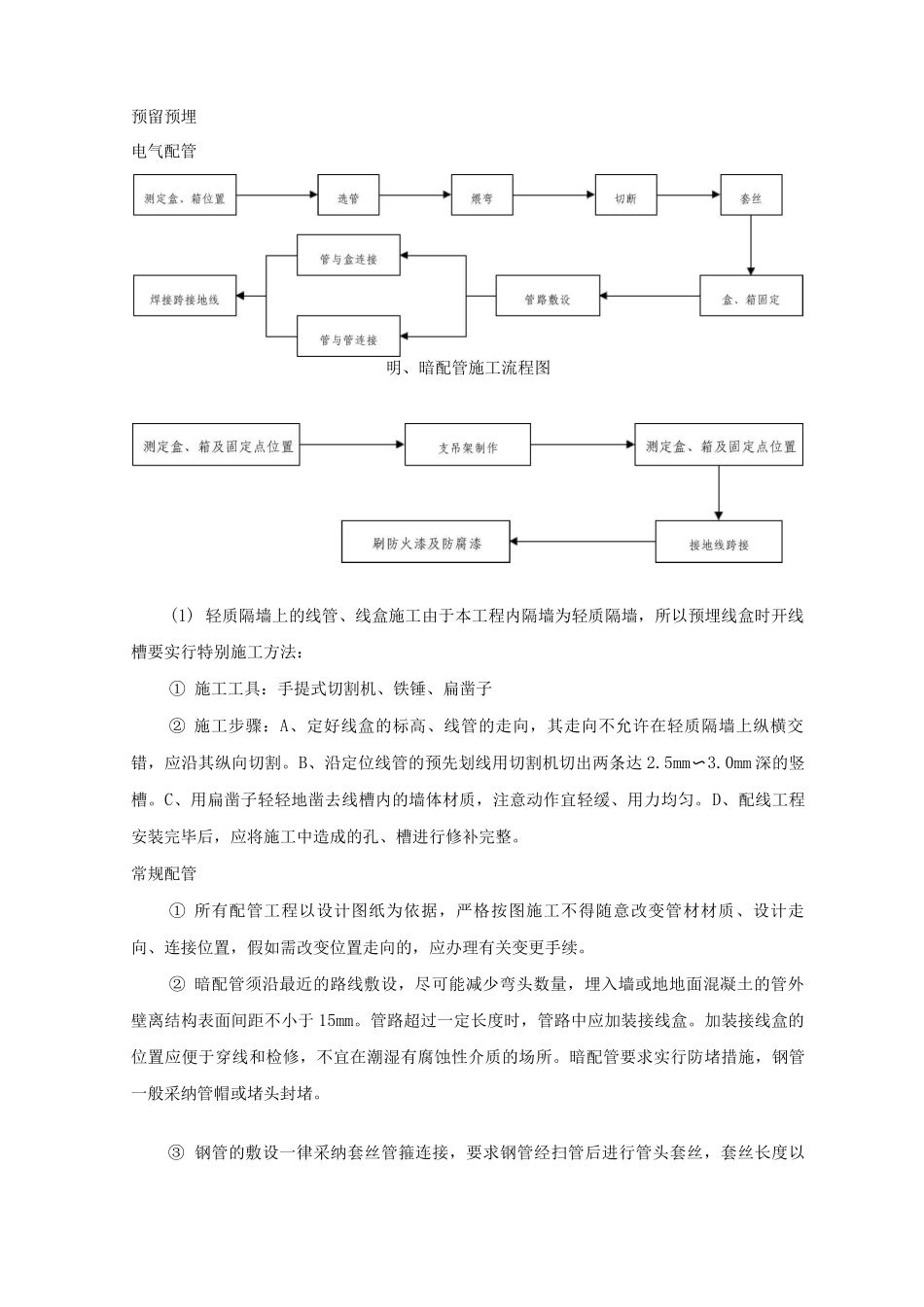

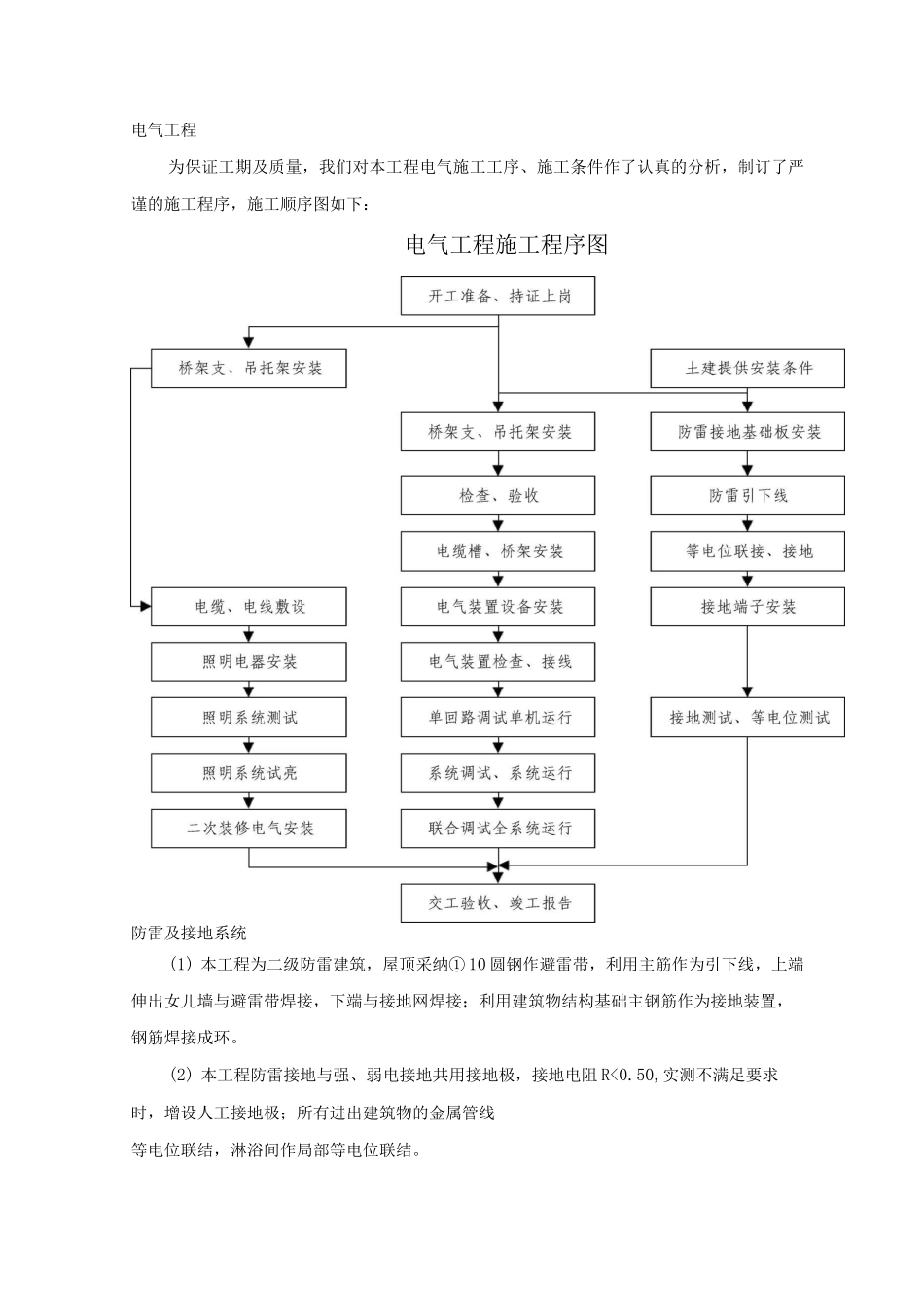

电气工程为保证工期及质量，我们对本工程电气施工工序、施工条件作了认真的分析，制订了严谨的施工程序，施工顺序图如下：电气工程施工程序图防雷及接地系统(1) 本工程为二级防雷建筑，屋顶采纳① 10 圆钢作避雷带，利用主筋作为引下线，上端伸出女儿墙与避雷带焊接，下端与接地网焊接；利用建筑物结构基础主钢筋作为接地装置，钢筋焊接成环。(2) 本工程防雷接地与强、弱电接地共用接地极，接地电阻 R<0.50,实测不满足要求时，增设人工接地极；所有进出建筑物的金属管线等电位联结，淋浴间作局部等电位联结。预留预埋电气配管明、暗配管施工流程图(1) 轻质隔墙上的线管、线盒施工由于本工程内隔墙为轻质隔墙，所以预埋线盒时开线槽要实行特别施工方法：① 施工工具：手提式切割机、铁锤、扁凿子② 施工步骤：A、定好线盒的标高、线管的走向，其走向不允许在轻质隔墙上纵横交错，应沿其纵向切割。B、沿定位线管的预先划线用切割机切出两条达 2.5mm〜3.0mm 深的竖槽。C、用扁凿子轻轻地凿去线槽内的墙体材质，注意动作宜轻缓、用力均匀。D、配线工程安装完毕后，应将施工中造成的孔、槽进行修补完整。常规配管① 所有配管工程以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，假如需改变位置走向的，应办理有关变更手续。② 暗配管须沿最近的路线敷设，尽可能减少弯头数量，埋入墙或地地面混凝土的管外壁离结构表面间距不小于 15mm。管路超过一定长度时，管路中应加装接线盒。加装接线盒的位置应便于穿线和检修，不宜在潮湿有腐蚀性介质的场所。暗配管要求实行防堵措施，钢管一般采纳管帽或堵头封堵。③ 钢管的敷设一律采纳套丝管箍连接，要求钢管经扫管后进行管头套丝，套丝长度以用管箍连接好后螺纹外露 2〜3 扣为宜，套丝完成后应检查是否光滑、平整，一般需对管作二次打磨处理，以便保持光滑、平整，不损伤管内导线。钢管套管应拧牢防止松动、脱落，紧固完成后，装好接地边线，接地线采纳镀锌专用接地线卡，禁止使用钢筋焊接地线，钢管入盒处用锁紧螺母固定牢固，装设好镀锌接地线卡，暗配管安装完成后，至少每 1.5m 固定一道，以防混凝土浇捣时管子松动、位移。④ 直径 D〉25mm 的明配钢管固定采纳钢支架。⑤ 明配钢管应排列整齐，固定点间距均匀，与终端、转弯点、电气、器具或接线盒、箱边缘的距离为 3mm。⑥ 钢管丝扣连接时在管接头的两端装设专用接地跨接线，如图。ZR-BV-4mm 接地专用线...
