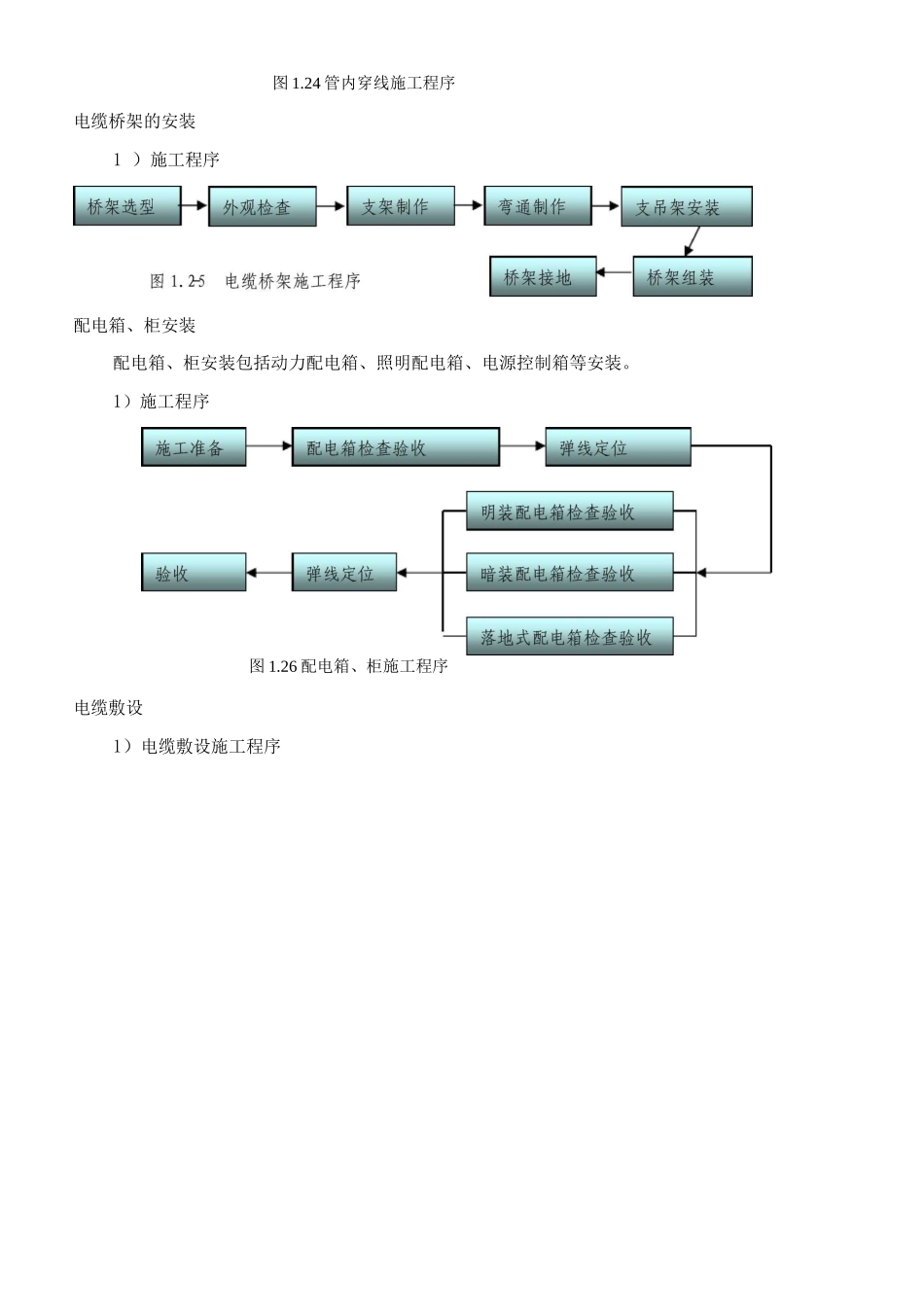

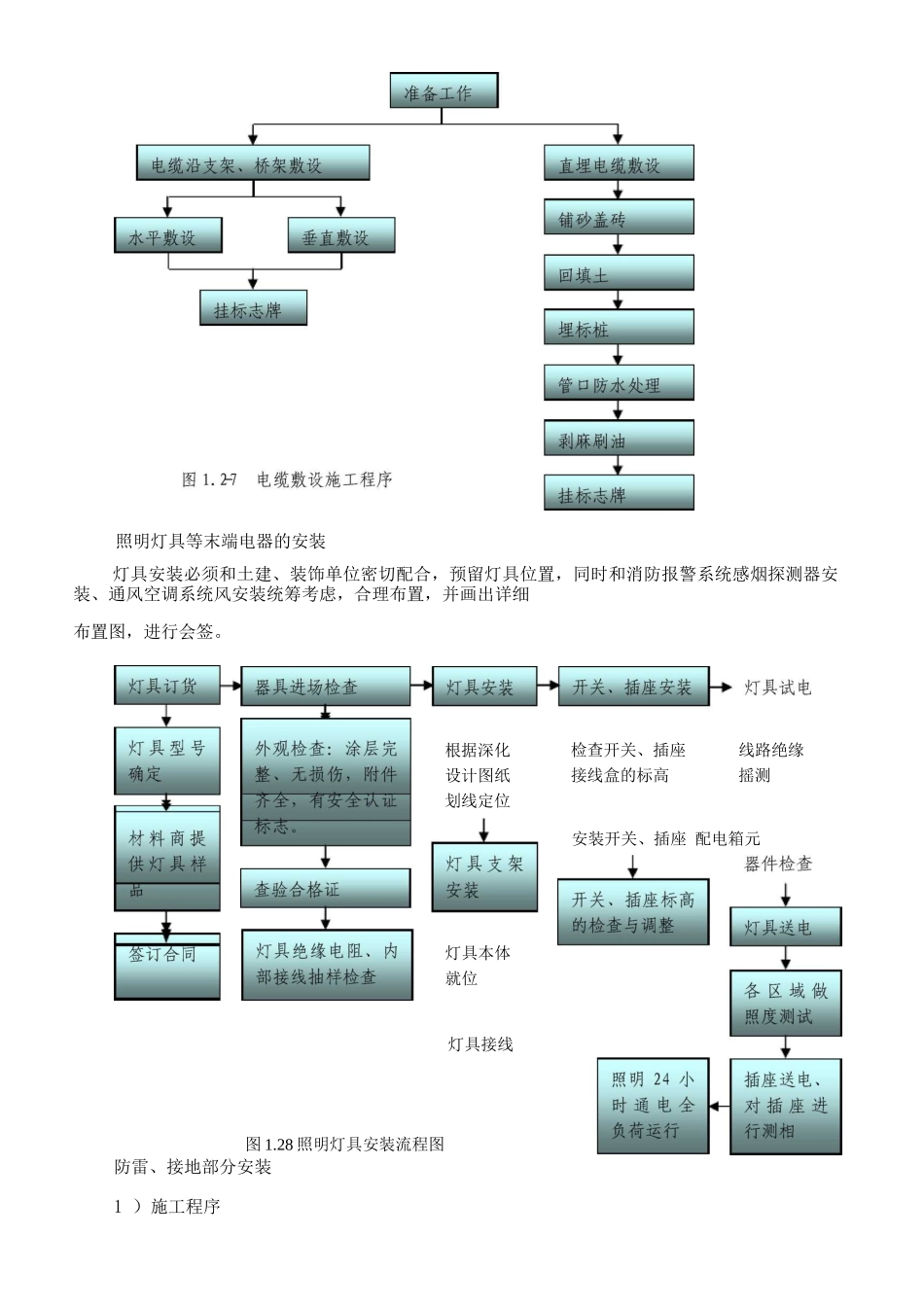

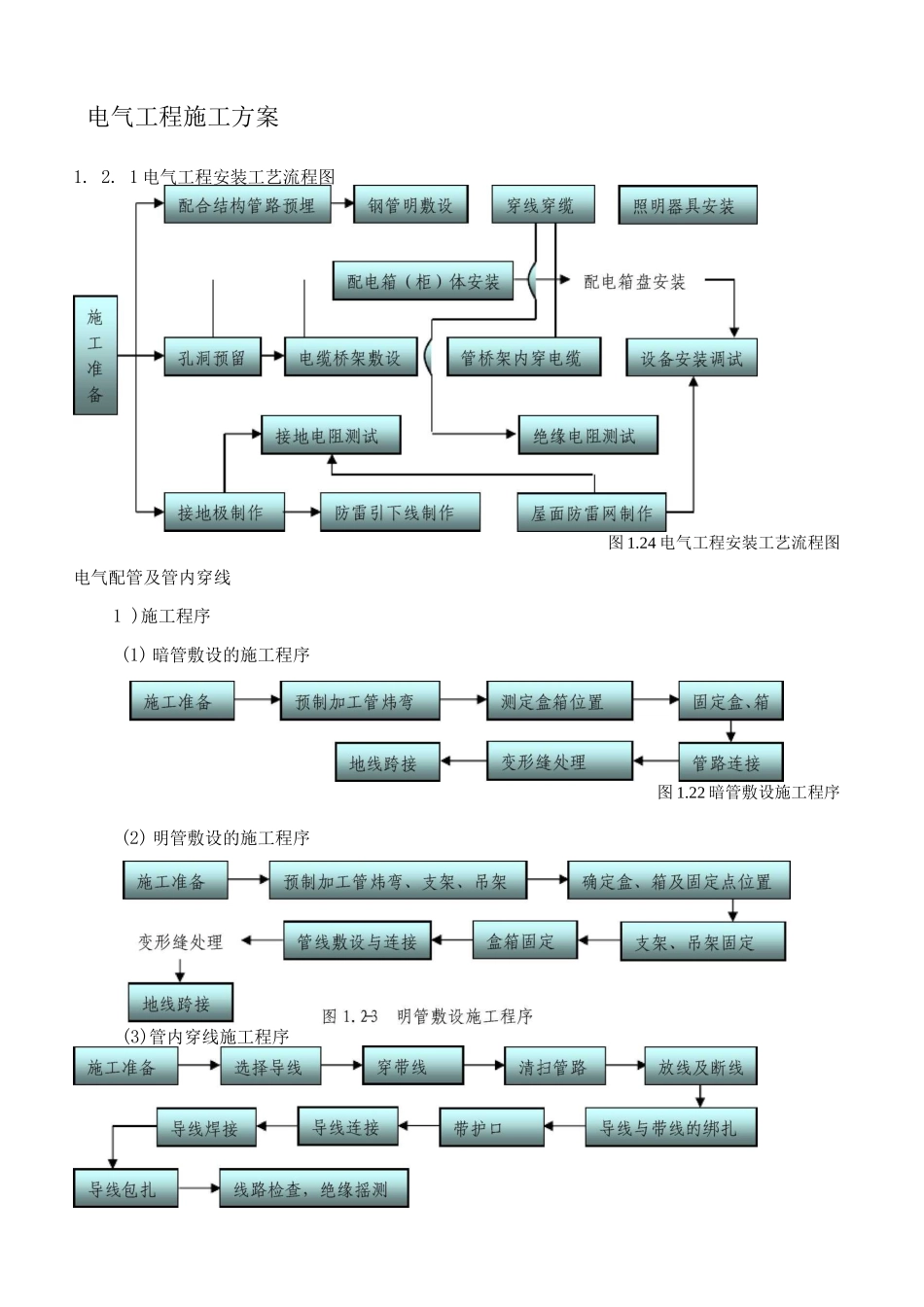

电气工程施工方案1. 2. 1 电气工程安装工艺流程图图 1.24 电气工程安装工艺流程图电气配管及管内穿线1 )施工程序(1) 暗管敷设的施工程序图 1.22 暗管敷设施工程序(2) 明管敷设的施工程序(3)管内穿线施工程序图 1.24 管内穿线施工程序电缆桥架的安装1 ）施工程序配电箱、柜安装配电箱、柜安装包括动力配电箱、照明配电箱、电源控制箱等安装。1）施工程序图 1.26 配电箱、柜施工程序电缆敷设1）电缆敷设施工程序灯具安装必须和土建、装饰单位密切配合，预留灯具位置，同时和消防报警系统感烟探测器安装、通风空调系统风安装统筹考虑，合理布置，并画出详细布置图，进行会签。防雷、接地部分安装1 ）施工程序灯具接线图 1.28 照明灯具安装流程图照明灯具等末端电器的安装检查开关、插座线路绝缘接线盒的标高摇测灯具本体就位根据深化设计图纸划线定位安装开关、插座 配电箱元图 1.*防雷接地施工程序2）防雷接地施工方法（1 ）接地装置本工程利用结构基础，底板内的两条面筋焊接连通，作防雷、供配电系统工作及弱电系统共用接地装置，在接地装置上按不同用途分别引出接地端子，供不同部位及不同用途设备（或系统）接地，共同接地装置接地电阻要求不大于 10。（2）防雷引下线本工程利用竖向结构主筋及钢构架作防雷引下线，按图中指定的部位，将柱内靠外侧的两条通长焊接的主筋、人字型钢柱、屋顶平面桁架焊接相连，并与屋面避雷带焊接相连。① 所有作为引下线的主筋，须用油漆作好标记，并在图中所示位置作好测试点，测试点的具体做法为：用一根巾 12 钢筋与防雷引下线焊接后，在室外地面以下 15cm 处引出 50cm,并造接地井加以保护。② 为增强导电的可靠性，凡用作接地装置，引下线的结构钢筋及外引测试点、接地点，在接驳处均应电焊，具体作法如下图所示（注：d 为结构钢筋的直径，L 为焊接长度，要求L>6d）:③每处施工完毕后，应及时请业主和监理进行隐蔽验收，并做好隐检记录。(3) 避雷带本工程避雷带采纳 6 12 的镀锌圆钢距屋面 1mm 高超敷，组成部大于 10mx10m 网格，在混凝土屋顶避雷带的支架采纳 40mm x 4mm 的镀锌扁钢。3 )电气接地施工方法根据设计图纸，本工程采纳 TN-S 系统作为电气接地保护方式。(1)变配电装置的保护接地、避雷器接地、共用接地装置，每个变电所设 2〜3 个接地端子，敷设一条 40mm x4mm 镀锌扁钢作为变配电设备工作及保护接地干线。(2)开关柜、配电屏(箱)及各种用电设...
