电气工程施工方案2

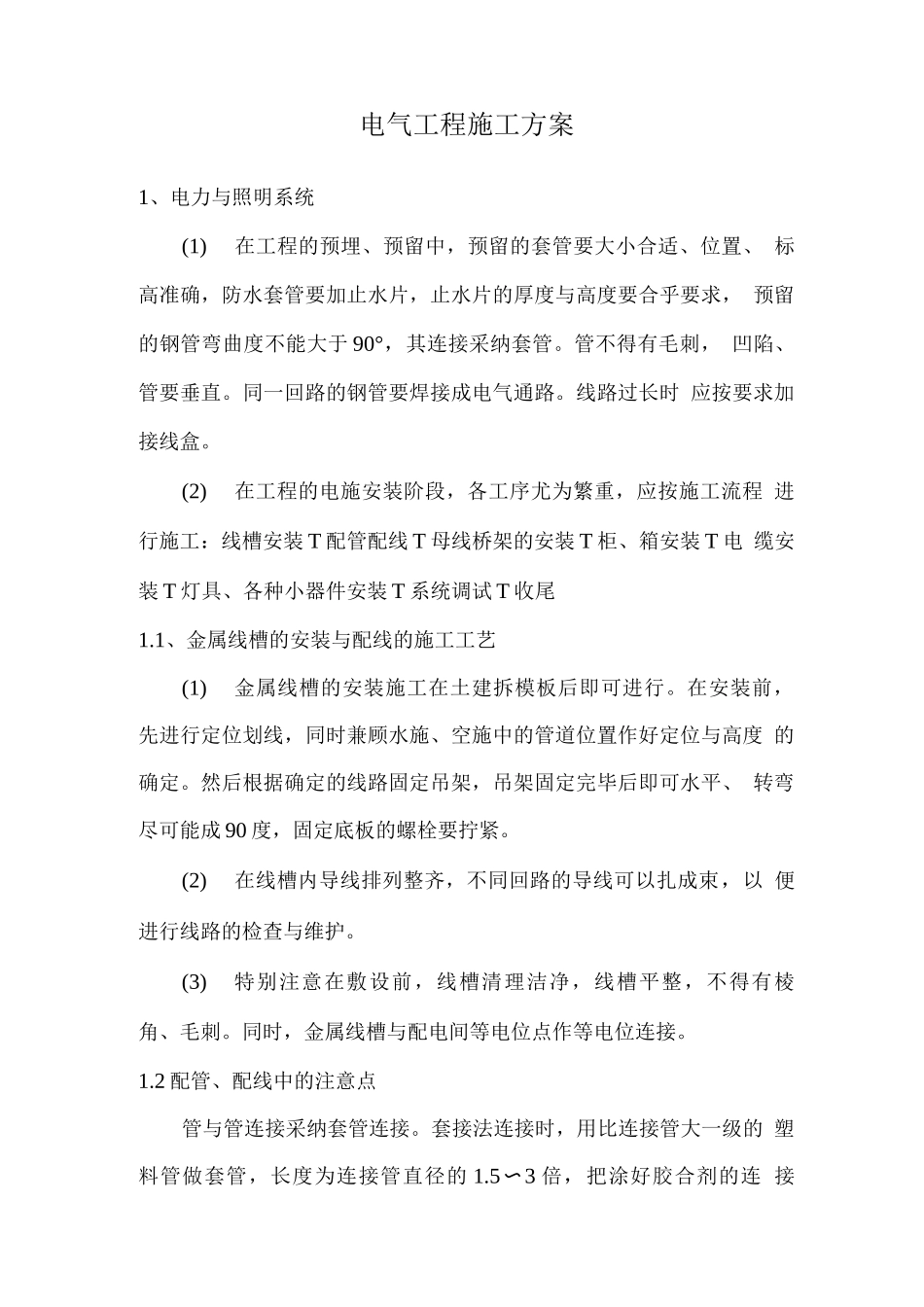

电气工程施工方案1、电力与照明系统(1)在工程的预埋、预留中，预留的套管要大小合适、位置、 标高准确，防水套管要加止水片，止水片的厚度与高度要合乎要求， 预留的钢管弯曲度不能大于 90°，其连接采纳套管。管不得有毛刺， 凹陷、管要垂直。同一回路的钢管要焊接成电气通路。线路过长时 应按要求加接线盒。(2)在工程的电施安装阶段，各工序尤为繁重，应按施工流程 进行施工：线槽安装 T 配管配线 T 母线桥架的安装 T 柜、箱安装 T 电 缆安装 T 灯具、各种小器件安装 T 系统调试 T 收尾1.1、金属线槽的安装与配线的施工工艺(1)金属线槽的安装施工在土建拆模板后即可进行。在安装前， 先进行定位划线，同时兼顾水施、空施中的管道位置作好定位与高度 的确定。然后根据确定的线路固定吊架，吊架固定完毕后即可水平、 转弯尽可能成 90 度，固定底板的螺栓要拧紧。(2)在线槽内导线排列整齐，不同回路的导线可以扎成束，以 便进行线路的检查与维护。(3)特别注意在敷设前，线槽清理洁净，线槽平整，不得有棱 角、毛刺。同时，金属线槽与配电间等电位点作等电位连接。1.2 配管、配线中的注意点管与管连接采纳套管连接。套接法连接时，用比连接管大一级的 塑料管做套管，长度为连接管直径的 1.5〜3 倍，把涂好胶合剂的连 接管，从两端插入套管内，连接管对处在套管中心，且紧密牢固。 配线时注意不得在管内留有接头，所有接头必须在接线盒内连接，接 头必须先用黄蜡带包扎，再用绝缘胶布包扎。1.3 封闭式母线的安装（1）封闭式母线进场后要核查其合格证及检测报告。进场后， 母线要放在干燥，避雨安全的地方保管。（2）在封闭式母线安装前，先检查母线经过的地方，对各种阻 碍物进行清理，同时对其线路进行划线、定位，对其支持件进行预制， 支持件采纳 10#工型钢。（3）水平安装的封闭母线支撑件用膨胀螺栓固定在顶板上，支 撑工型钢尽量长度一致，封闭母线水平放置在支撑件上，若不水平， 可在支撑件上垫铁片使之水平，母线采纳螺杆连接，螺栓的绝缘层不 得破坏。垂直安装在电气配电室中时，每层用工字钢固定在底板上， 使用专用的夹紧件固定母线，用弹簧固定在型钢上。母线也采纳专用 螺杆连接。这样，使母线既能上下振动，又不致于左右摆动。（4）在母线安装前要逐节检查绝缘情况，同时每安装一节检查 一次绝缘情况。同时每安装一节检查一次绝缘电阻，这样不致于重复 施工，也便于检查，要求绝缘电阻...
