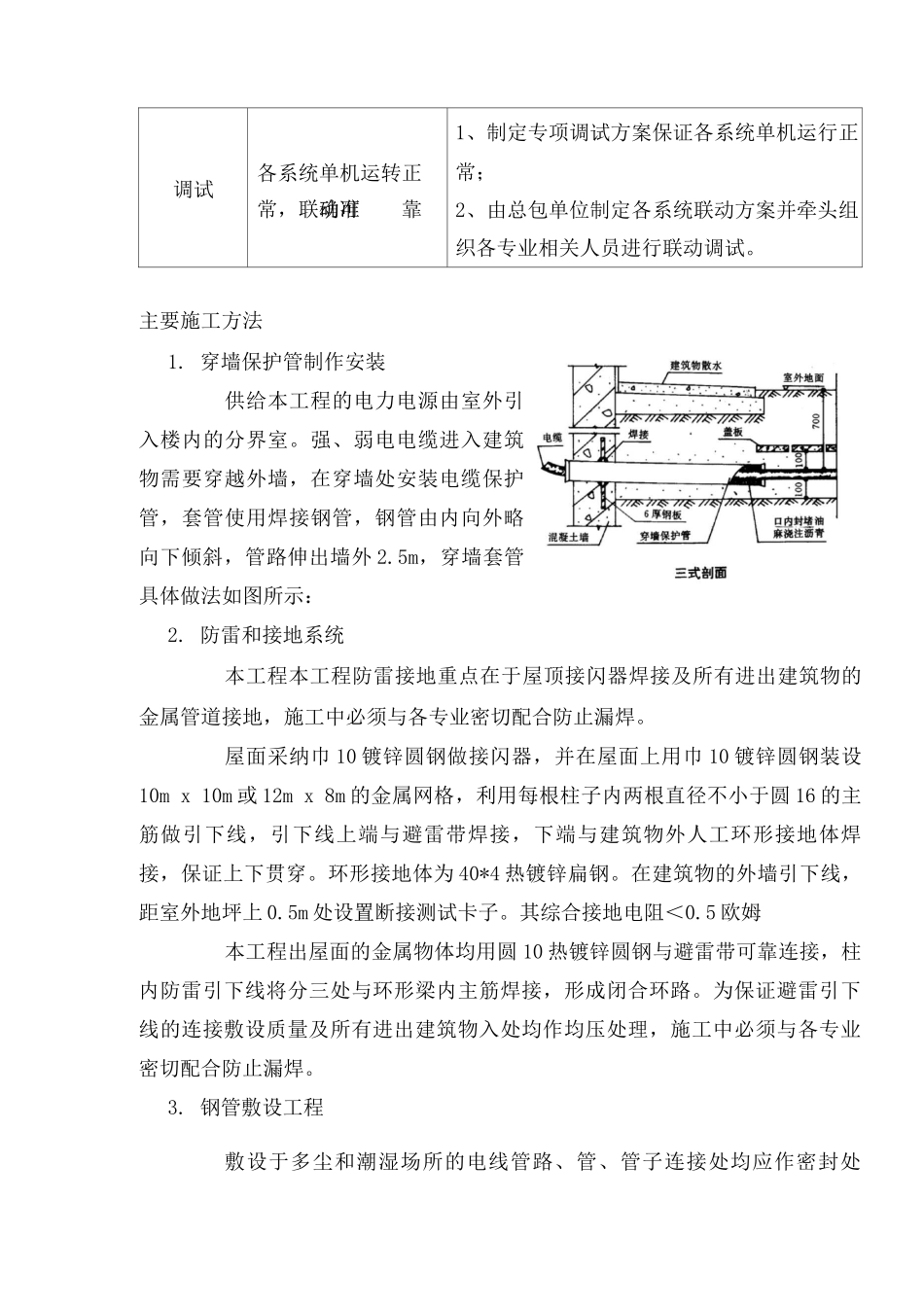

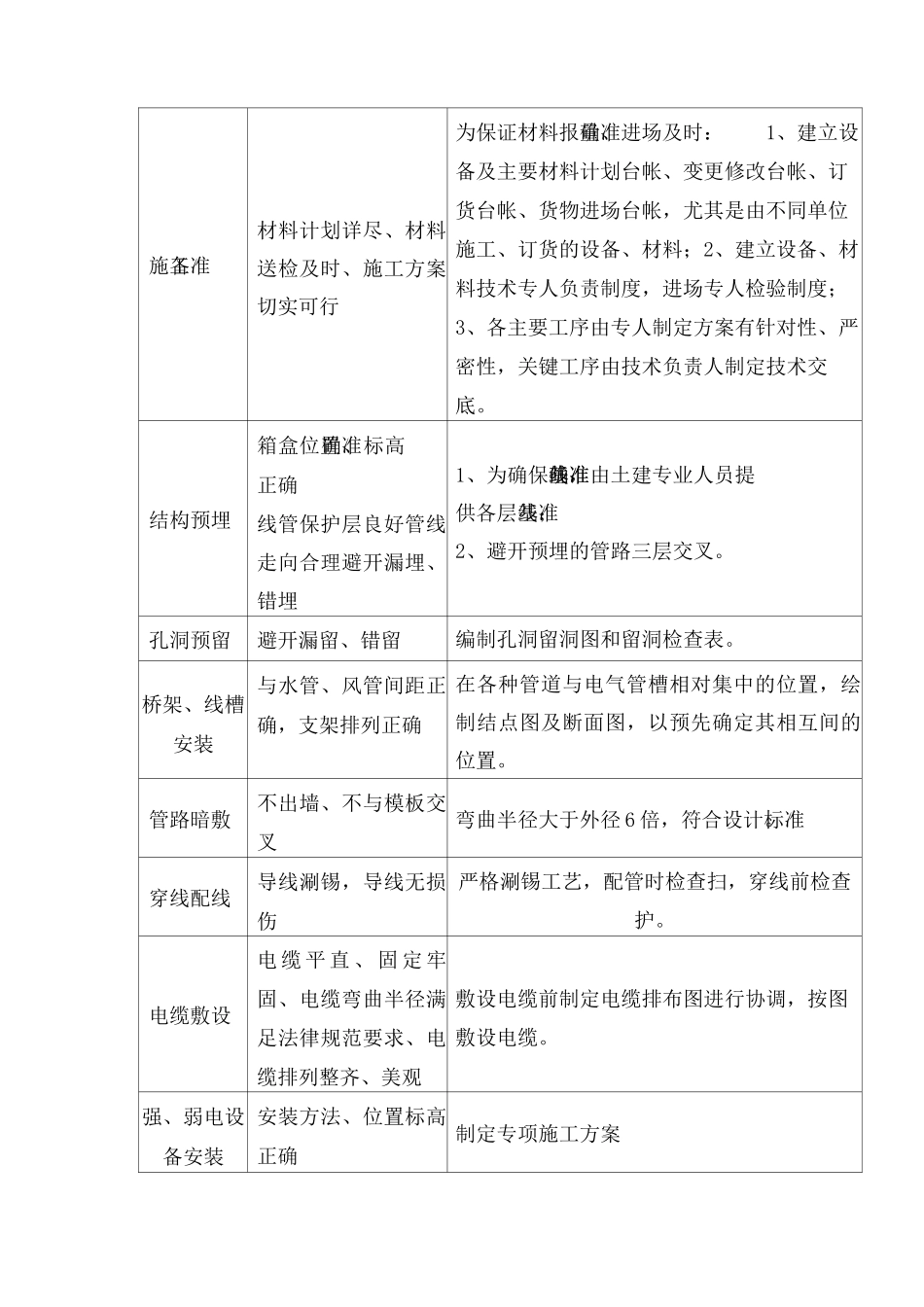

电气工程施工方案5. 3. 18. 1 工程概况：本工程电气工程包括强电工程、弱电工程、电梯工程。强电部分主要包括变配电系统、动力配电系统、照明配电系统、医疗配电系统、空调配电系统、防雷接地系统；弱电部分主要包括综合布线系统、有线电视系统、安全防范系统、建筑设备监控系统、医疗弱电系统、消防报警及联动控制系统。5. 3. 18. 2 工艺流程图质量控制点及控制措施根据本工程系统较多的特点，为保证每道工序的施工质量,以过程控制为主，设立以下关键工序的质量控制点，从人、机、料、法、环几个要素出发制定相关技术措施及组织措施。电气工程质量控制点及控制措施分项工程质量控制点控制措施调试施工准备施工准备材料计划详尽、材料送检及时、施工方案切实可行为保证材料报量准确、进场及时：1、建立设备及主要材料计划台帐、变更修改台帐、订货台帐、货物进场台帐，尤其是由不同单位施工、订货的设备、材料；2、建立设备、材料技术专人负责制度，进场专人检验制度；3、各主要工序由专人制定方案有针对性、严密性，关键工序由技术负责人制定技术交底。结构预埋箱盒位置准确、标高正确线管保护层良好管线走向合理避开漏埋、错埋1、为确保基准线准确，由土建专业人员提供各层基准线；2、避开预埋的管路三层交叉。孔洞预留避开漏留、错留编制孔洞留洞图和留洞检查表。桥架、线槽安装与水管、风管间距正确，支架排列正确在各种管道与电气管槽相对集中的位置，绘制结点图及断面图，以预先确定其相互间的位置。管路暗敷不出墙、不与模板交叉弯曲半径大于外径 6 倍，符合设计标准。穿线配线导线涮锡，导线无损伤严格涮锡工艺，配管时检查扫，穿线前检查护。电缆敷设电 缆 平 直 、 固 定 牢固、电缆弯曲半径满足法律规范要求、电缆排列整齐、美观敷设电缆前制定电缆排布图进行协调，按图敷设电缆。强、弱电设备安装安装方法、位置标高正确制定专项施工方案调试各系统单机运转正常，联动准确可靠1、制定专项调试方案保证各系统单机运行正常；2、由总包单位制定各系统联动方案并牵头组织各专业相关人员进行联动调试。主要施工方法1. 穿墙保护管制作安装供给本工程的电力电源由室外引入楼内的分界室。强、弱电电缆进入建筑物需要穿越外墙，在穿墙处安装电缆保护管，套管使用焊接钢管，钢管由内向外略向下倾斜，管路伸出墙外 2.5m，穿墙套管具体做法如图所示：2. 防雷和接地系统本工程本工程防雷接地重点在于屋顶接闪器焊接及所有进出建...
