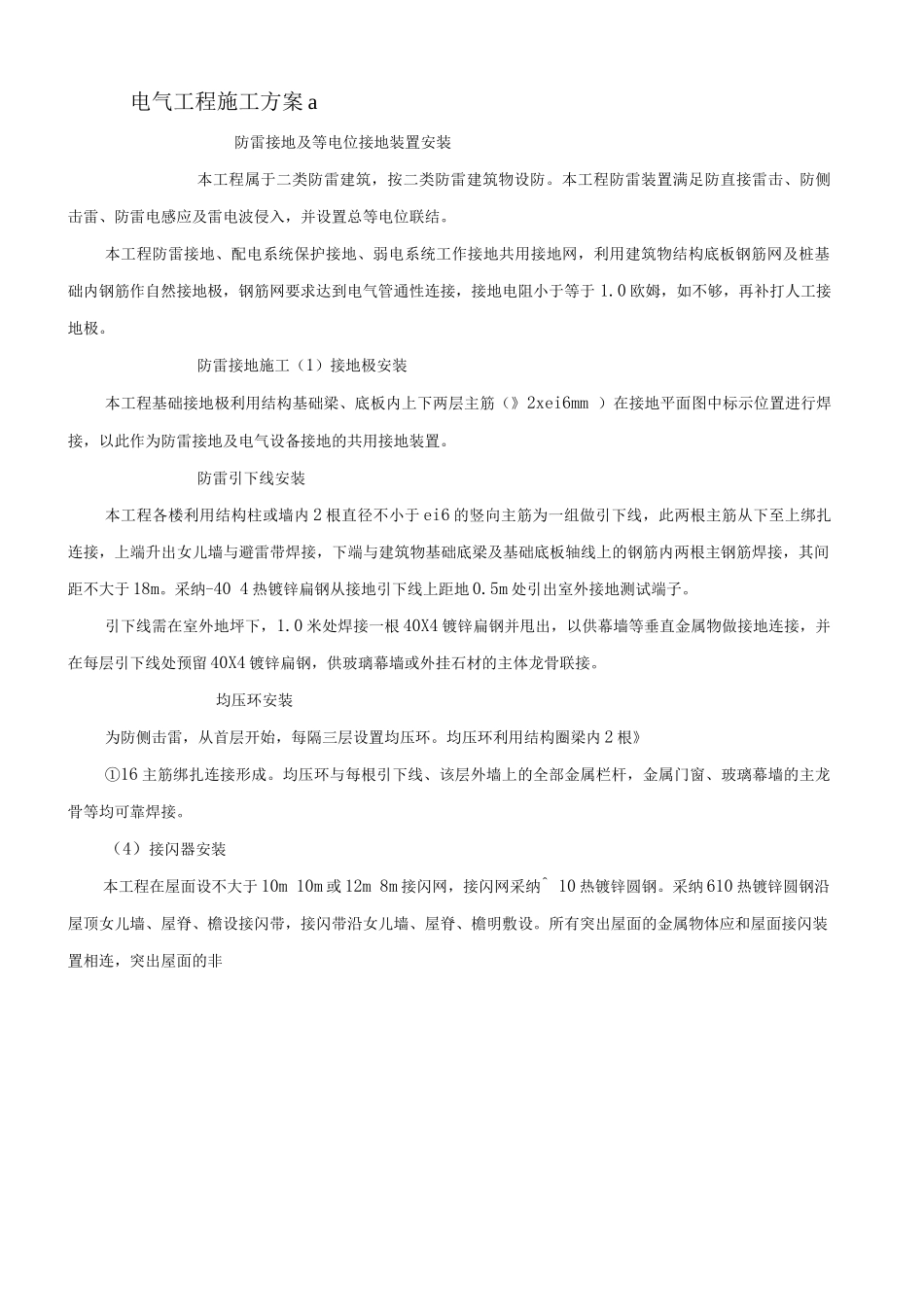

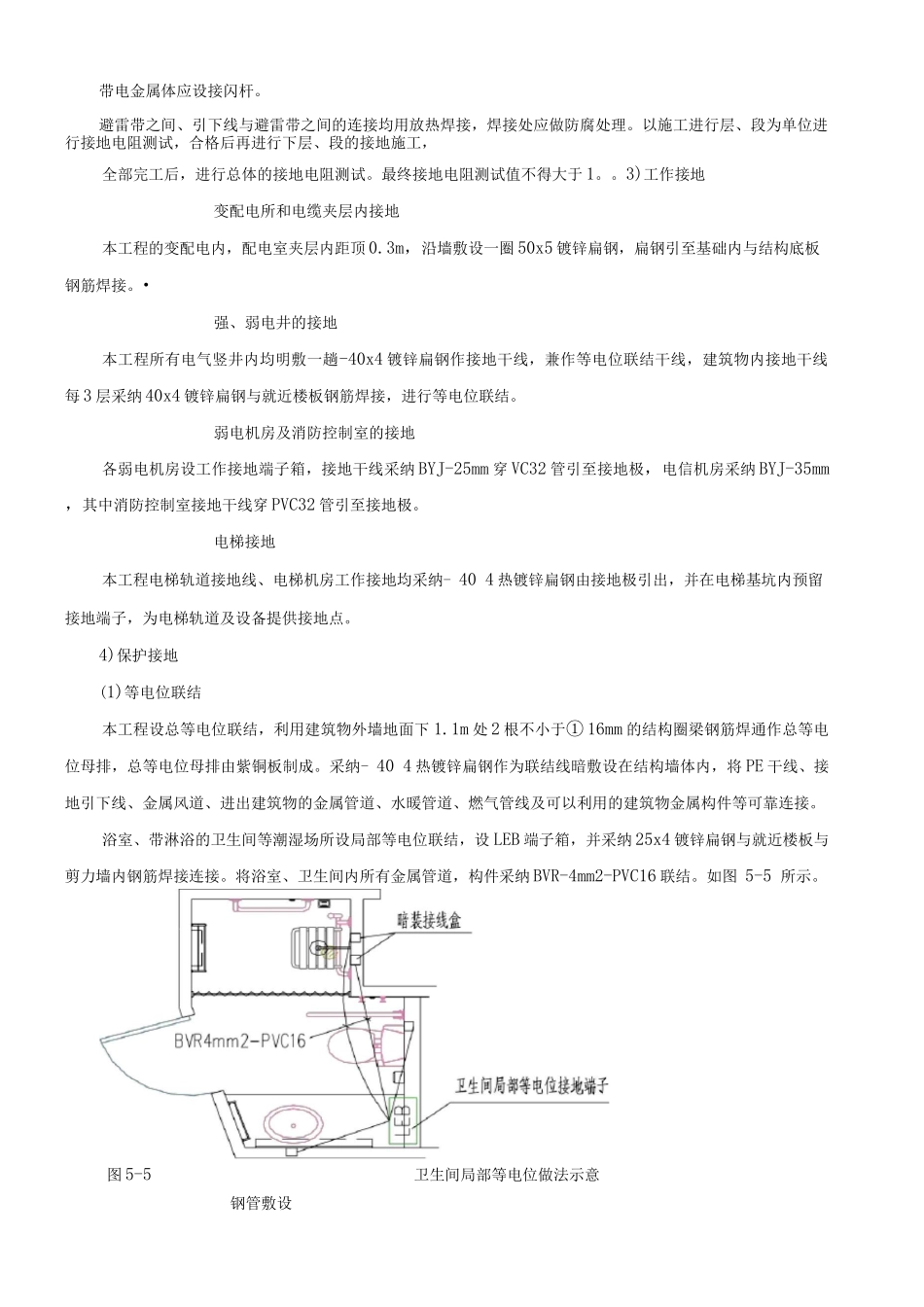

电气工程施工方案 a防雷接地及等电位接地装置安装本工程属于二类防雷建筑，按二类防雷建筑物设防。本工程防雷装置满足防直接雷击、防侧击雷、防雷电感应及雷电波侵入，并设置总等电位联结。本工程防雷接地、配电系统保护接地、弱电系统工作接地共用接地网，利用建筑物结构底板钢筋网及桩基础内钢筋作自然接地极，钢筋网要求达到电气管通性连接，接地电阻小于等于 1.0 欧姆，如不够，再补打人工接地极。防雷接地施工（1）接地极安装本工程基础接地极利用结构基础梁、底板内上下两层主筋（》2xei6mm ）在接地平面图中标示位置进行焊接，以此作为防雷接地及电气设备接地的共用接地装置。防雷引下线安装本工程各楼利用结构柱或墙内 2 根直径不小于 ei6 的竖向主筋为一组做引下线，此两根主筋从下至上绑扎连接，上端升出女儿墙与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的钢筋内两根主钢筋焊接，其间距不大于 18m。采纳-40 4 热镀锌扁钢从接地引下线上距地 0.5m 处引出室外接地测试端子。引下线需在室外地坪下，1.0 米处焊接一根 40X4 镀锌扁钢并甩出，以供幕墙等垂直金属物做接地连接，并在每层引下线处预留 40X4 镀锌扁钢，供玻璃幕墙或外挂石材的主体龙骨联接。均压环安装为防侧击雷，从首层开始，每隔三层设置均压环。均压环利用结构圈梁内 2 根》①16 主筋绑扎连接形成。均压环与每根引下线、该层外墙上的全部金属栏杆，金属门窗、玻璃幕墙的主龙骨等均可靠焊接。（4）接闪器安装本工程在屋面设不大于 10m 10m 或 12m 8m 接闪网，接闪网采纳^ 10 热镀锌圆钢。采纳 610 热镀锌圆钢沿屋顶女儿墙、屋脊、檐设接闪带，接闪带沿女儿墙、屋脊、檐明敷设。所有突出屋面的金属物体应和屋面接闪装置相连，突出屋面的非带电金属体应设接闪杆。避雷带之间、引下线与避雷带之间的连接均用放热焊接，焊接处应做防腐处理。以施工进行层、段为单位进行接地电阻测试，合格后再进行下层、段的接地施工，全部完工后，进行总体的接地电阻测试。最终接地电阻测试值不得大于 1。。3)工作接地变配电所和电缆夹层内接地本工程的变配电内，配电室夹层内距顶 0.3m，沿墙敷设一圈 50x5 镀锌扁钢，扁钢引至基础内与结构底板钢筋焊接。•强、弱电井的接地本工程所有电气竖井内均明敷一趟-40x4 镀锌扁钢作接地干线，兼作等电位联结干线，建筑物内接地干线每 3 层采纳 40x4 镀锌扁钢与就近楼板钢筋焊接，进行等电位联结。弱电...
