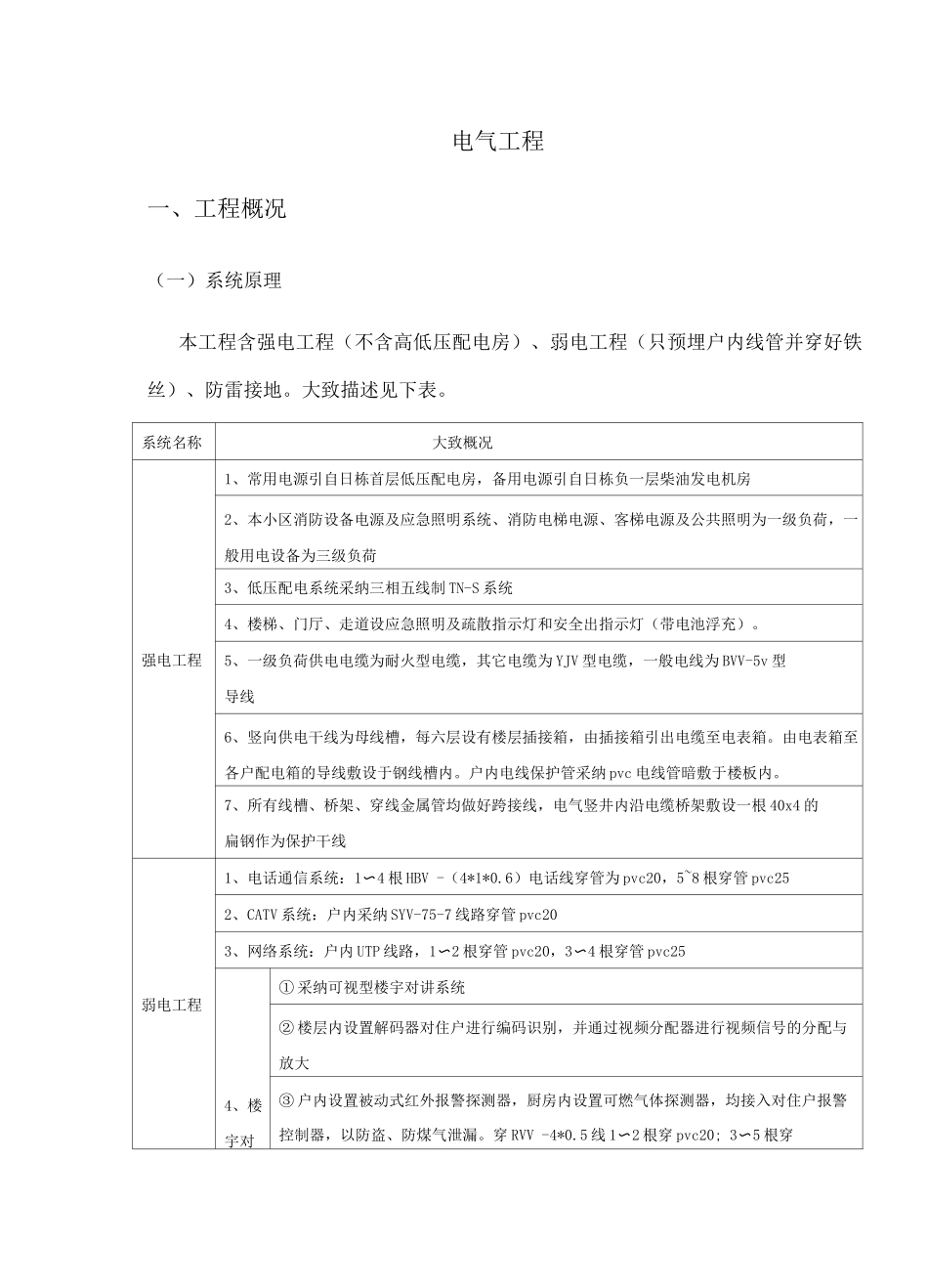

电气工程一、工程概况（一）系统原理本工程含强电工程（不含高低压配电房）、弱电工程（只预埋户内线管并穿好铁丝）、防雷接地。大致描述见下表。系统名称大致概况强电工程1、常用电源引自日栋首层低压配电房，备用电源引自日栋负一层柴油发电机房2、本小区消防设备电源及应急照明系统、消防电梯电源、客梯电源及公共照明为一级负荷，一般用电设备为三级负荷3、低压配电系统采纳三相五线制 TN-S 系统4、楼梯、门厅、走道设应急照明及疏散指示灯和安全出指示灯（带电池浮充）。5、一级负荷供电电缆为耐火型电缆，其它电缆为 YJV 型电缆，一般电线为 BVV-5v 型导线6、竖向供电干线为母线槽，每六层设有楼层插接箱，由插接箱引出电缆至电表箱。由电表箱至各户配电箱的导线敷设于钢线槽内。户内电线保护管采纳 pvc 电线管暗敷于楼板内。7、所有线槽、桥架、穿线金属管均做好跨接线，电气竖井内沿电缆桥架敷设一根 40x4 的扁钢作为保护干线弱电工程1、电话通信系统：1〜4 根 HBV -（4*1*0.6）电话线穿管为 pvc20，5~8 根穿管 pvc252、CATV 系统：户内采纳 SYV-75-7 线路穿管 pvc203、网络系统：户内 UTP 线路，1〜2 根穿管 pvc20，3〜4 根穿管 pvc254、楼宇对① 采纳可视型楼宇对讲系统② 楼层内设置解码器对住户进行编码识别，并通过视频分配器进行视频信号的分配与放大③ 户内设置被动式红外报警探测器，厨房内设置可燃气体探测器，均接入对住户报警控制器，以防盗、防煤气泄漏。穿 RVV -4*0.5 线 1〜2 根穿 pvc20; 3〜5 根穿讲安防系统pvc25④ 在住在入，各楼层电梯门厅及电梯内拟设监控摄影机，视频信号经首层保安监控室控制转换后引至小区监控中心防雷接地工程1、接地电阻值要求不大于 1 欧姆2、接地极：利用建筑物基础做接地体，将基础底板上层主钢筋沿建筑外圈焊接成环形，并将主轴线上的基础梁及结构板上层钢筋焊接成网状接地体。3、防雷引下线：利用结构柱内两根对角主钢筋通长焊接做为避雷引下线，每处避雷引下线的位置利用柱内箍筋把柱角四根钢筋焊接起来做为短接环。在发电机房、配电房、电梯机房、地下室敷设一圈扁钢作为接地装置。4、总等电位联接：总等电位联结线必须与楼内可导金属部分相互连接；卫生间做局部等电位联结5、均压环：从第十层到顶层之间的奇数层楼板处设均压环。30m 及以上外墙上的金属栏杆、门窗、雨棚等较大金属物件均与防雷装置连通。6、避雷带和避雷针：建筑物周边设① 12...
