电气开关电流整定值计算

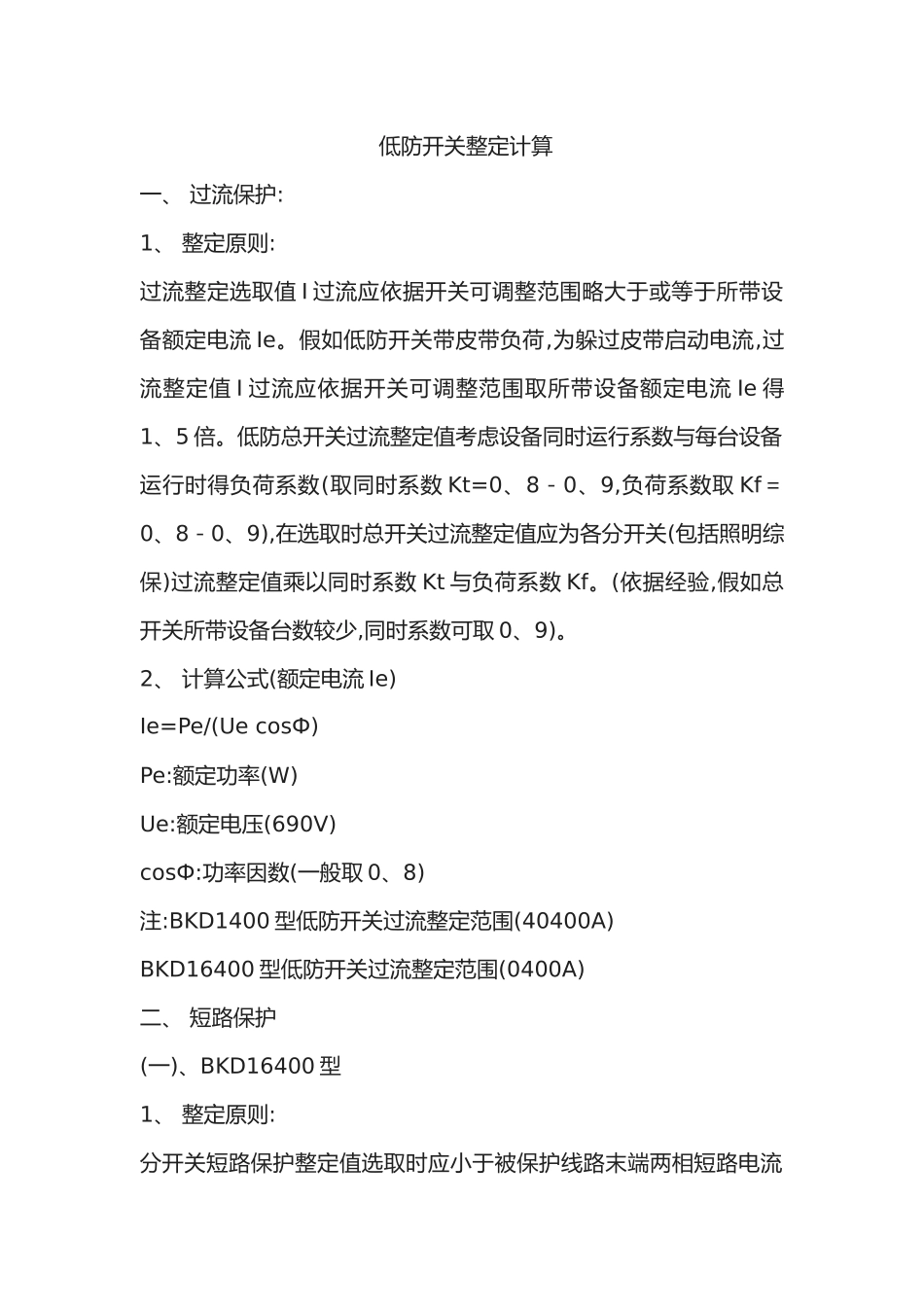

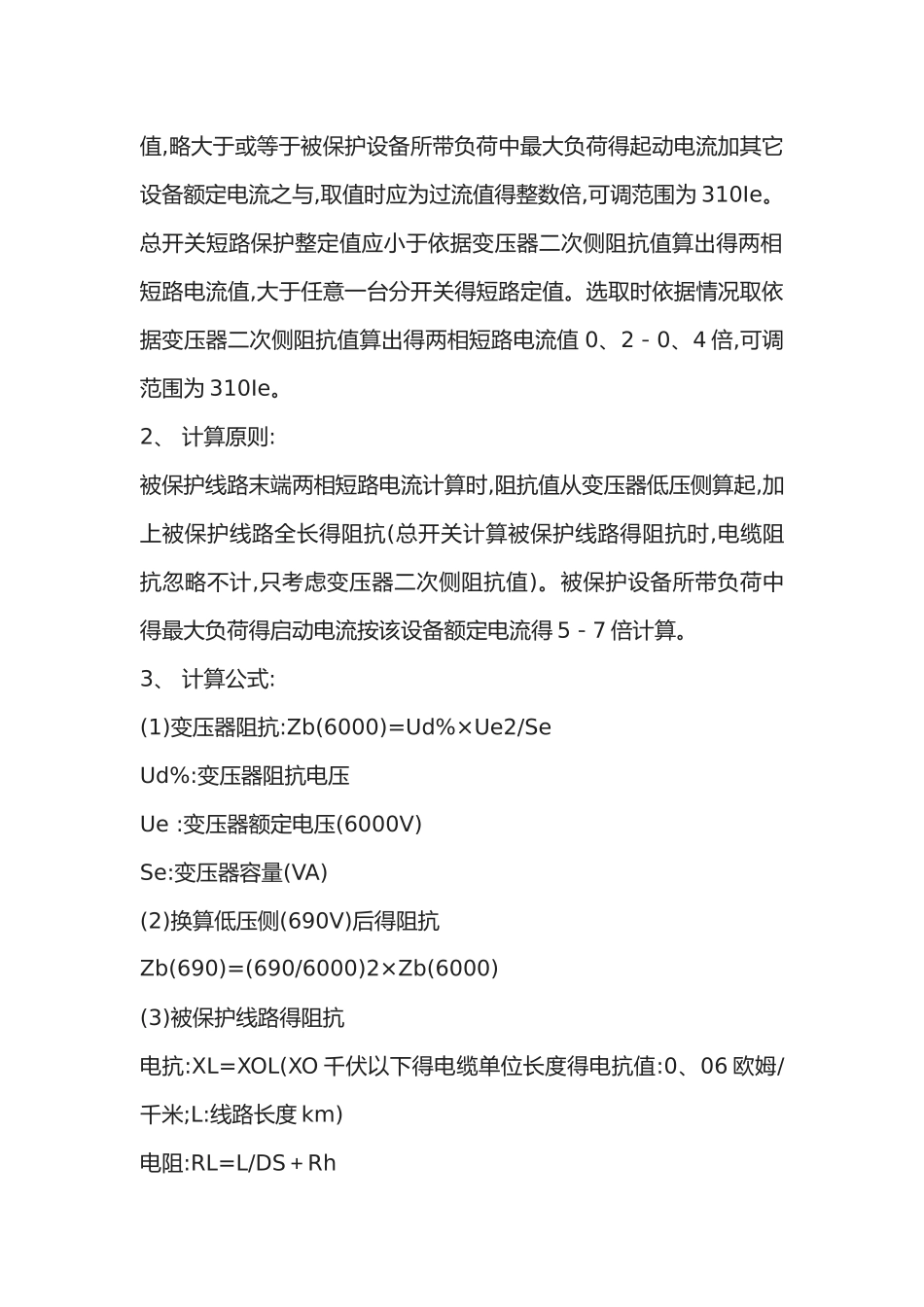

电气开关整定值低防开关整定计算一、 过流保护:1、 整定原则:过流整定选取值 I 过流应依据开关可调整范围略大于或等于所带设备额定电流 Ie。假如低防开关带皮带负荷,为躲过皮带启动电流,过流整定值 I 过流应依据开关可调整范围取所带设备额定电流 Ie 得1、5 倍。低防总开关过流整定值考虑设备同时运行系数与每台设备运行时得负荷系数(取同时系数 Kt=0、8－0、9,负荷系数取 Kf＝0、8－0、9),在选取时总开关过流整定值应为各分开关(包括照明综保)过流整定值乘以同时系数 Kt 与负荷系数 Kf。(依据经验,假如总开关所带设备台数较少,同时系数可取 0、9)。2、 计算公式(额定电流 Ie)Ie=Pe/(Ue cosФ)Pe:额定功率(W)Ue:额定电压(690V) cosФ:功率因数(一般取 0、8)注:BKD1400 型低防开关过流整定范围(40400A)BKD16400 型低防开关过流整定范围(0400A)二、 短路保护(一)、BKD16400 型1、 整定原则:分开关短路保护整定值选取时应小于被保护线路末端两相短路电流值,略大于或等于被保护设备所带负荷中最大负荷得起动电流加其它设备额定电流之与,取值时应为过流值得整数倍,可调范围为 310Ie。总开关短路保护整定值应小于依据变压器二次侧阻抗值算出得两相短路电流值,大于任意一台分开关得短路定值。选取时依据情况取依据变压器二次侧阻抗值算出得两相短路电流值 0、2－0、4 倍,可调范围为 310Ie。2、 计算原则:被保护线路末端两相短路电流计算时,阻抗值从变压器低压侧算起,加上被保护线路全长得阻抗(总开关计算被保护线路得阻抗时,电缆阻抗忽略不计,只考虑变压器二次侧阻抗值)。被保护设备所带负荷中得最大负荷得启动电流按该设备额定电流得 5－7 倍计算。3、 计算公式:(1)变压器阻抗:Zb(6000)=Ud%×Ue2/SeUd%:变压器阻抗电压Ue :变压器额定电压(6000V)Se:变压器容量(VA)(2)换算低压侧(690V)后得阻抗Zb(690)=(690/6000)2×Zb(6000)(3)被保护线路得阻抗电抗:XL=XOL(XO 千伏以下得电缆单位长度得电抗值:0、06 欧姆/千米;L:线路长度 km)电阻:RL=L/DS＋RhL:线路长度(米)S:导线截面积(毫米 2)D:电导率(米/欧*毫米 2,铜芯软电缆按 65oC 时考虑取 42、5,铜芯铠装电缆按 65oC 时考虑取 48、6)Rh:短路点电弧电阻,取 0、01 欧电缆得阻抗 ZL＝所以总阻抗 Z 总＝Zb(690)＋ZL(4)两相短路电流计算I 短＝Ue(690)/2Z 总(二)BKD1400 型1、 整定原则:分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值,可调...
