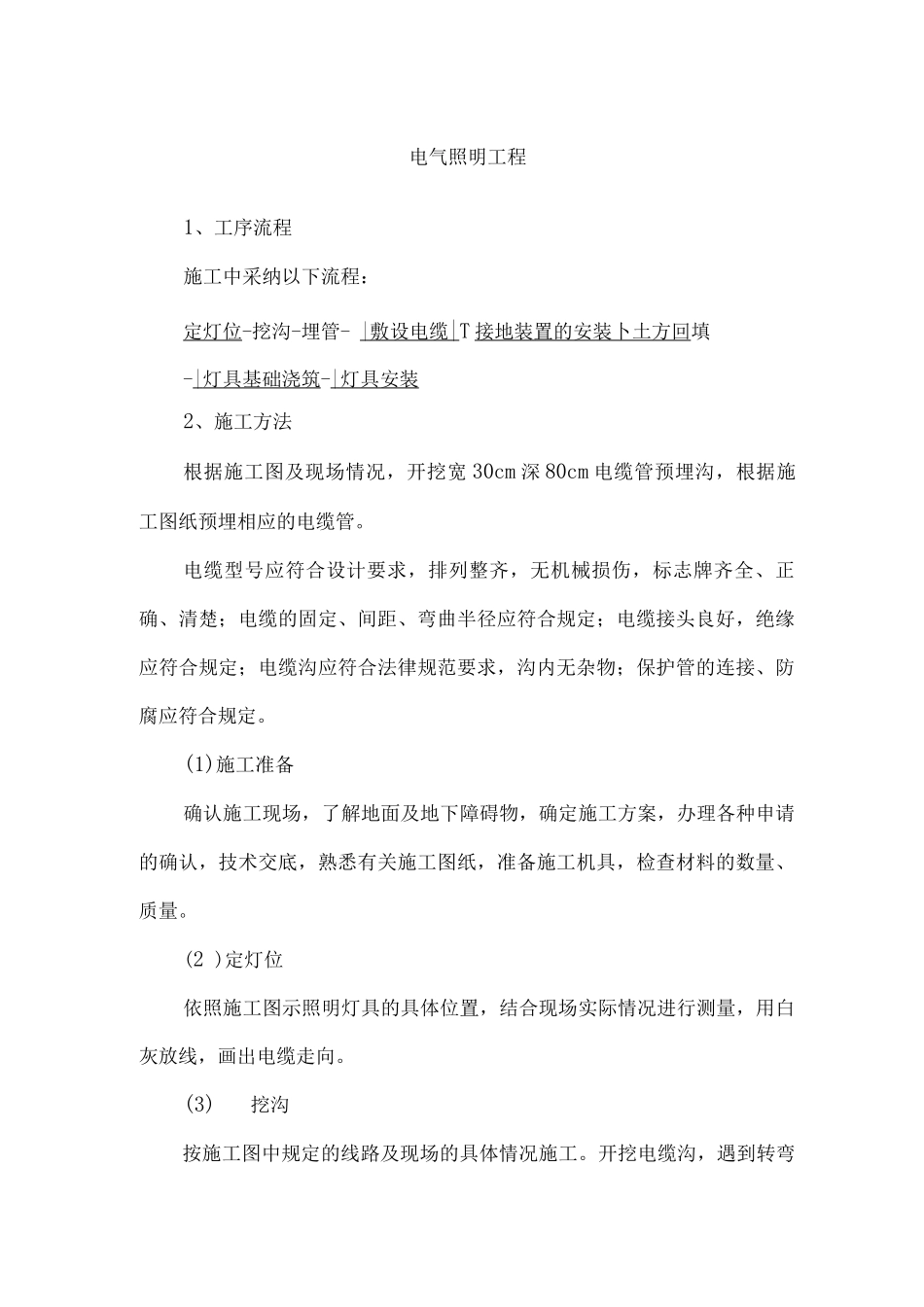

电气照明工程1、工序流程施工中采纳以下流程：定灯位-挖沟-埋管- | 敷设电缆 | T 接地装置的安装卜土方回填-| 灯具基础浇筑 -| 灯具安装 2、施工方法根据施工图及现场情况，开挖宽 30cm 深 80cm 电缆管预埋沟，根据施工图纸预埋相应的电缆管。电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清楚；电缆的固定、间距、弯曲半径应符合规定；电缆接头良好，绝缘应符合规定；电缆沟应符合法律规范要求，沟内无杂物；保护管的连接、防腐应符合规定。(1)施工准备确认施工现场，了解地面及地下障碍物，确定施工方案，办理各种申请的确认，技术交底，熟悉有关施工图纸，准备施工机具，检查材料的数量、质量。(2 )定灯位依照施工图示照明灯具的具体位置，结合现场实际情况进行测量，用白灰放线，画出电缆走向。(3)挖沟按施工图中规定的线路及现场的具体情况施工。开挖电缆沟，遇到转弯处时，应挖成圆弧状，以便保证电缆敷设时有足够的弯曲半径。电缆沟的深度宜为 80cm 左右，以保证电缆表面深度大于 70cm 的需要。(4) 埋管钢管电缆管的内径应不小于电缆外径的 1.5 倍，其它材料的保护管内径应不小于 1.5 倍再加 10cm。保护钢管的管应无毛刺和尖锐棱角，管宜做成喇叭形；外表涂防腐漆或沥青，镀锌钢管锌层剥落处也应涂防腐漆。保护管的埋设深度应》0.7m;在人行道下面敷设时，不应小于 0.5m。(5) 敷设电缆首先应将直埋用的电缆沟铲平夯实，再铺一层厚度不小于 1 mm 的砂层或软土。电缆应整理整齐，不宜相互交叉重迭，以便于电缆的散热。在中间接头处和终端处应留有余量。电缆整理好后，应立即进行中间电缆头和终瑞头的连接，连接方法可参照说明书的作法。连接完后，对电缆进行绝缘耐压试验，确认没有问题时，可对电缆进行封闭覆盖。并请建设单位和监理方作隐蔽验收。电缆覆盖时，和下部一样，上部也应铺 1 mm 厚的砂层或软土层，并加盖保护盖板。盖板可采纳混凝土预制盖板或砖块，覆盖宽度应超过电缆两侧各 50 mm。在回填土时，应在电缆沟的下列位置设置电缆标志桩或方位标志：在直线段每隔 50-1m 处；电缆接头处、转弯处、进入建筑物处;当设置有入孔井时，也应设置标志桩。（6）接地装置的安装施工保护接地。TN 系统的电源中性点直接接地，并引出有 N 线，属三相四线制系统。（7）灯具基础浇筑根据设计图纸确定灯位，根据灯具的不同类型和功能确定基础大小。现场浇筑，设计有预埋件的要提前制作和...
