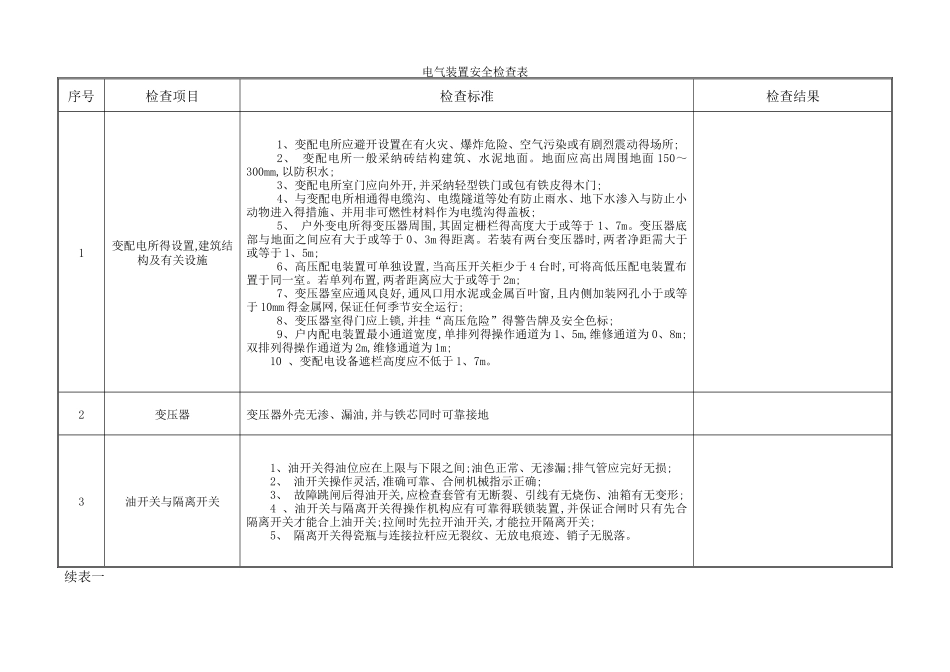

电气装置安全检查表序号检查项目检查标准检查结果1变配电所得设置,建筑结构及有关设施1、变配电所应避开设置在有火灾、爆炸危险、空气污染或有剧烈震动得场所;2、 变配电所一般采纳砖结构建筑、水泥地面
地面应高出周围地面 150～300mm,以防积水;3、变配电所室门应向外开,并采纳轻型铁门或包有铁皮得木门;4、与变配电所相通得电缆沟、电缆隧道等处有防止雨水、地下水渗入与防止小动物进入得措施、并用非可燃性材料作为电缆沟得盖板;5、 户外变电所得变压器周围,其固定栅栏得高度大于或等于 1、7m
变压器底部与地面之间应有大于或等于 0、3m 得距离
若装有两台变压器时,两者净距需大于或等于 1、5m;6、高压配电装置可单独设置,当高压开关柜少于 4 台时,可将高低压配电装置布置于同一室
若单列布置,两者距离应大于或等于 2m;7、变压器室应通风良好,通风口用水泥或金属百叶窗,且内侧加装网孔小于或等于 10mm 得金属网,保证任何季节安全运行;8、变压器室得门应上锁,并挂“高压危险”得警告牌及安全色标;9、户内配电装置最小通道宽度,单排列得操作通道为 1、5m,维修通道为 0、8m;双排列得操作通道为 2m,维修通道为 1m;10 、变配电设备遮栏高度应不低于 1、7m
2变压器变压器外壳无渗、漏油,并与铁芯同时可靠接地3油开关与隔离开关1、油开关得油位应在上限与下限之间;油色正常、无渗漏;排气管应完好无损;2、 油开关操作灵活,准确可靠、合闸机械指示正确;3、 故障跳闸后得油开关,应检查套管有无断裂、引线有无烧伤、油箱有无变形;4 、油开关与隔离开关得操作机构应有可靠得联锁装置,并保证合闸时只有先合隔离开关才能合上油开关;拉闸时先拉开油开关,才能拉开隔离开关;5、 隔离开关得瓷瓶与连接拉杆应无裂纹、无放电痕迹、销子无脱落

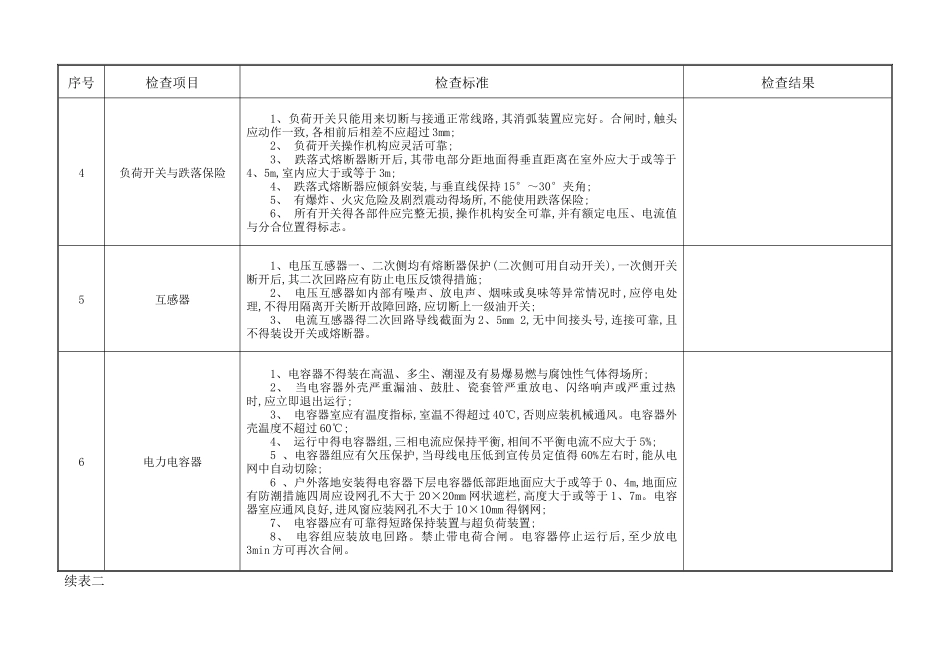

续表一序号检查项目检查标准检查结果4负荷开关与跌落保险1、负荷
