电气设备交接试验项目及方法

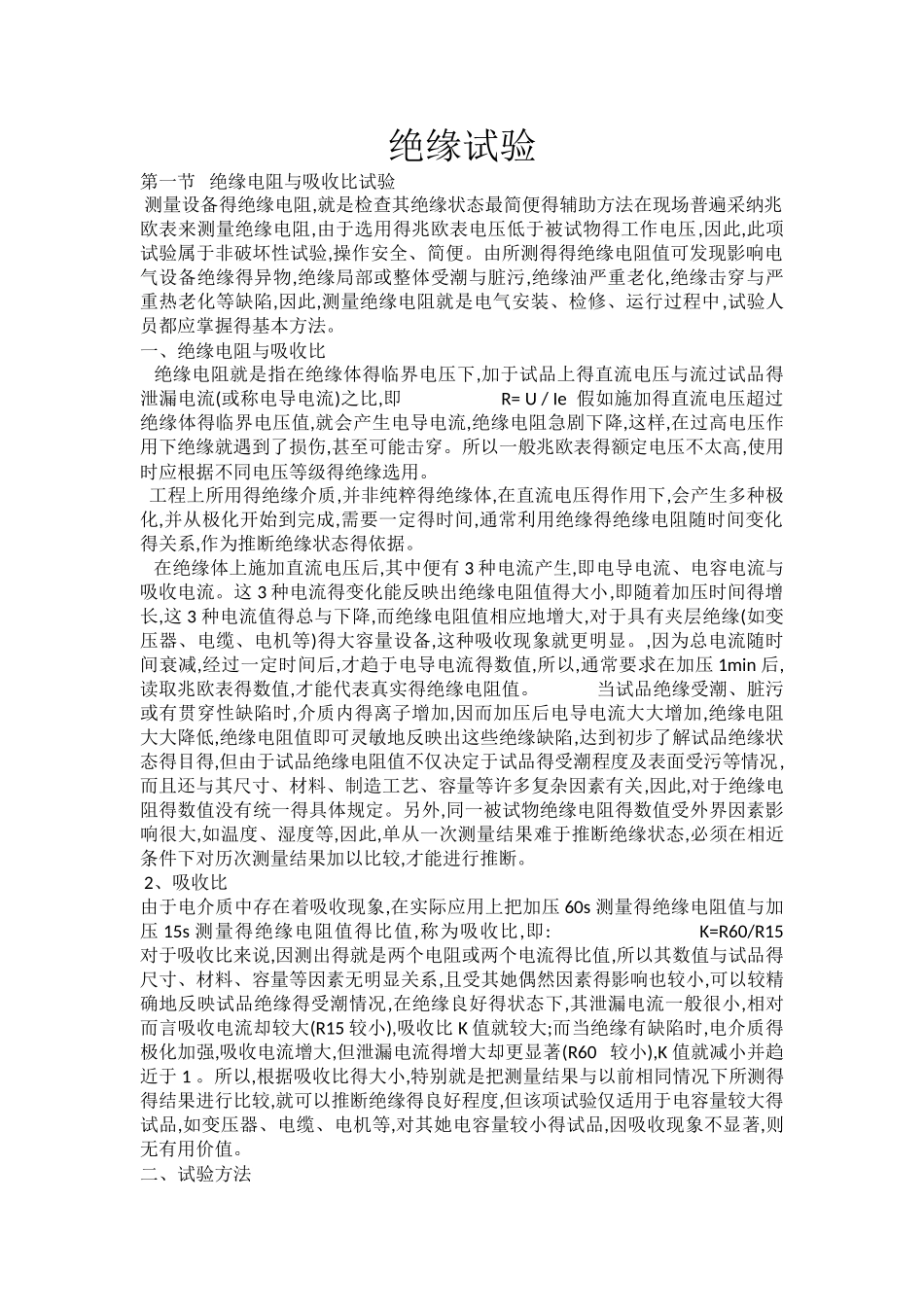

绝缘试验第一节 绝缘电阻与吸收比试验 测量设备得绝缘电阻,就是检查其绝缘状态最简便得辅助方法在现场普遍采纳兆欧表来测量绝缘电阻,由于选用得兆欧表电压低于被试物得工作电压,因此,此项试验属于非破坏性试验,操作安全、简便。由所测得得绝缘电阻值可发现影响电气设备绝缘得异物,绝缘局部或整体受潮与脏污,绝缘油严重老化,绝缘击穿与严重热老化等缺陷,因此,测量绝缘电阻就是电气安装、检修、运行过程中,试验人员都应掌握得基本方法。 一、绝缘电阻与吸收比 绝缘电阻就是指在绝缘体得临界电压下,加于试品上得直流电压与流过试品得泄漏电流(或称电导电流)之比,即 R= U / Ie 假如施加得直流电压超过绝缘体得临界电压值,就会产生电导电流,绝缘电阻急剧下降,这样,在过高电压作用下绝缘就遇到了损伤,甚至可能击穿。所以一般兆欧表得额定电压不太高,使用时应根据不同电压等级得绝缘选用。 工程上所用得绝缘介质,并非纯粹得绝缘体,在直流电压得作用下,会产生多种极化,并从极化开始到完成,需要一定得时间,通常利用绝缘得绝缘电阻随时间变化得关系,作为推断绝缘状态得依据。 在绝缘体上施加直流电压后,其中便有 3 种电流产生,即电导电流、电容电流与吸收电流。这 3 种电流得变化能反映出绝缘电阻值得大小,即随着加压时间得增长,这 3 种电流值得总与下降,而绝缘电阻值相应地增大,对于具有夹层绝缘(如变压器、电缆、电机等)得大容量设备,这种吸收现象就更明显。,因为总电流随时间衰减,经过一定时间后,才趋于电导电流得数值,所以,通常要求在加压 1min 后,读取兆欧表得数值,才能代表真实得绝缘电阻值。 当试品绝缘受潮、脏污或有贯穿性缺陷时,介质内得离子增加,因而加压后电导电流大大增加,绝缘电阻大大降低,绝缘电阻值即可灵敏地反映出这些绝缘缺陷,达到初步了解试品绝缘状态得目得,但由于试品绝缘电阻值不仅决定于试品得受潮程度及表面受污等情况,而且还与其尺寸、材料、制造工艺、容量等许多复杂因素有关,因此,对于绝缘电阻得数值没有统一得具体规定。另外,同一被试物绝缘电阻得数值受外界因素影响很大,如温度、湿度等,因此,单从一次测量结果难于推断绝缘状态,必须在相近条件下对历次测量结果加以比较,才能进行推断。 2、吸收比 由于电介质中存在着吸收现象,在实际应用上把加压 60s 测量得绝缘电阻值与加压 15s 测量得绝缘电阻值得比值,称为吸收比,即: K=R60/R15 对于吸收比来说,因测出得就是两个电阻或两个电流得比值,所以其数...
